LGS53605A
20V/5A同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LGS53605A是一款内部集成功率MOS管的同步降压DC/DC稳压器,能够驱动高达5A的负载电流。输出电压范围为4V至20V,适合双节,三节或者四节锂电池输入,以及12V或5V轨道负载电源应用。LGS53605A采用可锁相控制的恒定导通时间,电流控制模式架构,支持多相交错并联输出。工作频率可通过外部电阻在800kHz至2MHz范围内调节。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS53605A
- 商品编号
- C5369199

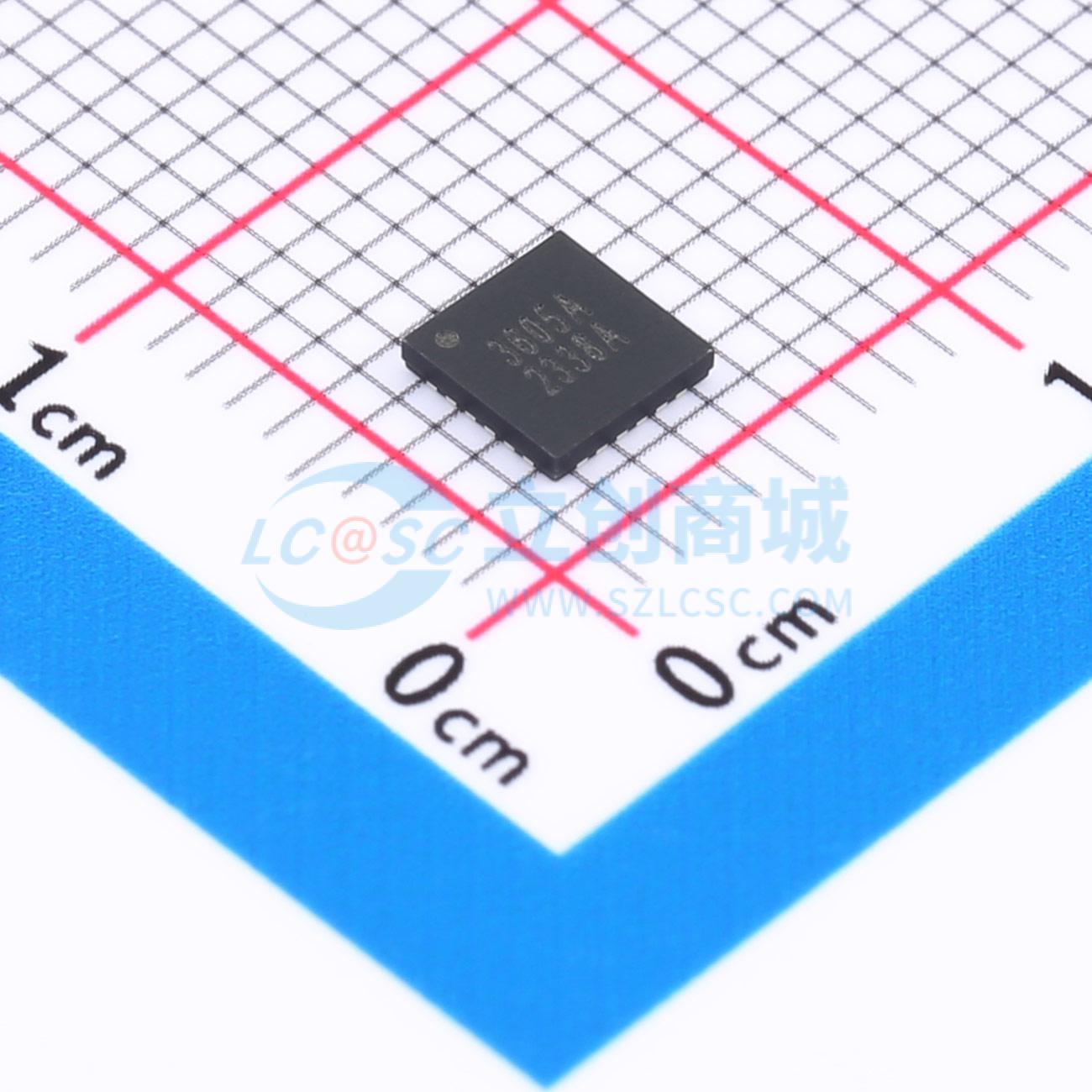

- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~20V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 800kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LGS53605A是一款内部集成功率MOS管的同步降压DC/DC稳压器，能够驱动高达5A的负载电流。输出电压范围为4V至20V，使其适合双节，三节或者四节锂电池输入，以及12V或5V轨道负载电源应用。 LGS53605A采用可锁相控制的恒定导通时间，电流控制模式架构。多相操作允许LGS53605A在最小输入输出电容情况下实现多相交错并联输出。 LGS53605A工作频率可通过外部电阻在800kHz至2MHz范围内调节。高频工作能力允许使用小型表面贴装电感。对于开关噪声敏感的应用，LGS53605A可以在800kHz至2MHz的范围内进行外部同步。PHMODE引脚允许用户控制芯片输出时钟信号的相位。独特的恒定频率/受控导通时间架构非常适合在高频率下运行且需要快速瞬态响应的高降压比应用。两个内部锁相环将内部振荡器与外部时钟同步，并且将稳压器上升沿锁定到内部时钟或外部时钟。 LGS53605A附加功能包括：可调节软启动时间与追踪功能，可调节工作频率，电源正常标志，输入过压保护，逐周期电流限制，过热关断，在FB电压较低时提供Current FOLD-BACK模式以避免短路时过热，轻载下可选择断续模式与强制连续模式以达到更优的效率或者良好的纹波。
商品特性
- 高达96%的效率
- 轻载条件下可调节断续模式与强制连续模式
- 集成上下功率MOS管
- 输入电压范围：4V~20V
- 输出电流5A
- 外部可调频率范围：800kHz~2MHz
- 可支持多相交错并联工作模式（高达12相交错并联模式）
- 可调节的软起动和输出电压追踪功能
- 基准电压0.6V，温度范围内精度±1%
- 电流控制模式提供优越的线性和负载瞬态响应
- 可提供24引脚（4mm×4mm）QFN封装
应用领域
- 负载供电
- 便携式仪器
- 分布式发电系统
- 电池驱动设备
