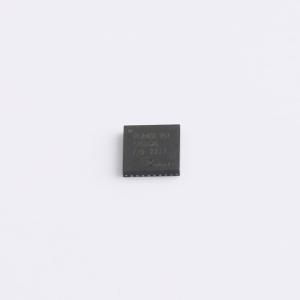

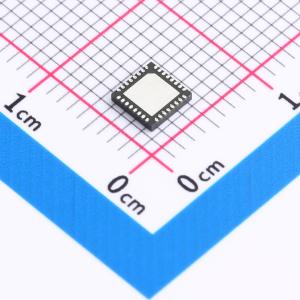

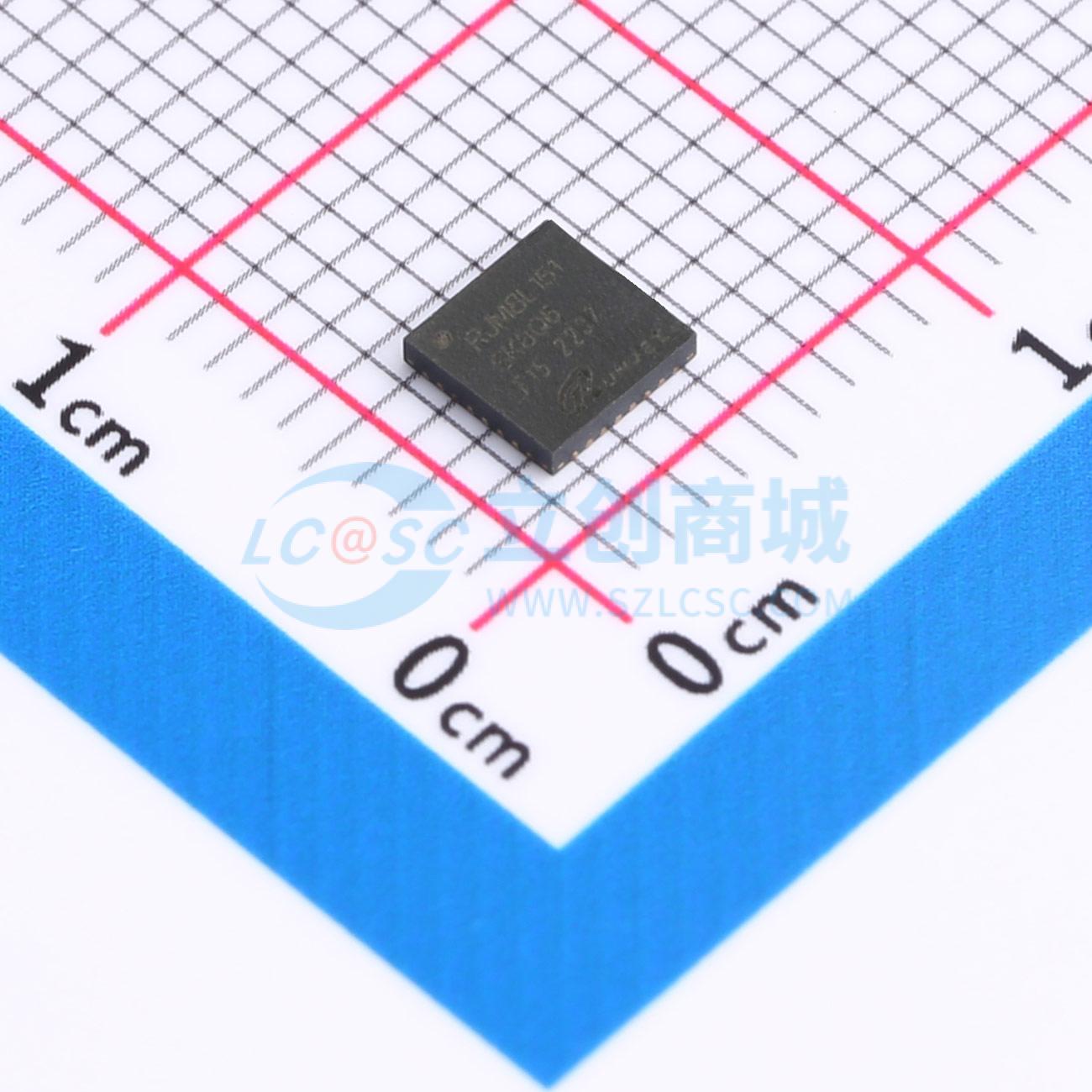

RJM8L151SK8Q6R

RJM8L151S系列是一款8051增强型单片机。芯片内置256B内部数据存储器，8KB的SRAM，64KB的FLASH，具备快速中断响应，高效低功耗设计，多种休眠模式。片内集成多种安全密码模块，包括SM4 / DES / 3DES/AES安全算法，支持真随机数发生器，集成CRC8校验模块。芯片提供了多种外围接口：SPI、I2C、UART、LPUART、GPIO。

• 操作条件：
  • 工作电压范围：2.0V~5.0V
  • 工作温度范围：-40°C~85°C
• 低功耗特性：
  • HALT（0.6uA）
  • ACTIVE_HALT（0.85uA）
  • LOW_POWER_WAIT（0.80uA@32KHz）
  • LOW_POWER_RUN（85uA@32KHz）
  • WAIT（0.55mA@16MHz）
  • 正常工作功耗：<4mA
  • HALT模式快速唤醒时间：10us
• 8位增强型8051内核：
  • 系统时钟最高为16MHz，可进行1/2/4/32分频，默认为HSI的二分频（8MHz）
  • 支持30路中断源
  • 16bit乘除法运算和32/16bit除法运算
• 复位和电源管理：
  • 低功耗POR/PDR/BOR
  • 支持7档可编程电压检测单元（PVD）
• 时钟管理：
  • 外部高速时钟HSE：4~24MHz无源晶振
  • 外部高速时钟HSO：1~16MHz有源晶振
  • 内部高速时钟HSI：16MHz RC振荡器
  • 外部低速时钟LSE：32.768KHz无源晶振
  • 内部低速时钟LSI：32KHz RC振荡器
• 低功耗RTC：
  • 带有报警中断的日历
• 存储器：
  • 多达8KB的SRAM
  • 程序存储器：64KB
  • 灵活的读写保护模式
• 12位ADC：
  • 7通道12位ADC
  • 采样转换率高达1MSPS
  • 支持外部IO与定时触发
  • 支持Vref内部基准电压，也可输至片外
• 两路比较器：
  • 1路固定阈值和1路轨到轨
  • 带有唤醒功能
• 定时器：
  • 2个16位基本定时器
  • 1个16位通用定时器，带3个通道，支持输出比较/PWM生成
  • 2个16位高级定时器，分别带3个通道，支持输入捕获/输出比较/PWM生成/互补输出/死区和刹车
  • 1个16位低功耗定时器
  • 内置1个看门狗定时器，支持中断/复位模式
• 通信接口：
  • 2路I2C主从机接口
  • 4路SPI主从机接口
  • 4路UART接口
  • 1路LPUART接口
• 安全特性：
  • 加密算法: SM4/AES-128/DES/3DES
  • 1路硬件真随机数发生器
  • CRC8校验
  • 多达40个I/O，都可以映射到中断向量
  • 32bit UID
  • 两线调试接口RJSWD
  • 软件支持Keil realview MDK
