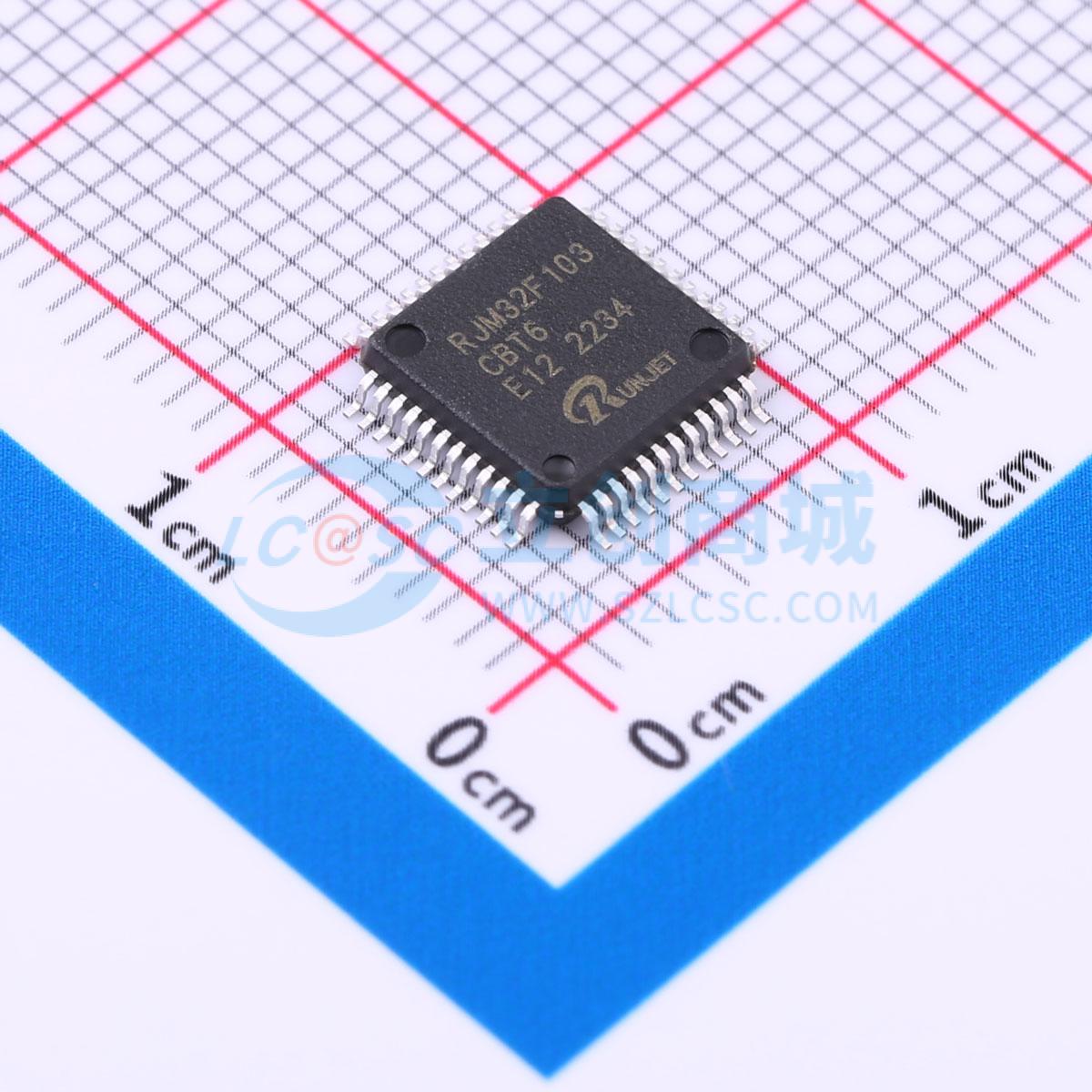

温馨提醒：图片仅供参考，商品以实物为准
RJM32F103CBT6Y
RJM32F103CBT6Y
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RJM32F103增强型系列使用了高性能的ARM @ Cortex™-M3 32位的RISC内核，最大工作频率72MHz，内置高速存储器(高达128K字节的闪存和28K字节的SRAM)。所有型号都包含了1个高级控制定时器，3个通用定时器，2个看门狗定时器（独立的和窗口型），1个12位SAR ADC转换模块，1个LED驱动，2个比较器和1个RTC，还包含了标准和先进的通信接口：多达3个SPI接口，1个QSPI接口，2个I²C接口，3个UART接口，1个I²S接口以及1个USB2.0全速接口。
- 品牌名称
- Runjet(瑞纳捷)
- 商品型号
- RJM32F103CBT6Y
- 商品编号
- C5369175
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 72MHz | |
| 程序存储容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 37 | |
| ADC(位数) | 12bit | |
| 工作电压 | 2V~3.6V |
商品概述
RJM32F103增强型系列使用了高性能的ARM @ Cortex™-M3 32位的RISC内核，最大工作频率72MHz，内置高速存储器(高达128K字节的闪存和28K字节的SRAM)。所有型号都包含了1个高级控制定时器，3个通用定时器，2个看门狗定时器（独立的和窗口型），1个12位SAR ADC转换模块，1个LED驱动，2个比较器和1个RTC，还包含了标准和先进的通信接口：多达3个SPI接口，1个QSPI接口，2个I²C接口，3个UART接口，1个I²S接口以及1个USB2.0全速接口。
商品特性
- 核心：ARM 32位Cortex™-M 3 CPU
- 最高72MHz工作频率，1.25DMIPS/MHz(Dhrystone 2.1)
- 64字节指令和数据总线缓存，支持存储器0等待周期访问
- 单周期乘法和硬件除法
- 存储器：64、96或者128K字节闪存程序存储器，20或者28K字节的SRAM
- 时钟、复位和电源管理
- 2.0~3.6V应用供电和IO电平
- 上电/掉电复位(POR/PDR)，和可编程电压监测(PVD)
- 4~16MHz晶体振荡器
- 内嵌出厂调教的8MHz RC振荡器
- 内嵌出厂调教的48MHz RC振荡器
- 内嵌32KHz RC振荡器
- 产生CPU时钟的PLL模块
- 带校准功能的32KHz RTC振荡器
- 低功耗
- 睡眠、停机和待机模式
- VBAT为RTC和备份寄存器供电
- 运行模式：150uA/MHz
- 停机模式：28uA @ 3.3V
- 待机模式：4uA @ 3.3V
- VBAT带RTC运行：0.5uA @ 3.3V
- 12位ADC
- 最大采样转换速率：1Msps
- 高达16个A/D通道
- 在10bit模式下同时支持4通道采样
- 灵活的采样和转换模式
- 温度传感器
- 比较器
- 2路独立比较器
- 每路有4个正相和4个反相输入通道
- LED驱动单元：支持驱动56个LED或8个7段LED
- 多达51个快速I/O端口
- 26/37/51个I/O口，所有I/O口可以映射到16个外部中断
- 调试模式：串行调试(SWD)接口
- 7个定时器
- 3个20位定时器，每个定时器带有4个用于输入捕获/输出比较/PWM或脉冲计数通道和增量编码器输入
- 1个20位带死区控制和紧急刹车，用于电机控制的PWM定时器
- 2个看门狗定时器（独立和窗口型）
- 系统时间定时器：24位自减型计数器
- 高达11个通信接口
- 2个I2C接口（支持SMBus/PMBus）
- 3个UART（支持IrDA和调制解调控制）
- 3个SPI接口，1个QSPI接口
- 1个I2S接口
- USB 2.0全速接口
- 2个DMA控制器，支持外设触发：定时器、ADC、SPIs，I2CS、UARTs
- CRC计算单元，96-bit芯片唯一代码
- 随机数产生单元(RNG)
- ECOPACK封装
- 电源管理
- 主供电电压（VDD）：2.0~3.6V
- 电池供电电压（VBAT）：1.8~3.6V
- VBAT为RTC模块和84字节备份寄存器供电
- 工作温度
- 工规温度范围：-40°C ~ +85°C
- 商规温度范围：0°C ~ +85°C
- 复位
- NRST引脚复位
- 上电复位、软件复位、看门狗(IWDT和WWDT)复位
- 低功耗模式复位
- 可编程电压监测(PVD)
- 可调整的8个监测等级
- 可配置上升沿/下降沿监测模式
- 高性能32位ARM CPU内核
- 高达72MHz ARM @ Cortex™-M3内核
- 64字节缓存用于指令和数据总线，支持0等待周访问存储器
- 可配置的系统时钟频率
- 可嵌套的中断矢量控制器
- 单周期乘法和硬件除法单元
- 24位系统时间向下计数器
- 闪存存储器 (Flash)：64KB ~ 128KB闪存存储空间
- 静态随机存取存储器 (SRAM)：20KB ~ 28KB静态随机存取存储器
- 12位逐次逼近型模数转换器 (A/D)
- 高达16个模数转换输入通道
- 最大采样转换速率：1Msps连续采样转换模式
- 软件或硬件触发采样模式
- 温度传感器连接到A/D模块通道16
- 调试接口
- 串行调试 (SWD)
- Cortex™-M3指令集跟踪宏单元 (ITM)
- 定时器
- 20位PWM计数器 (Timer1 ~ 4)
- 支持触发A/D转换模块
- 通用I/O端口
- 64个引脚封装产品有51个通用I/O口
- 48个引脚封装产品有37个通用I/O口
- 36个引脚封装产品有26个通用I/O口
- 32个引脚封装产品有25个通用I/O口
- 所有通用IO可以映射到16个外部中断向量
- 电流驱动高达16mA
- CRC计算单元，支持8/16/32位CRC运算
- 随机数生产单元(RNG)，生成随机数字序列
- LED驱动单元，支持高达56个LED或者8个7段LED模块
- 实时时钟模块(RTC)
- 支持软件二次开发
- 支持LQFP64、LQFP48、QFN36、QFN32封装形式
