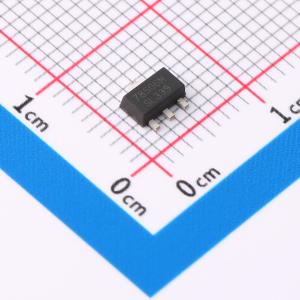

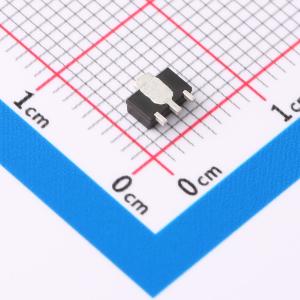

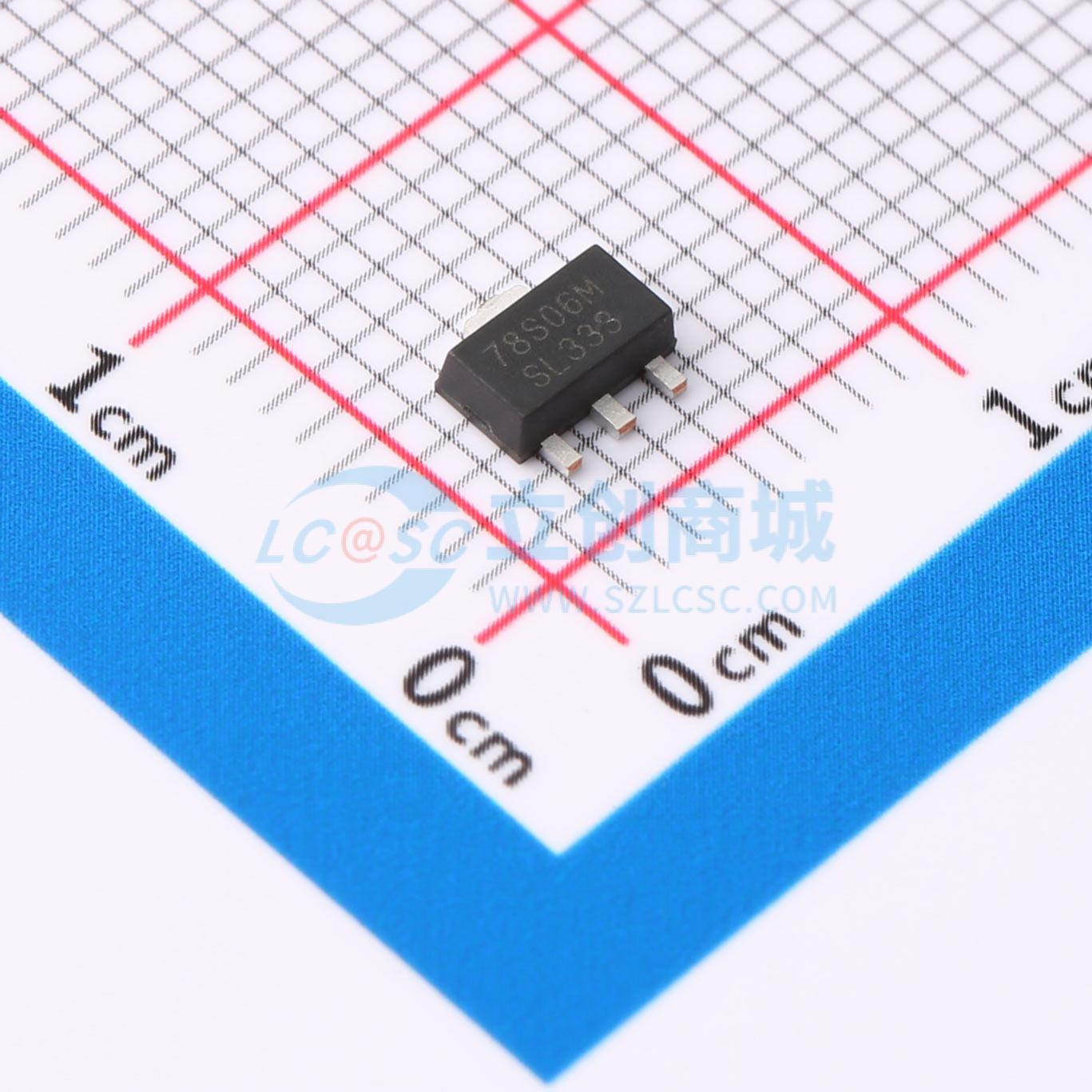

温馨提醒：图片仅供参考，商品以实物为准
78S06M
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单片稳压集成电路，它们有一系列固定的电压输出，适用于需 200mA 电源供给的应用场合。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- 78S06M
- 商品编号
- C5368844
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 21V | |
| 输出电压 | 6V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 48dB@(120Hz) | |
| 压差 | 1.7V@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 200uV | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
78SXXM 系列三端正电压稳压器采用内部限流和热关断功能，使其基本不会损坏。如果配备足够的散热片，它们可提供高达 200 mA 的输出电流。 它们旨在作为固定电压稳压器，广泛应用于各种场景，包括本地或板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们可与功率传输元件配合使用，制成大电流电压稳压器。78SXXM 系列可替代齐纳二极管/电阻组合，具有更低的静态电流和更低的噪声。
商品特性
- 最大输出电流：200 mA
- 提供 5V、6V、8V、9V、12V、15V 输出电压
- 内部热过载保护，内部短路限流
- 连续总功耗 0.5W
- 78SXXM 采用 SOT89 - 3 封装
