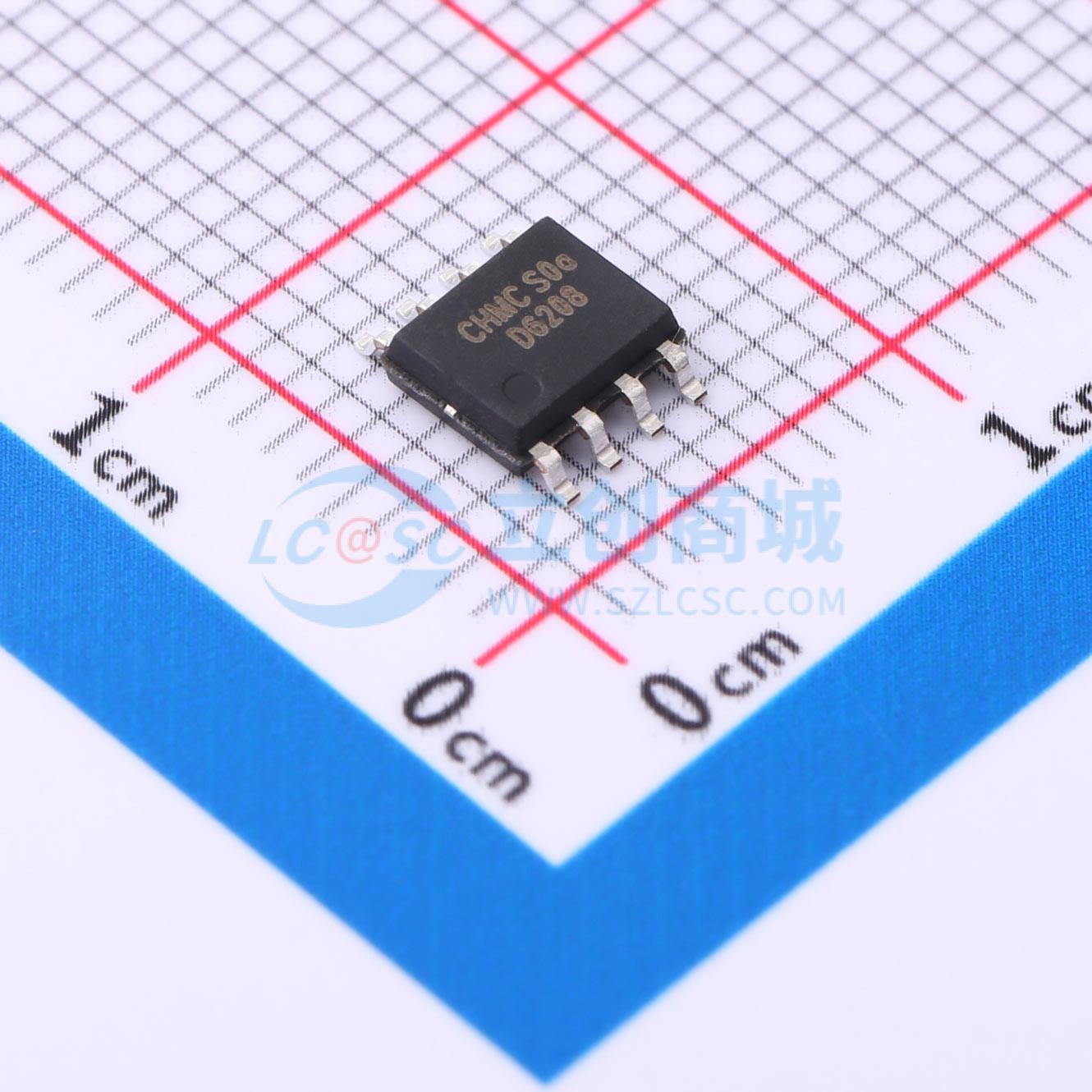

D6208
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一块单片双向马达驱动电路，它使用TTL电平的逻辑信号就能控制卡式录音机和其它电子设备中的双向马达。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D6208
- 商品编号
- C5368854
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 200mA | |
| 峰值电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~15V | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -25℃~+85℃ |
商品概述
D6208是一块单片双向马达驱动电路，它使用TTL电平的逻辑信号就能控制卡式录音机和其它电子设备中的双向马达。该电路由一个逻辑部分和一个功率输出部分组成。逻辑部分控制马达正、反转向及制动，功率输出部分根据逻辑控制能提供100mA（典型值）电流。电路采用SIP9和SOP8封装形式封装。
商品特性
- 内设马达驱动功率晶体管（典型100mA）
- 可施加制动，强制马达停止（输入A和B都为高电平）
- 内设保护二极管，吸收冲击电流
- 输入A和B都为低电平时，具有非常小的待机电流
- 工作电源电压范围宽（4.5V~15.0V）
- 用TTL逻辑信号直接控制
应用领域
- 卡式录音机双向马达
- 其它电子设备双向马达
