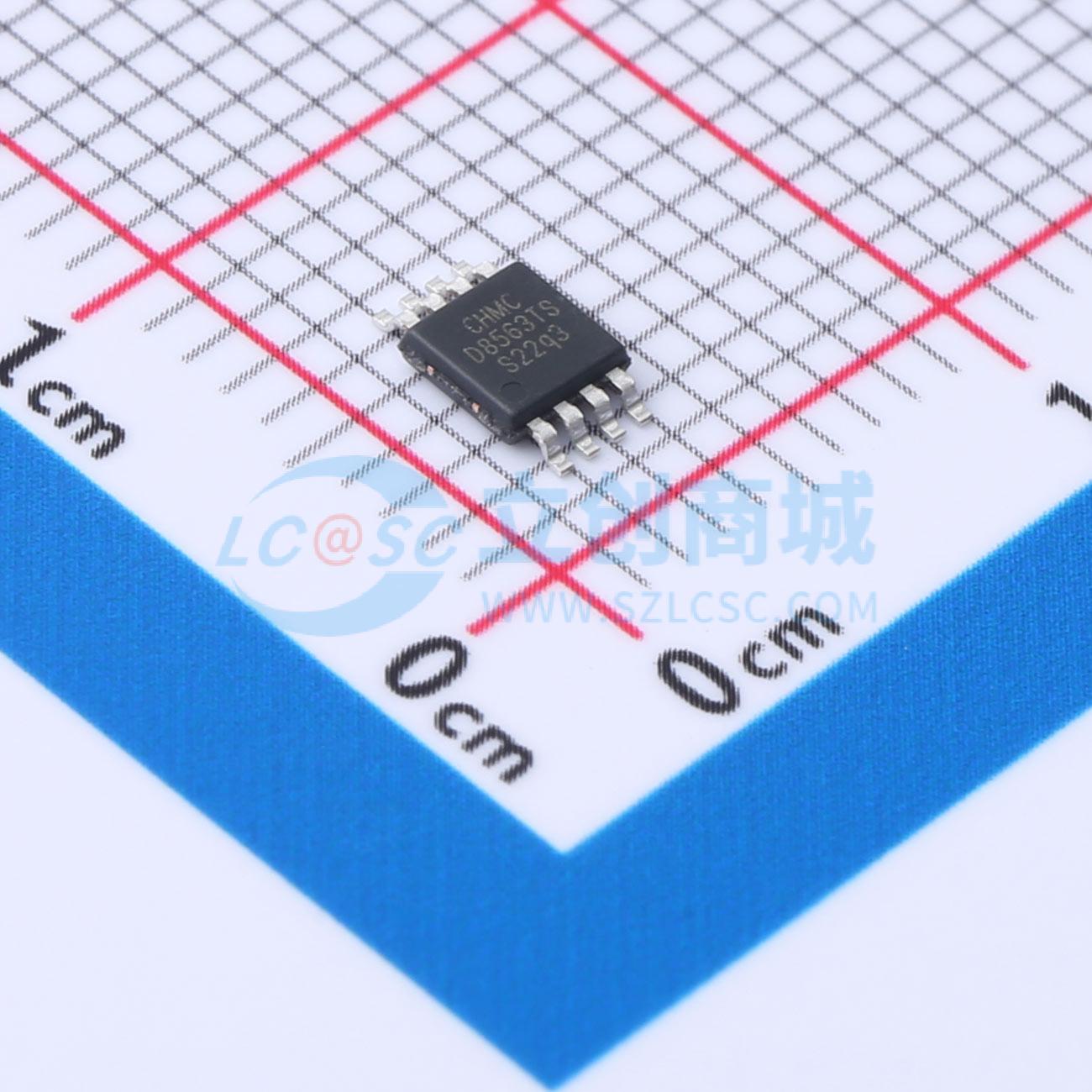

温馨提醒：图片仅供参考，商品以实物为准
D8563TS
D8563TS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 时钟控制器电路 低 功 耗 的 CMOS 实 时 时 钟 ／ 日 历 电 路 ， 它 提 供 一 个可 编 程 时 钟 输 出 ， 一 个 中 断 输 出 和 掉 电 检测器， 所有的地址和数据通过I2 C总 线 接 口 串 行 传 递.
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D8563TS
- 商品编号
- C5368856
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1V~5.5V | |
| 工作电流 | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 内置 | |
| 闹钟输出 | 无 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.25uA |
商品概述
D8563是低功耗的CMOS实时时钟／日历电路，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过I²C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动产生增量。 D8563采用DIP8、SOP8、TSSOP8、MSOP8、DFN8的封装形式封装。
商品特性
- 工作电压范围：1.0~5.5 V
- 低待机电流：典型值为0.25 μA（VDD = 3.0 V，Tamb = 25°C）
- 400 kHz的I²C总线接口 (VDD = 1.8~5.5 V)
- 可编程时钟输出频率为：32.768 kHz, 1024 Hz, 32 Hz及1 Hz
- 内置报警和定时器功能
- 内置掉电检测器
- 内置世纪标志
- 内部集成的振荡器电容
- 内置电源复位功能
- I²C总线从地址：读，A3H；写，A2H
- 开漏中断引脚
应用领域
- 移动电话
- 便携仪器
- 传真机
- 电池电源产品
