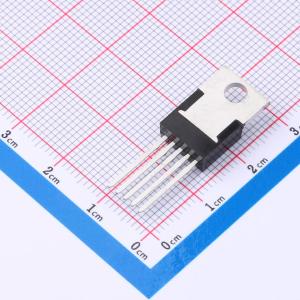

D2576HV-ADJ(T)
3A降压型高压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D2576HV 系列稳压器是单片集成电路，可为降压型（buck）开关稳压器提供所有有源功能，能够驱动 3A 负载，具备出色的线性和负载调节能力。D2576HV 有 3.3V、5V、12V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置了频率补偿和固定频率振荡器
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2576HV-ADJ(T)
- 商品编号
- C5368848
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 2.669克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~60V | |
| 输出电压 | 1.23V~57V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
D2576HV 系列稳压器是单片集成电路，为降压（Buck）开关稳压器提供所有有源功能，能够驱动 3A 负载，具备出色的线性和负载调节能力。D2576HV 有 3.3V、5V、12V 固定输出电压版本以及可调输出版本。 这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。 D2576HV 系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器的尺寸，在某些情况下无需使用散热器。多家不同制造商提供专为 D2576HV 优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±10%。具备外部关断功能，典型待机电流为 50μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 D2576HV 采用 TO220T - 5 和 TO263 - 5 封装。
商品特性
- 3.3V、5V、12V 和可调输出版本
- 宽输入电压范围，HV 版本为 40V 至 60V
- 高效率
- 额定 3A 输出电流
- 52kHz 固定频率内部振荡器
- TTL 关断能力，低功耗待机模式
- 使用现成的标准电感器
- 热关断和电流限制保护
- 可调版本输出电压范围为 1.23V 至 57V，在电压和负载条件下最大公差为±4%
应用领域
- 简单的高效降压（Buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正转负转换器（Buck - Boost）
