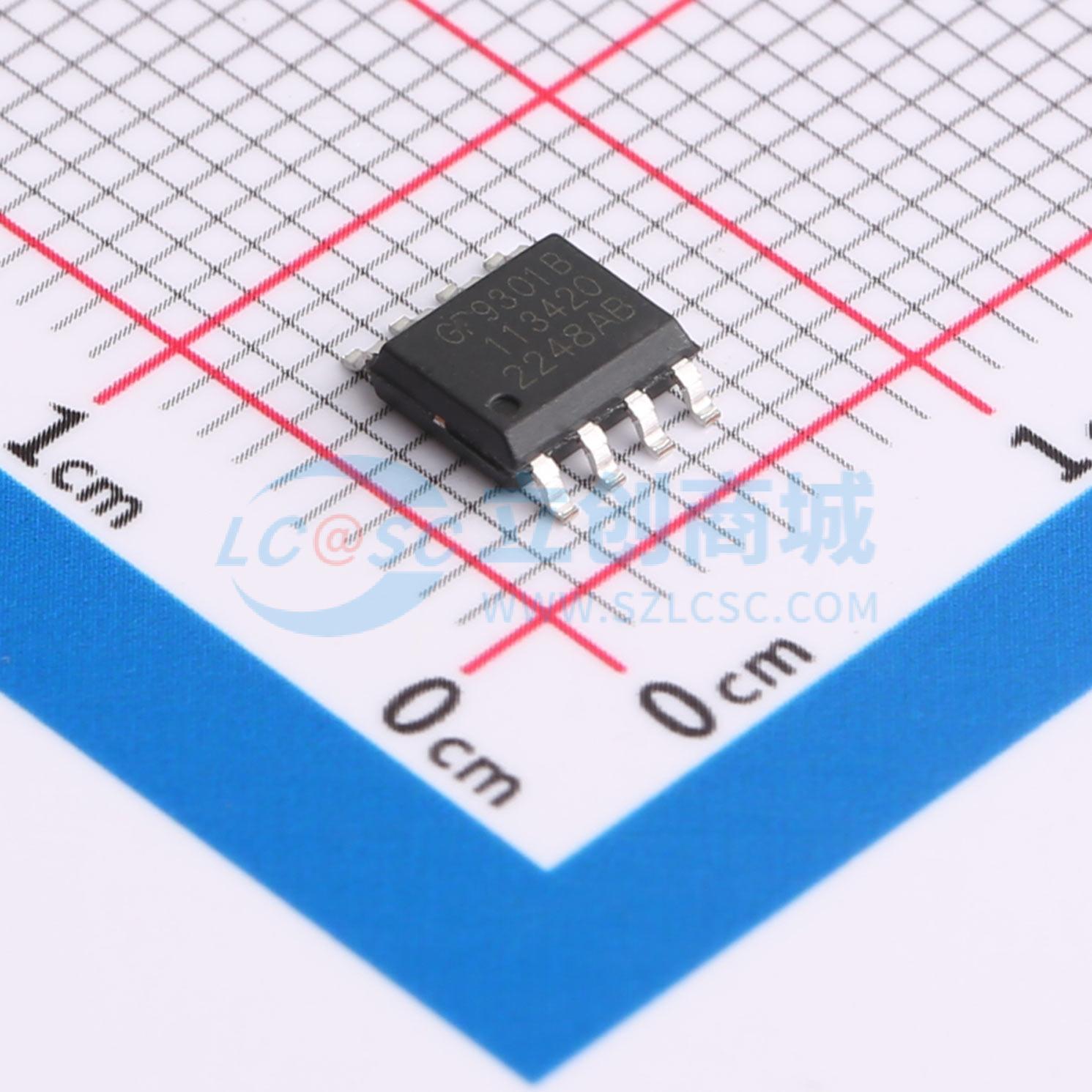

温馨提醒：图片仅供参考，商品以实物为准
GP9301BM-F20K-C2V87-SH
GP9301BM-F20K-C2V87-SH 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP9301BM-F20K-C2V87-SH
- 商品编号
- C5366165
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
参数完善中
商品概述
GP9301BM是一款带PWM输出的ADC。该器件可将0V至10V的模拟输入信号转换为占空比从0%至100%的PWM信号。占空比的线性误差小于+/- 0.5%。输入也可直接连接到100K电位器或PWM信号。GP9301BM还可利用电容提供简单的隔离接口。
商品特性
- GP9301B可将0V至10V的模拟电压输入线性转换为占空比在0% - 100%之间的PWM信号输出。
- GP9301BM将信号转换为PWM信号后，将其调制为高频PWM，利用电容提供简单的隔离接口。
- 模拟输入信号范围为0 - 10V。
- PWM、100KΩ电位器输入，PWM信号逻辑高电平：>2.7V
- 输入信号VIN引脚内置100μA电流源
- 输出PWM信号频率范围：1Hz至1MHz
- 输出PWM信号高电平：5V
- 最大PWM占空比误差（DNL）：+/-1%
- 最大PWM占空比线性误差（INL）：+/- 0.5%
- 电源电压：11V - 40V
- 典型功耗：5mA
- 启动时间：<2ms
- 工作温度：-40℃至125℃（H级）
应用领域
- 直流电机调速
- LED调光
- 工业模拟信号隔离
- 逆变器电源
