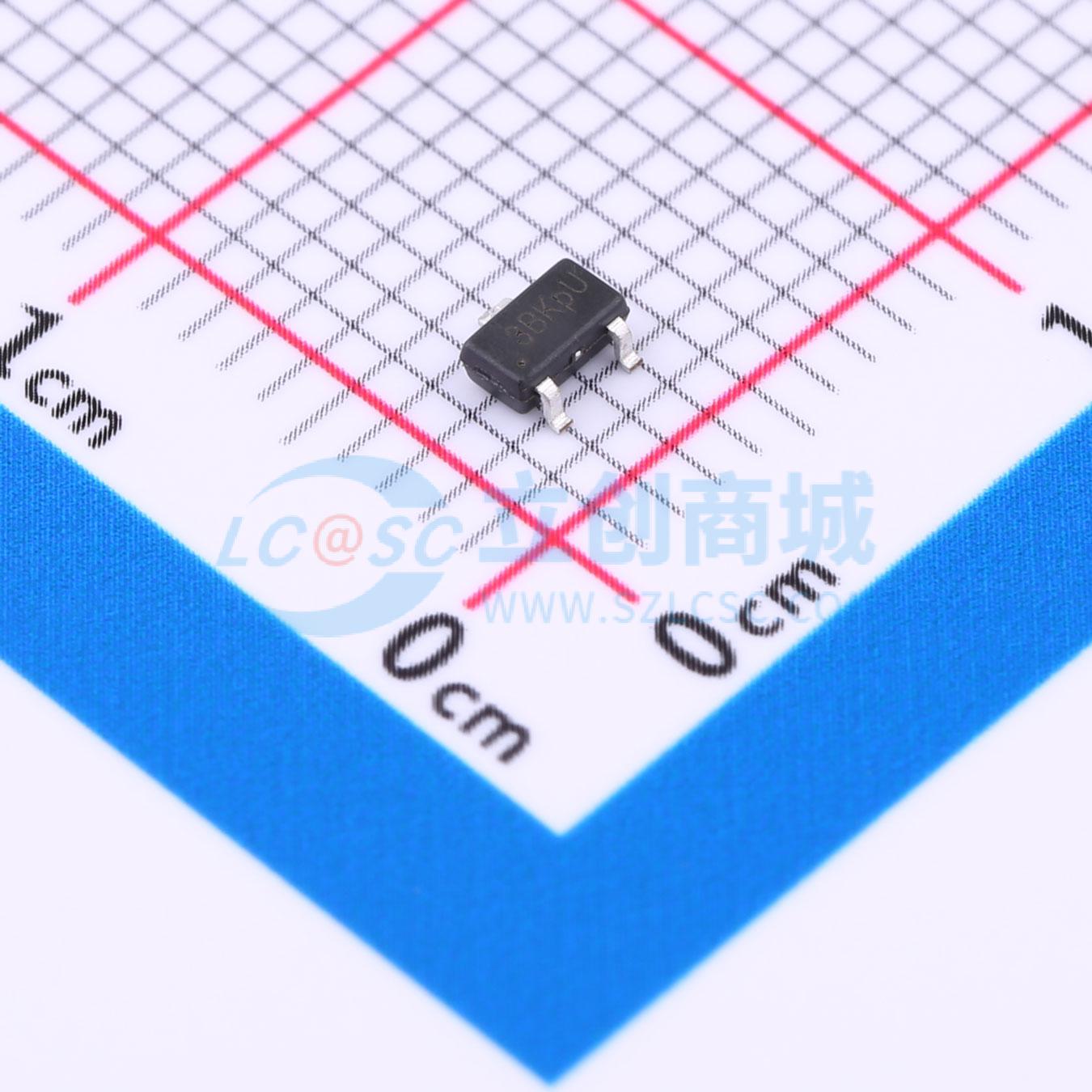

温馨提醒：图片仅供参考，商品以实物为准
LTR3020T20YT3
电压基准 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTR30系列器件是低温漂（最大30 ppm/°C）、低功耗、高精度的CMOS电压基准源，具有±0.15%的初始精度，工作电流低，功耗小于500 μA。该器件还具有极低的输出噪声，为15 μVₚ₋ₚ/V，这使其能够在对噪声要求严格的系统中与高分辨率数据转换器配合，保持高信号完整性。LTR30xx采用相同的SOT - 23 - 3封装，相比REF30xx和LM4132，性能有所提升，且引脚兼容可直接替换
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTR3020T20YT3
- 商品编号
- C5366167
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
- 立创商城设计参考
- 电压基准-(4)其他电压-(2)精度0.1%档次方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 2.048V | |
| 输出电流 | 5mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.15% | |
| 温度系数 | 30ppm/℃ | |
| 静态电流(Iq) | 300uA | |
| 噪声(0.1Hz-10Hz) | 20uVp-p | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTR30系列器件是低温漂（最大30 ppm/°C）、低功耗、高精度的CMOS电压基准源，具有±0.15%的初始精度，工作电流低，功耗小于500 μA。该器件还具有15 μVPP/V的极低输出噪声，使其能够在对噪声敏感的系统中与高分辨率数据转换器保持高信号完整性。 LTR30xx采用相同的SOT - 23 - 3封装，相比REF30xx和LM4132，规格有所提升且引脚兼容。该器件的低输出电压滞后特性和低长期输出电压漂移进一步提高了稳定性和系统可靠性。LTR30xx的工作温度范围为 - 40°C至 + 125°C。
商品特性
- 电压选项：1.25 V、2.048 V、2.5 V、3.0 V、3.3 V、4.096 V
- 初始精度：±0.15%（最大）
- 低温漂系数：30 ppm/°C（最大）
- 0.1至10 Hz时的输出1/f噪声：20 μVPP/V
- 电源电压：2.7至5.5 V
- 功耗：×500 μA
- 启动时间：< 400 μs
- 工作温度： - 40至125°C
- 输出电流：±5 mA
应用领域
- 数据采集（DAQ）
- PLC模拟输入/输出模块
- 现场变送器
- 电机驱动控制模块
- 电池测试设备
- LCR测试仪
