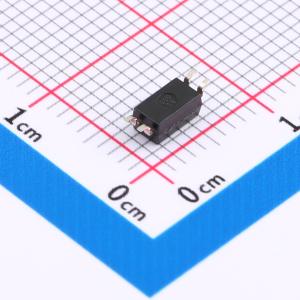

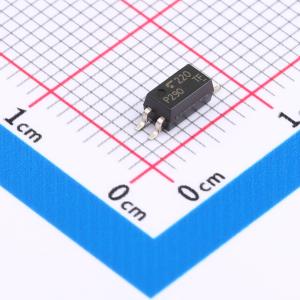

温馨提醒：图片仅供参考，商品以实物为准

TLP290(TP,SE

光电耦合器，红外发光二极管与光电晶体管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLP290(SE)由光电晶体管组成，该光电晶体管与两个反并联连接的红外发光二极管进行光耦合，并且可以通过交流输入电流直接工作。TLP290(SE)采用非常小巧轻薄的SO4封装。由于TLP290(SE)保证了较宽的工作温度范围（Ta = -55至110°C）和较高的隔离电压（3750Vrms），因此它适用于高密度表面贴装应用，如可编程控制器和混合集成电路
品牌名称: TOSHIBA(东芝)
商品型号: TLP290(TP,SE
商品编号: C5362374
商品封装: SOIC-4
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.25V
	输出电流	50mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	-
	负载电压	80V
	输出通道数	-

	属性	参数值
	集射极饱和电压(VCE(sat))	300mV@2.4mA,8mA
	上升时间(tr)	2us
	下降时间	3us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	600%
	总功耗(Pd)	200mW
	正向电流(If)	-

商品概述

TLP290(SE)由光电晶体管组成，该光电晶体管与两个反并联连接的红外发光二极管光耦合，可由交流输入电流直接驱动。 TLP290(SE)采用非常小巧轻薄的SO4封装。由于TLP290(SE)保证了较宽的工作温度范围（Ta = -55至110℃）和较高的隔离电压（3750Vrms），因此适用于高密度表面贴装应用，如可编程控制器和混合集成电路。

商品特性

集电极-发射极电压：80V（最小值）
电流传输比：50%（最小值），GB等级：100%（最小值）
隔离电压：3750Vrms（最小值）
在-55至110℃温度范围内性能有保证
通过UL认证：UL 1577，文件编号E67349
通过cUL认证：CSA组件验收服务编号5A，文件编号E67349
通过VDE认证：EN 60747-5-5、EN 62368-1
通过CQC认证：GB4943.1、GB8898

应用领域

可编程控制器
混合集成电路
