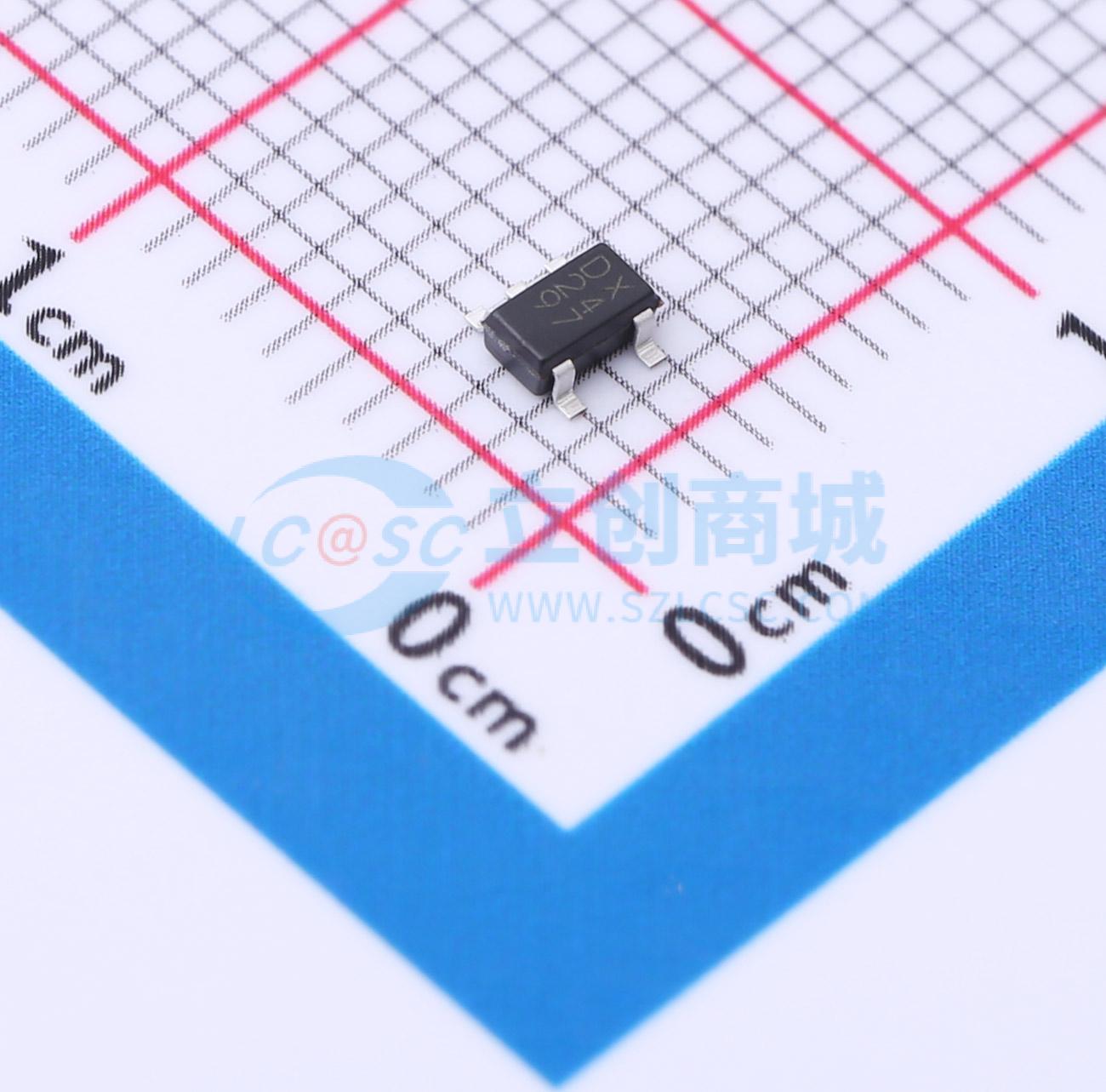

温馨提醒：图片仅供参考，商品以实物为准

BD2220G-TR

单通道小封装高端开关集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD2220G和BD2221G是低导通电阻N沟道MOSFET高端功率开关，专为通用串行总线（USB）应用进行了优化。BD2220G和BD2221G具备过流检测、热关断、欠压锁定和软启动功能。
品牌名称: ROHM(罗姆)
商品型号: BD2220G-TR
商品编号: C5362383
商品封装: SSOP-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

BD2220G和BD2221G是低导通电阻N沟道MOSFET高边电源开关，专为通用串行总线(USB)应用优化。这些IC具备过流检测、热关断、欠压锁定(UVLO)和软启动功能。它们适用于消费类电器、个人电脑以及PC外设中的USB集线器。主要规格包括输入电压范围为2.7V至5.5V，典型导通电阻为160mΩ，过流阈值在0.5A到1.0A之间。工作温度范围是从-40°C到+85°C。

商品特性

低导通电阻（典型值 160mΩ）N沟道MOSFET
内置过流检测（输出关断锁存操作）
过温保护
开漏故障标志输出
标志输出延迟
欠压锁定
软启动电路
控制输入逻辑
- 高电平有效：BD2220G
- 低电平有效：BD2221G
当电源开关关闭时，具有反向电流保护功能

应用领域

USB 集线器在消费电器、PC、PC 外设设备等中的应用。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	500mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	160mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
