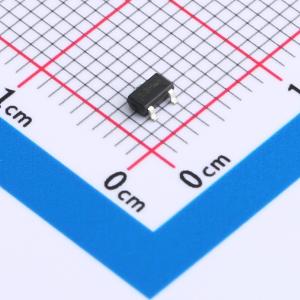

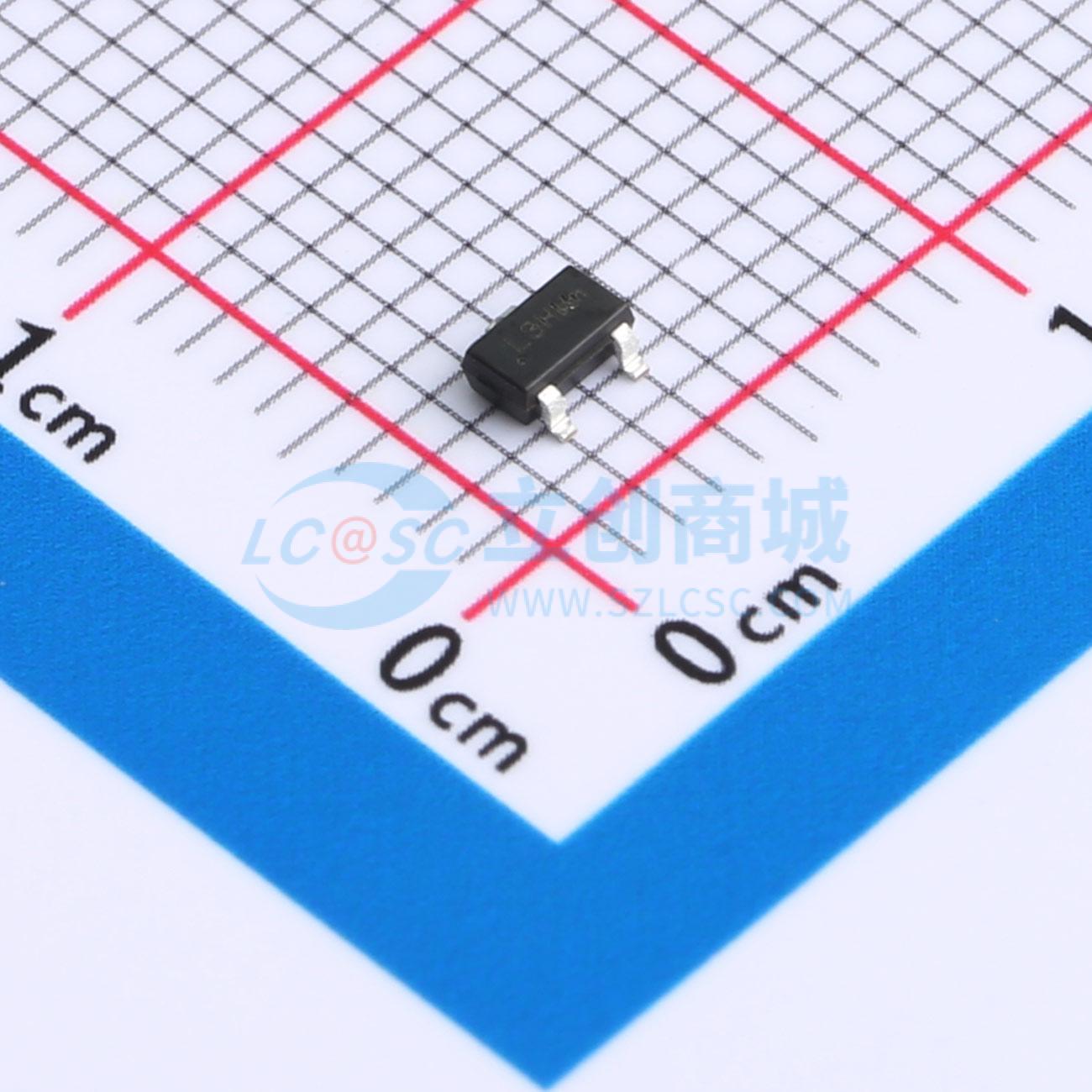

温馨提醒：图片仅供参考，商品以实物为准
TPL710F28-3TR
200 mA输出、1 μA超低压差线性稳压器，超低静态电流
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是采用CMOS工艺制造的低静态电流（Iq）线性稳压器，具有使能控制功能。TPL710系列产品支持最大200mA输出电流，静态电流通常仅为1.4µA。TPL710系列产品采用2.2μF至10μF的低ESR小型陶瓷输出电容，性能稳定。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL710F28-3TR
- 商品编号
- C5362233
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 2.8V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 53dB@(1MHz) | |
| 压差 | 170mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | 90uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
典型值1.4 µA的超低静态电流 输入电压范围：2.4 V至6 V 输出电压选项：
- 固定输出：1 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3 V、3.3 V、3.6 V，室温下输出电压精度为±1% 最大输出电流：200 mA 低关断电流 低压差电压：200 mA时为170 mV 具备电流限制和热保护功能 搭配2.2 µF陶瓷电容可稳定工作 禁用时输出主动放电 启用时软启动可限制输入电流浪涌 结温范围：-40°C至+125°C 封装形式：SOT23-3、SOT23-5和DFN1x1-4
应用领域
- 电池供电的手持设备
- 电池供电的便携式设备
- 可穿戴应用、蓝牙耳机
- 无线和物联网模块
- 个人电子产品、个人医疗保健设备
