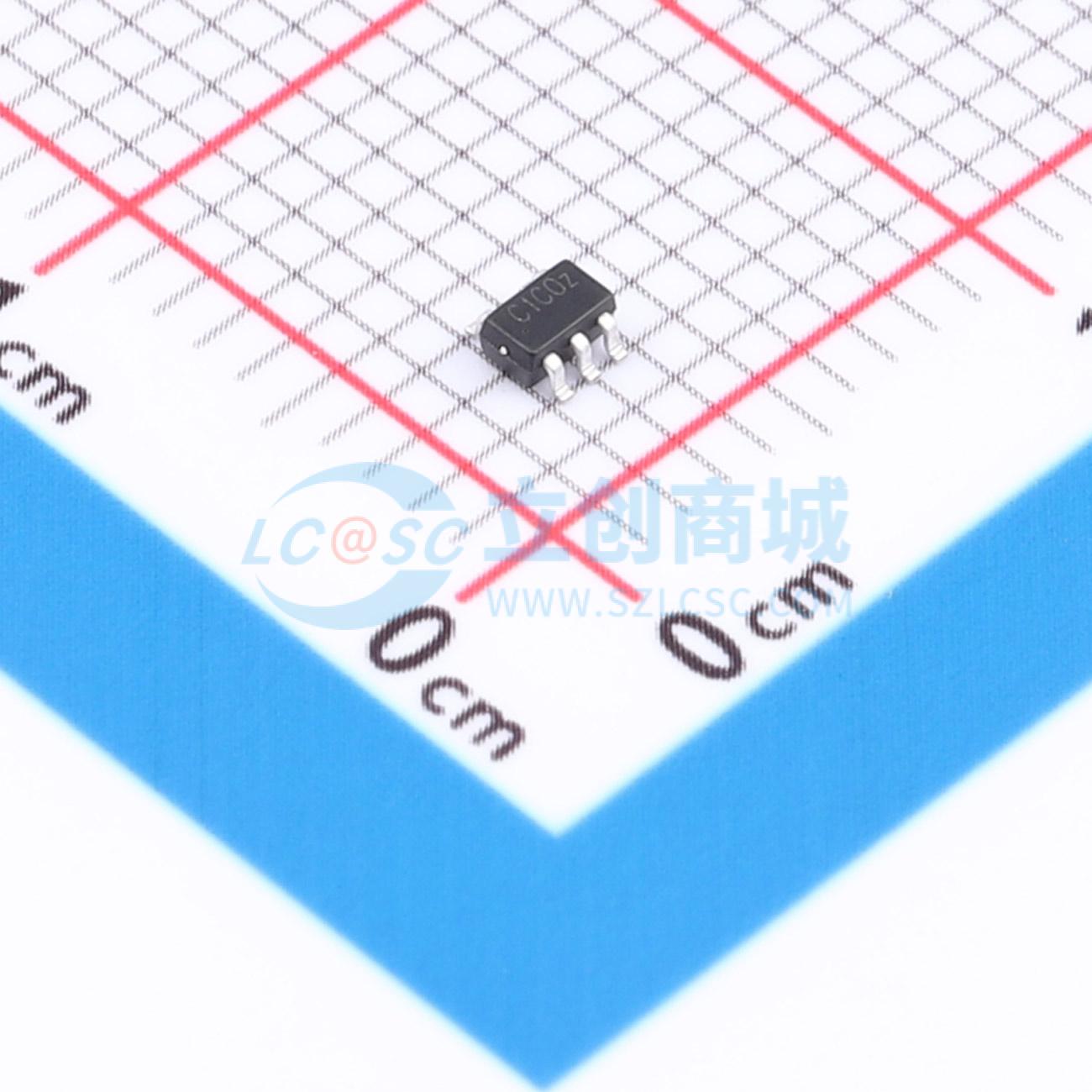

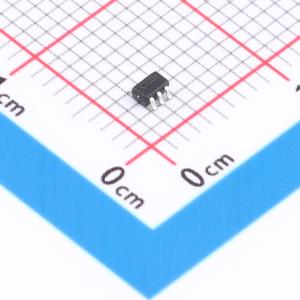

温馨提醒：图片仅供参考，商品以实物为准

TP2011-CR

超低功耗200nA、1.6V、RRIO、推挽输出比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 推挽输出比较器具有超低纳安级功耗（最大250nA）和快速13μs响应时间，可在1.6V至6V电压下工作。输入共模范围可达电源轨，适用于对功率敏感的低压（双电池）应用。推挽输出支持轨到轨输出摆幅，可与TTL/CMOS逻辑接口，能够驱动重直流或容性负载。内部输入迟滞可消除因内部输入噪声电压引起的输出切换，降低电流消耗。输出可限制电源电流浪涌和切换时的动态功耗。超出轨输入和轨到轨输出特性允许使用全电源电压作为信号范围。
品牌名称: 3PEAK(思瑞浦)
商品型号: TP2011-CR
商品编号: C5362325
商品封装: SC-70-5
包装方式: -
商品毛重: 1.058克(g)

商品参数

商品概述

TP201x系列推挽输出比较器具备业界领先的超低功耗和快速响应能力，每通道最大功耗仅为250nA，传播延迟为13μs，工作电压范围为1.6V至6V。其输入共模范围覆盖电源轨，使其成为对功耗敏感的低电压应用的理想选择。推挽输出支持轨到轨输出摆幅，可与TTL/CMOS逻辑接口兼容，并能驱动重直流或容性负载。内部输入迟滞功能消除了因内部输入噪声电压导致的输出切换，从而降低了电流消耗。输出级限制了电源电流浪涌和切换时的动态功耗。超越电源轨的输入和轨到轨输出特性允许充分利用电源电压作为信号范围。

商品特性

超低电源电流：每通道200 nA
快速响应时间：传播延迟13 μs，过驱动电压100 mV
内部迟滞，实现清晰的开关切换
失调电压：最大值±12.0 mV
输入偏置电流：典型值6 pA
过驱动输入无相位反转
低电源电压：1.6V至6V

应用领域

电池监控/管理
报警和监控电路
峰值和过零检测器
阈值检测器/鉴别器
逻辑电平转换或翻译

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	1
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	6pA
	滞后电压(Vhys)	4mV
	共模抑制比(CMRR)	82dB
	轨到轨	轨到轨输入,轨到轨输出

	属性	参数值
	静态电流(Iq)	300nA
	工作温度	-40℃~+85℃
	单电源	1.6V~6V
	输入失调电压温漂(Vos TC)	0.3uV/℃
	输入失调电流(Ios)	4pA
	功能特性	内置迟滞；ESD保护；锁存功能
