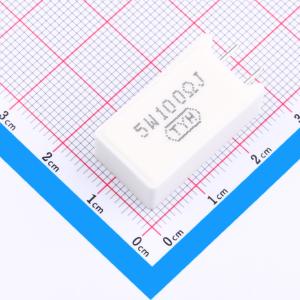

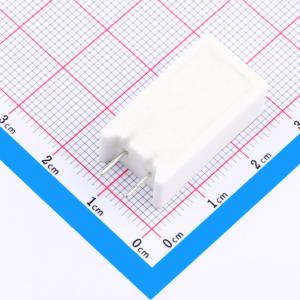

SQM 5W 100R J

本标准适用于供应家电、电脑、资讯用的水泥型电阻器规格。水泥型电阻器以SQ表示，其端子形状分为P型、M型、Z型、S型及H型。额定电力（W）以数字表示，如1W、2W、3W、5W……40W。公称电阻值以Ω、KΩ为单位，依据JIS - C6409表6（EIA RS - 196A）等系列规定数值为通用原则，例如10R = 10Ω；50K = 50KΩ。在室温中依电桥法测量，电阻值应在指定阻值的容许误差以内，F:±1%，G:±2%，J:±5%（Wire Wound），G:±2%，J:±5%（Power Film）。水泥型电阻器系列产品符合RoHS与无菌规范。额定电力是适用于周围温度70℃以下的最高负载电力，且应满足机械性能与电气性能要求。周围温度超越70℃时，依照附图的电力轻减曲线而定。额定电压依公式求出，若此电压超越最高工作电压时，以最高工作电压为额定电压。温度使用范围为 -55°C ~ 155°C。
