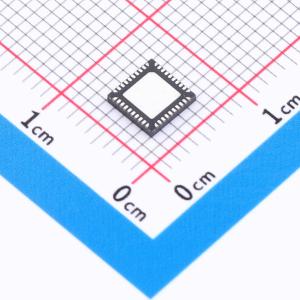

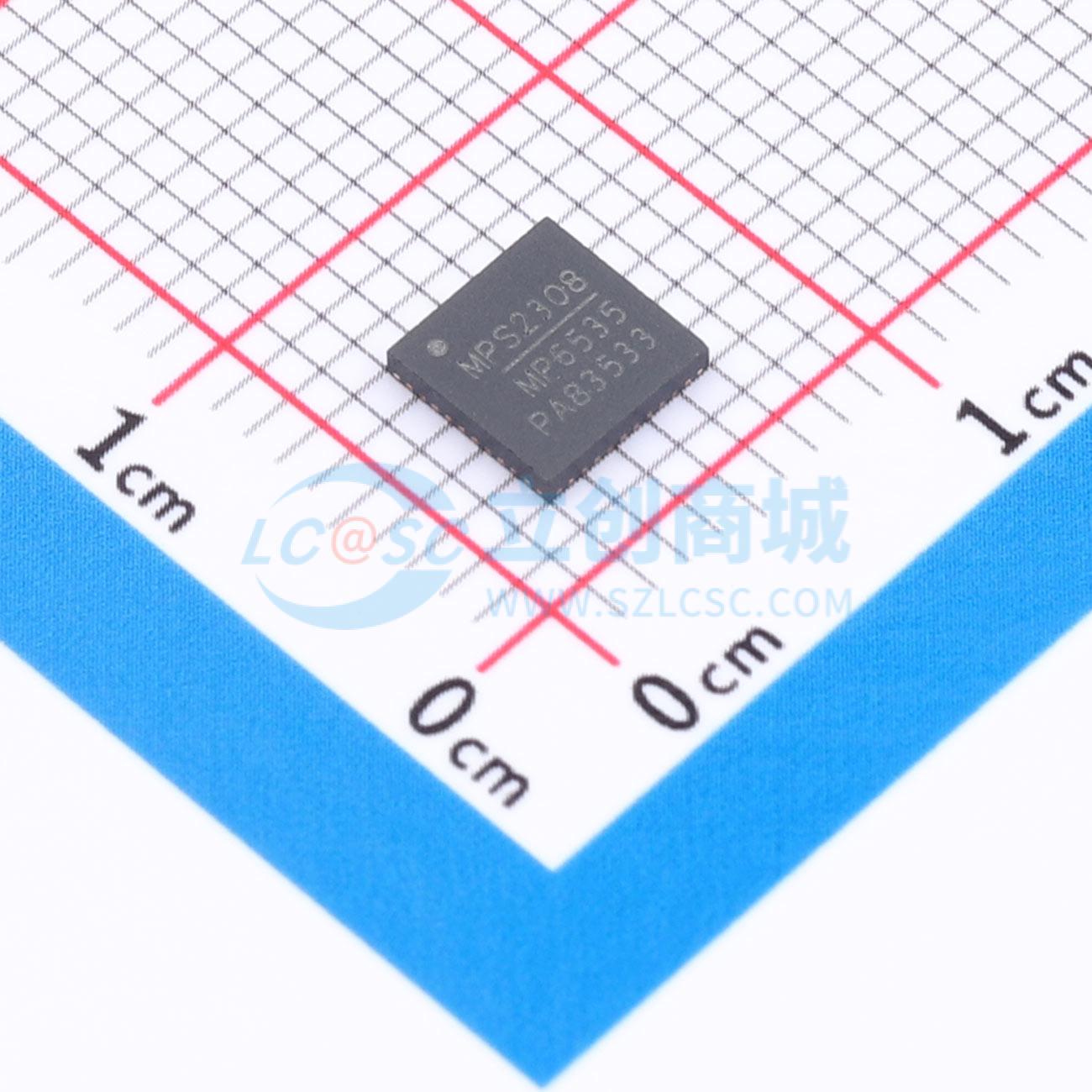

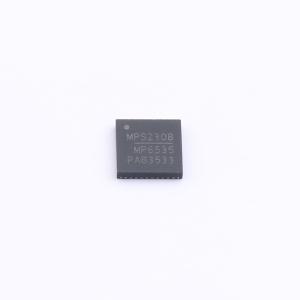

温馨提醒：图片仅供参考，商品以实物为准

MP6535GU-Z

集成降压稳压器的三相无刷直流电机预驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP6535GU-Z
商品编号: C5362326
商品封装: DFN-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MP6535是一款栅极驱动器集成电路，专为三相无刷直流电机驱动应用而设计。它能够驱动由六个N沟道功率MOSFET组成的三个半桥，电压高达55V。它包含一个500mA降压稳压器，用于为微控制器或其他电路生成本地电源。MP6535集成了一个稳压电荷泵以生成栅极驱动电源，并使用自举电容为高侧MOSFET驱动器生成电源电压。内部涓流充电电路即使在输出以100%占空比运行时也能维持足够的高侧栅极驱动器电压。内部保护特性包括可编程短路保护、过流保护、可调死区时间控制、欠压锁定和热关断。该器件集成了使用三个霍尔传感器输入的120°换向逻辑。PWM、DIR和nBRAKE输入用于控制电机速度、方向和制动。MP6535采用带裸露散热焊盘的40引脚5mm×5mm QFN封装。

商品特性

5V至55V宽输入电压范围
内置霍尔传感器输入和120°换向逻辑
电荷泵栅极驱动电源
带涓流充电电路的自举高侧驱动器，支持100%占空比运行
500mA降压稳压器
低功耗睡眠模式
可编程短路保护
过流保护
可调死区时间控制以防止直通
热关断和UVLO保护
故障指示输出
热增强型表面贴装封装

应用领域

三相无刷直流电机和永磁同步电机
电钻
电动自行车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	否
	半桥数量	3
	输出电流	1A
	峰值电流	800mA

	属性	参数值
	工作电压	5V~55V
	导通电阻	-
	静态电流(Iq)	950uA
	接口类型	-
	工作温度	-40℃~+125℃
	功能特性	交错导通保护
