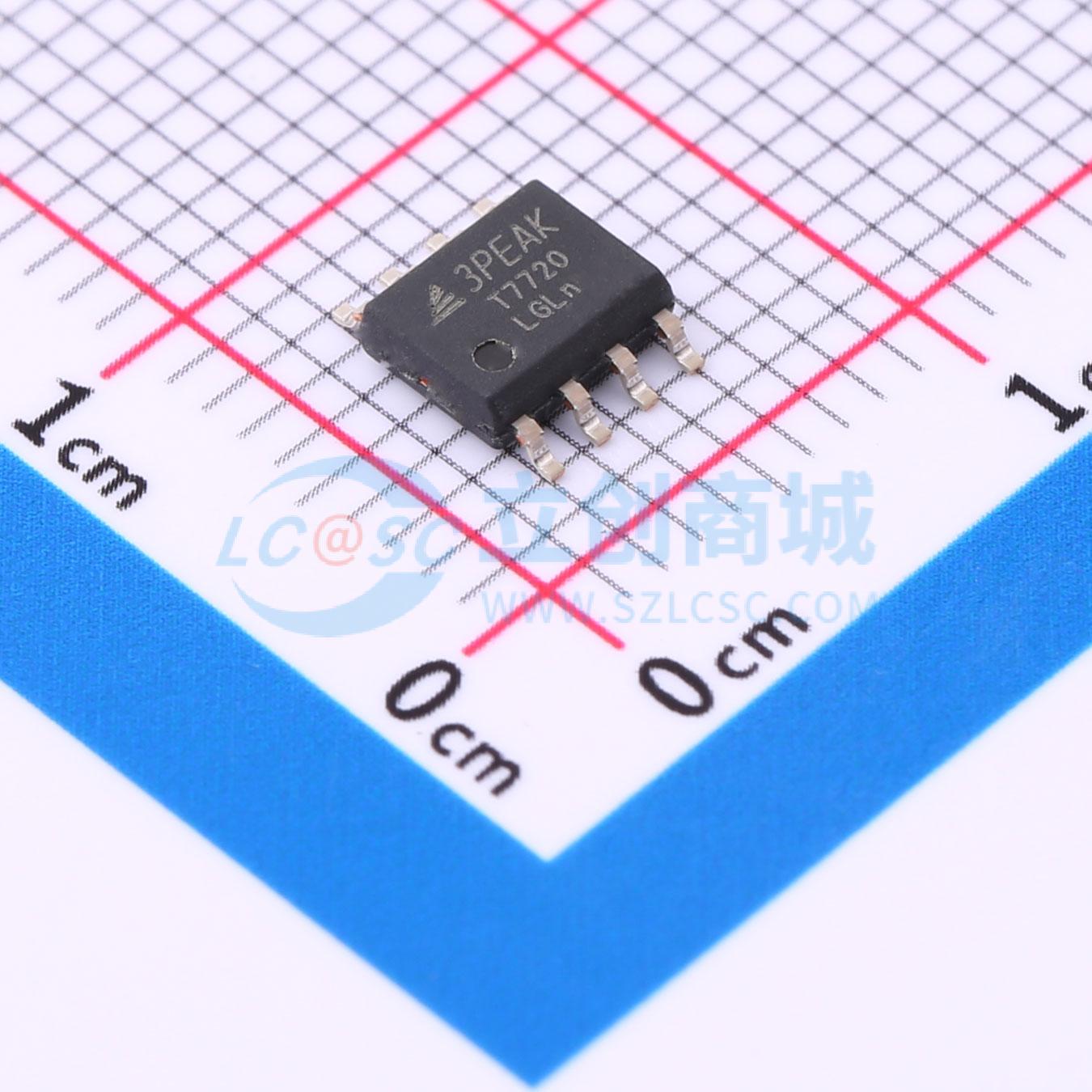

TPT7720-SO1R
双通道增强型高性能数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能、双通道增强型数字隔离器，具有5000 VRMS（WSOP8、WSOP16）、3750 VRMS（SOP8）的隔离额定值（符合UL 1577），还将通过VDE、UL、CSA、TUV、CQC和CB认证。该设备在隔离数字输入和输出时，以低功耗提供高可靠性和高性能。每个隔离信号通道由双电容二氧化硅绝缘屏障隔开。TPT7720设备的两个通道方向相同，而TPT7721和TPT7722设备的两个通道方向相反
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT7720-SO1R
- 商品编号
- C5362235
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 200kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 传播延迟(tpd) | 12ns |
商品概述
TPT772x 器件是高性能双通道增强型数字隔离器，根据 UL 1577 标准，其隔离额定值为 5000 VRMS（WSOP8、WSOP16）、3750 VRMS（SOP8）。这些器件还将获得 VDE、UL、CSA、TUV、CQC 和 CB 认证。 TPT772x 器件在隔离数字输入和输出的同时，以低功耗实现了高可靠性和高性能。每个隔离信号通道由双电容二氧化硅绝缘屏障分隔。TPT7720 器件的两个通道同向，而 TPT7721 和 TPT7722 器件的两个通道反向。在输入电源或信号丢失的情况下，后缀为 F 的器件故障安全默认输出为低电平，无后缀 F 的器件为高电平。 通过创新的电路设计和优化的结构，TPT772x 器件的共模瞬态抗扰度（CMTI）和电磁兼容性得到了显著增强。 TPT772x 系列采用 SOP8、WSOP8 和 WSOP16 封装，工作温度范围为 -40℃ 至 +125℃。后缀为 -S 的器件通过了 AEC-Q100 可靠性测试，适用于汽车应用。
商品特性
- 150 Mbps 数据速率
- 5 kV RMS 隔离额定值（WSOP）
- 典型静态 CMTI ±200 kV/μs，典型动态 CMTI ±150 kV/μs
- 低功耗，1 Mbps 时每通道典型值为 3 mA
- 低传播延迟：典型值 12 ns
- 默认输出低电平（TPT772xF）和高电平（TPT772x）
- 宽温度范围：-40℃ 至 +125℃
- SOP8、WSOP8 和 WSOP16 封装
- 强大的电磁兼容性（EMC）
- 低辐射
- 系统级 ESD、EFT 和浪涌抗扰度
- 安全相关认证：
- 根据 DIN VDE V 0884-17（IEC60747-17）的 VDE 认证，5000 VRMS（WSOP16、WSOP8），3750 VRMS（SOP8）
- 符合 UL 1577 的隔离额定值
- 符合 GB 4943.1 的 CQC 认证
- CAS、TUV 和 CB 认证
- 通过 AECQ100 可靠性测试，适用于汽车应用（后缀为 -S）
应用领域
- 工业自动化
- 电机控制
- 电源
- 隔离接口和通用隔离
