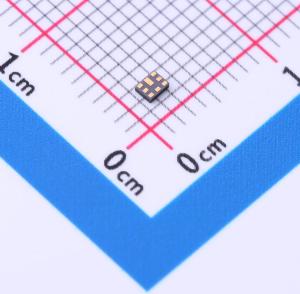

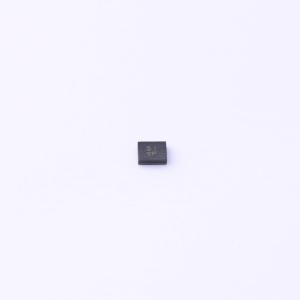

TF0126DA
1950/2140MHz SAW双工器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：工作温度范围：-20°C 至 +85°C。 储存温度范围：-40°C 至 +85°C。 发射输入功率：29dBm（Ta = +50°C，50000h，CW）。 接收输入功率：15dBm。 最大直流电压：0V。 湿度敏感度等级：3 级（MSL 3）。 ESD 50V（MM）100V（HBM）。 符合 RoHS 标准，无铅，无铅焊接。 静电敏感设备（ESD）
- 品牌名称
- TST(嘉硕)
- 商品型号
- TF0126DA
- 商品编号
- C5360870
- 商品封装
- SMD,1.8x1.4mm
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 1.95GHz；2.14GHz | |
| 通带带宽 | 60MHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 2.3dB | |
| 工作温度 | -20℃~+85℃ |
商品概述
SAW DPX 1950 / 2140 MHz Band 1 SMD 1.8X1.4 mm (BW=60 MHz) 型号：TF0126DA 版本：1.0
A. 最大额定值：
- 工作温度范围：-20 至 +85℃
- 存储温度范围：-40 至 +85℃
- 发射输入功率：29dBm（Ta = +50℃, 50000小时, CW） 3.1 接收输入功率：15dBm
- 最大直流电压：0 V
- 湿度敏感等级：3级 (MSL 3)
- ESD 50V (MM) 100V (HBM) 静电敏感器件 (ESD)
B. 电气特性： 发射端口终止阻抗：50 Ω（不平衡） 接收端口终止阻抗：100Ω//11nH（平衡） 天线端口终止阻抗：50 Ω//2.5 nH（不平衡）
发射到天线 (fT0 = 1950 MHz)
- 插入损耗：1920 ~ 1980 MHz，最小：1.7 dB，最大：2.3 dB
- 幅度波动：1920 ~ 1980 MHz，典型：0.4 dB，最大：1.3 dB（在任意5MHz带内）
- 电压驻波比：1920 ~ 1980 MHz，典型：1.5，最大：2.0
- 衰减：824.00 ~ 849.00 MHz，最小：40 dB，最大：47 dB
- 衰减：869.00 ~ 894.00 MHz，最小：40 dB，最大：47 dB
- 衰减：880.00 ~ 915.00 MHz，最小：40 dB，最大：46 dB
- 衰减：925.00 ~ 960.00 MHz，最小：40 dB，最大：46 dB
- 衰减：1565.42 ~ 1605.88 MHz，最小：40 dB，最大：45 dB
- 衰减：1805.00 ~ 1880.00 MHz，最小：35 dB，最大：39 dB
- 衰减：2010.00 ~ 2025.00 MHz，最小：20 dB，最大：38 dB
- 衰减：2110.00 ~ 2170.00 MHz，最小：10 dB，最大：20 dB
- 衰减：2400.00 ~ 2500.00 MHz，最小：40 dB，最大：45 dB
- 衰减：3840.00 ~ 3960.00 MHz，最小：30 dB，最大：43 dB
- 衰减：4900.00 ~ 5950.00 MHz，最小：30 dB，最大：37 dB
天线到接收 (fT0 = 2140 MHz)
- 插入损耗：2110 ~ 2170 MHz，最小：2.2 dB，最大：2.6 dB
- 幅度波动：2110 ~ 2170 MHz，典型：0.6 dB，最大：1.2 dB（在任意5MHz带内）
- 相位平衡：2110 ~ 2170 MHz，最小：-20 度，典型：-11/1.5，最大：20 度
- 幅度平衡：2110 ~ 2170 MHz，最小：-2 dB，典型：0.1/1，最大：2.0 dB
- 电压驻波比：2110 ~ 2170 MHz，天线端：1.5，最大：2.0，接收端：1.9，最大：2.3
- 衰减：824.00 ~ 849.00 MHz，最小：45 dB，最大：69 dB
- 衰减：880.00 ~ 915.00 MHz，最小：45 dB，最大：68 dB
- 衰减：1710.00 ~ 1785.00 MHz，最小：40 dB，最大：47 dB
- 衰减：1920.00 ~ 1980.00 MHz，最小：44 dB，最大：47 dB
- 衰减：1980.00 ~ 2025.00 MHz，最小：25 dB，最大：43 dB
- 衰减：2400.00 ~ 2500.00 MHz，最小：30 dB，最大：40 dB
- 衰减：4900.00 ~ 5950.00 MHz，最小：35 dB，最大：45 dB
注释：(1) 配合匹配网络
- 隔离度：1920.00 ~ 1980.00 MHz，最小：50 dB，最大：54 dB
- 隔离度：2110.00 ~ 2170.00 MHz，最小：50 dB，最大：52 dB
