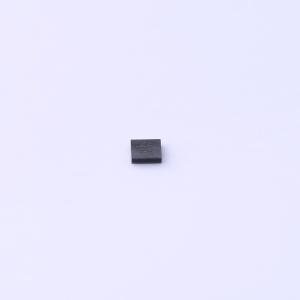

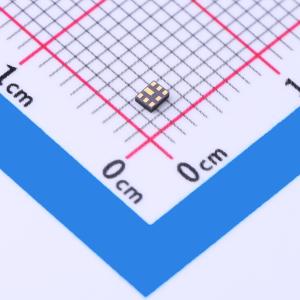

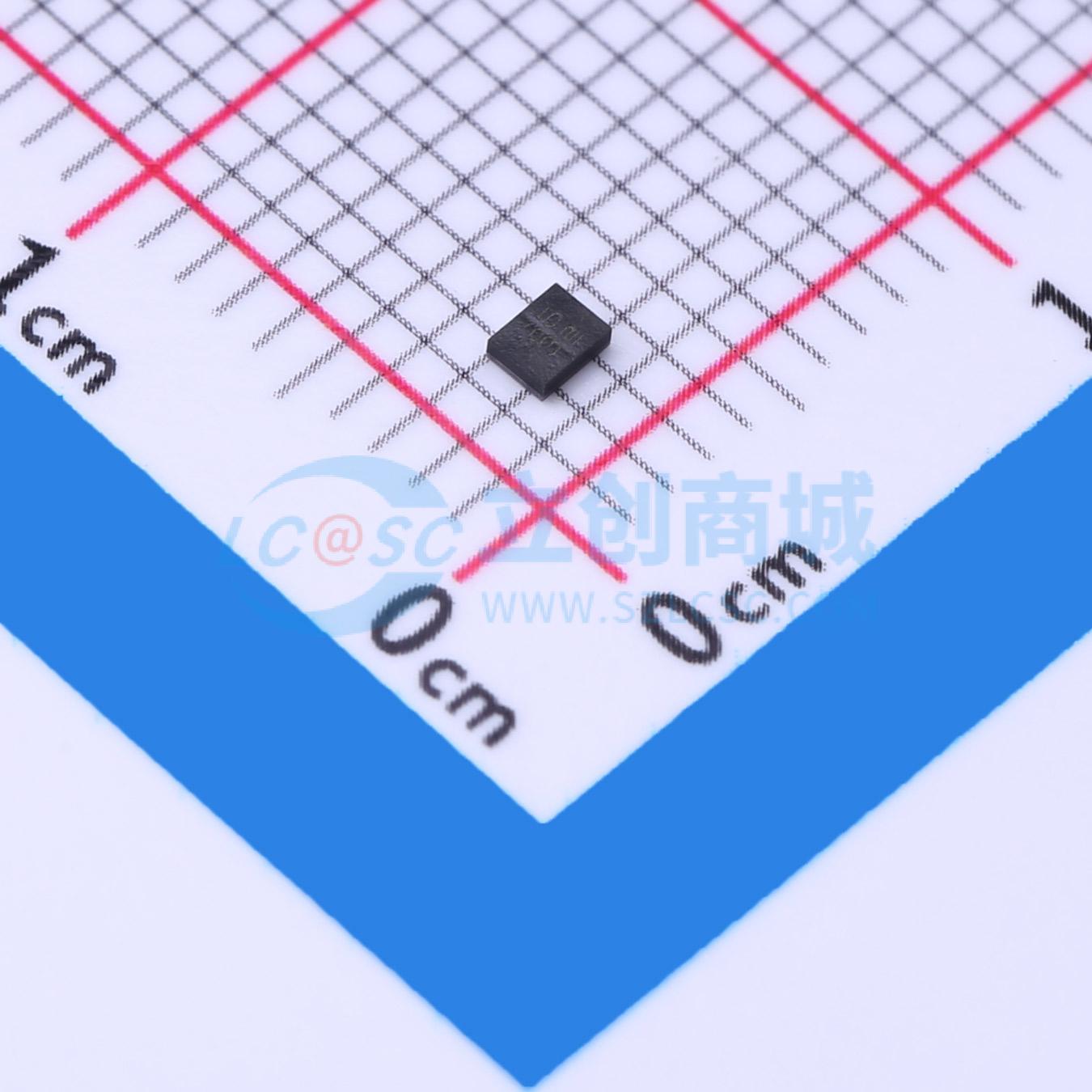

TF0129D
836.5/881.5 MHz SAW DPX 滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SAW DPX 836.5 / 881.5 MHz Band 5，Rx Balanced SMD 1.8X1.4 mm (BW=25 MHz)
- 品牌名称
- TST(嘉硕)
- 商品型号
- TF0129D
- 商品编号
- C5360871
- 商品封装
- SMD,1.8x1.4mm
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 836.5MHz；881.5MHz | |
| 通带带宽 | 25MHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | - | |
| 插入损耗 | 1.8dB；2dB | |
| 工作温度 | -20℃~+85℃ |
商品概述
SAW DPX 836.5/881.5 MHz 频段5 SMD 1.8X1.4 mm (BW=25 MHz) 型号：TF0129D 版本：1.0
A. 最大额定值：
- 工作温度范围：-20 至 +85 ℃
- 存储温度范围：-40 至 +85 ℃
- 发射输入功率：29dBm (Ta = +50 ℃, 50000小时, CW) 3.1 接收输入功率：15dBm
- 最大直流电压：0 V
- 湿度敏感等级：等级3 (MSL 3)
- ESD 100V (MM) 200V (HBM) 静电敏感器件 (ESD)
B. 电气特性： 发射端口终止阻抗：50 Ω (不平衡) 接收端口终止阻抗：100 Ω // 56nH (平衡) 天线端口终止阻抗：50 Ω // 9.1nH (不平衡)
TX 到 ANT (f0 = 836.5 MHz)
- 插入损耗：824~849 MHz, 最小：二, 典型：1.5 dB, 最大：2.0 dB
- 幅度波动：824 ~ 849 MHz, 最小：二, 典型：0.6 dB, 最大：1.2 dB
- 电压驻波比：824 ~ 849 MHz, 最小：二, 典型：1.6, 最大：2.0
- 衰减：
- 779.0~804.0MHz: 35 dB, 41 dB
- 869.0 ~ 894.0 MHz: 40 dB, 45 dB
- 1565.42～1605.89MHz: 35 dB, 44 dB
- 1648.0 ~ 1698.0 MHz: 35 dB, 44 dB
- 1710.0 ~ 1785.0 MHz: 35 dB, 42 dB
- 1805.0 ~ 1880.0 MHz: 33 dB, 40 dB
- 1920.0~1980.0 MHz: 30 dB, 38 dB
- 2110.0~2170.0MHz: 30 dB, 35 dB
- 2400.0～2557.0MHz: 25 dB, 31 dB
- 4900.0~5950.0MHz: 20 dB, 33 dB
ANT 到 RX (f0 = 881.5 MHz)
- 插入损耗：869～894 MHz, 最小：二, 典型：1.8 dB, 最大：2.3 dB
- 幅度波动：869~894MHz, 最小：二, 典型：0.4 dB, 最大：1.2 dB
- 相位平衡：869～894 MHz, 最小：-10 度, 典型：+0.1/+2.5 度, 最大：+10 度
- 幅度平衡：869~894 MHz, 最小：-1.0 dB, 典型：-0.1/+0.4 dB, 最大：+1.0 dB
- 电压驻波比：869 ~ 894 MHz, 最小：二, 典型：1.7, 最大：2.0
- 衰减：
- 824.0 ~ 849.0 MHz: 48 dB, 52 dB
- 1710.0 ~ 1788.0 MHz: 45 dB, 51 dB
- 1850.0 ~ 1920.0 MHz: 45 dB, 50 dB
- 1920.0 ~ 1980.0 MHz: 45 dB, 50 dB
- 2400.0 ~ 2500.0 MHz: 44 dB, 49 dB
- 3476.0 ~ 3576.0 MHz: 40 dB, 46 dB
- 4900.0 ~ 5950.0 MHz: 30 dB, 40 dB
TX 到 RX
- 隔离度：824～849MHz, 最小：53 dB, 典型：56 dB
- 隔离度：869～894 MHz, 最小：45 dB, 典型：48 dB
应用领域
- 无线通信设备
- 移动通信基站
- 滤波器模块
