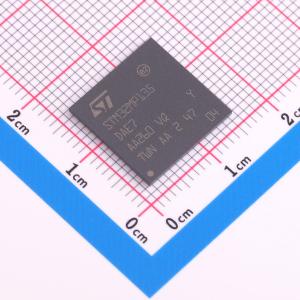

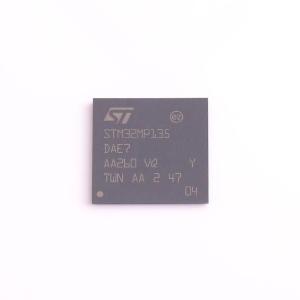

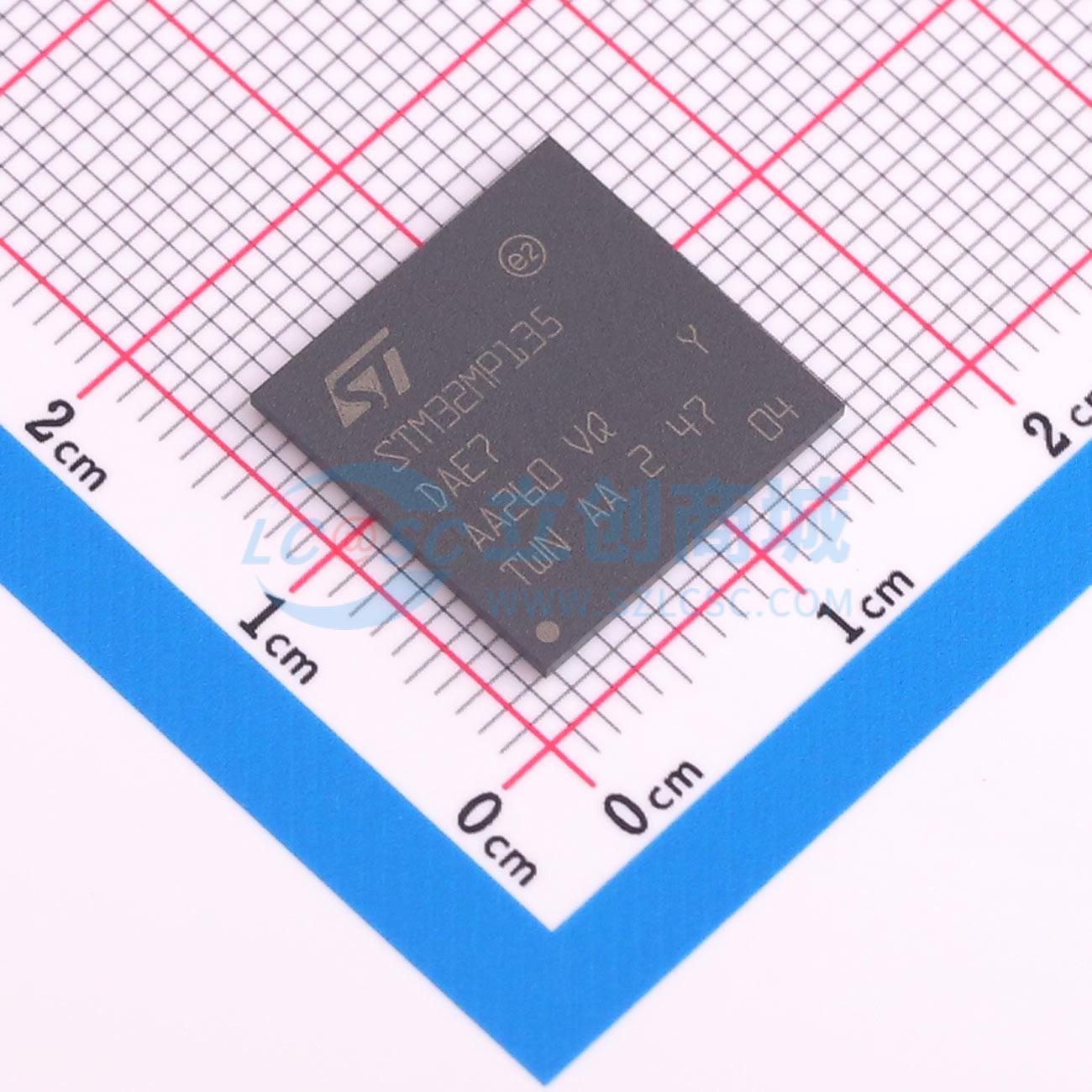

STM32MP135DAE7
最高1 GHz的Arm Cortex-A7处理器、LCD-TFT显示屏、摄像头接口、2路以太网接口、2路CAN FD接口、2路ADC、24个定时器、音频接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体先进的专利技术。核心：32位Arm Cortex-A7，L1 32KB指令/32KB数据缓存，128KB统一二级缓存，具备Arm NEON和Arm TrustZone。存储器：外部DDR内存最大1GB，支持LPDDR2/LPDDR3-1066 16位、DDR3/DDR3L-1066 16位；168KB内部SRAM（128KB AXI SYSRAM + 32KB AHB SRAM + 8KB备份域SRAM）；双Quad-SPI内存接口；灵活的外部内存控制器，最大16位数据总线，可连接外部IC和SLC NAND内存，支持8位ECC。安全/防护：TrustZone外设，12个防篡改引脚（包括5个主动防篡改），具备温度、电压、频率和32kHz监测功能。复位和电源管理：1.71V至3.6V I/O电源（5V耐受I/O），POR、PDR、PVD和BOR，片上LDO（USB 1.8V、1.1V），备份稳压器（~0.9V），内部温度传感器，低功耗模式（睡眠、停止、LPLV-停止、LPLV-停止2和待机）。时钟管理：内部振荡器（64MHz HSI振荡器、4MHz CSI振荡器、32kHz LSI振荡器），外部振荡器（8-48MHz HSE振荡器、32.768kHz LSE振荡器），4个带分数模式的PLL。通用输入/输出：最多135个带中断功能的安全I/O端口，最多6个唤醒功能。互连矩阵：2个总线矩阵，64位Arm AMBA AXI互连，最高266MHz；32位Arm AMBA AHB互连，最高209MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32MP135DAE7
- 商品编号
- C5360919
- 商品封装

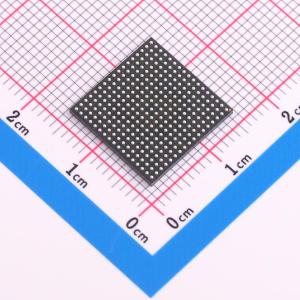

- LFBGA-289(14x14)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-A系列 | |
| CPU位数 | 32 Bit |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 168KB | |
| 工作电压 | 1.71V~3.6V |
商品特性
- 包含意法半导体先进的专利技术
- 核心：32位 Arm® Cortex®-A7 处理器，配备 32 Kbyte 指令缓存和 32 Kbyte 数据缓存，128 Kbyte 统一二级缓存，支持 Arm® NEON™ 和 Arm® TrustZone® 技术
- 存储器：支持高达 1 Gbyte 的外部 DDR 存储器，支持 LPDDR2/LPDDR3-1066 16位 或 DDR3/DDR3L-1066 16位，内置 168 Kbyte SRAM（包括 128 Kbyte AXI 系统 RAM、32 Kbyte AHB SRAM 和 8 Kbyte 备份域 SRAM），双路四线 SPI 存储器接口，灵活的外部存储器控制器，支持 16 位数据总线，可连接外部集成电路和带 8 位 ECC 的 SLC NAND 闪存
- 安全/可靠性：支持 TrustZone® 外设，包含 12 个防篡改引脚（其中 5 个为主动防篡改），具备温度、电压、频率和 32 kHz 时钟监控功能
- 复位与电源管理：I/O 供电电压范围 1.71 V 至 3.6 V（支持 5 V 容限 I/O），具备上电复位、掉电复位、可编程电压检测器和欠压复位功能，内置低压差线性稳压器（用于 USB 的 1.8 V 和 1.1 V），备份稳压器（~0.9 V），内部温度传感器，支持多种低功耗模式：睡眠、停止、低功耗低电压停止、低功耗低电压停止 2 和待机模式，支持待机模式下的 DDR 数据保持，提供对配套电源管理集成电路的控制接口
- 时钟管理：内部振荡器包括 64 MHz HSI、4 MHz CSI 和 32 kHz LSI，外部振荡器支持 8~48 MHz HSE 和 32.768 kHz LSE，配备 4 个支持分数模式的锁相环
- 通用输入/输出：多达 135 个具备中断能力的受保护 I/O 端口，支持多达 6 个唤醒源
- 互连矩阵：包含 2 个总线矩阵，64 位 Arm® AMBA® AXI 互连（最高 266 MHz），32 位 Arm® AMBA® AHB 互连（最高 209 MHz）
- 4 个直接内存访问控制器以减轻 CPU 负载：总计 56 个物理通道，包括 1 个高速通用主直接内存访问控制器，3 个具备 FIFO 和请求路由能力的双端口 DMA，用于优化外设管理
- 多达 30 个通信外设：5×I²C（支持 FM+ 1 Mbit/s，SMBus/PMBus™），4×UART + 4×USART（最高 12.5 Mbit/s，支持 ISO7816、LIN、IrDA、SPI），5×SPI（最高 50 Mbit/s，其中 4 个支持全双工 I²S 音频，可通过内部音频锁相环或外部时钟实现高精度），2×QUADSPI，2×SAI（立体声音频，支持 I²S、PDM、SPDIF 发送），SPDIF 接收器（4 路输入），2×SDMMC（最高 8 位，支持 SD/e-MMC™/SDIO），2×CAN 控制器（支持 CAN FD 协议），2×USB2.0 高速主机 或 1×USB2.0 高速主机 + 1×USB2.0 高速 OTG 同时工作，2×以太网 MAC/GMAC（支持 IEEE 1588v2 硬件，MII/RMII/RGMII 接口），8 至 16 位摄像头接口，支持彩色或单色模式下最高 3 百万像素 < 30 帧/秒 或 5 百万像素 < 15 帧/秒，像素时钟最高 < 120 MHz
- 6 个模拟外设：2×模数转换器（最高 12 位分辨率，最高 5 Msps），1×温度传感器，1×用于 Σ-Δ 调制器的数字滤波器（4 通道，2 个滤波器），支持内部或外部 ADC 参考电压 VREF+
- 图形：LCD-TFT 控制器，最高支持 24 位 // RGB888 格式，最高支持 WXGA（1366 × 768）@60 帧/秒 或 Full HD（1920 × 1080）@ 30 帧/秒，像素时钟最高 90 MHz，两个图层（包含 1 个受保护层），支持可编程颜色查找表
- 多达 24 个定时器和 2 个看门狗：2×32 位定时器（支持最多 4 路输入捕获/输出比较/PWM 或脉冲计数及正交编码器输入），2×16 位高级定时器，10×16 位通用定时器（包含 2 个无 PWM 的基本定时器），5×16 位低功耗定时器，具备亚秒级精度和硬件日历的安全实时时钟，4 个 Cortex-A7 系统定时器（安全、非安全、虚拟、虚拟机管理程序），2×独立看门狗
- 硬件加速：支持 SCA 的 ECDSA 验证，哈希处理器（支持 SHA-1、SHA-224、SHA-256、SHA-384、SHA-512、SHA-3，HMAC），1×真随机数发生器（6 个三重振荡器），1×循环冗余校验计算单元
- 调试模式：Arm® CoreSight™ 跟踪和调试，SWD 和 JTAG 接口可用作通用输入/输出，4 Kbyte 嵌入式跟踪缓冲区
- 3072 位熔丝，包含 96 位标识符，用户可用位高达 1280 位
- 所有封装均符合 ECOPACK2 环保标准
