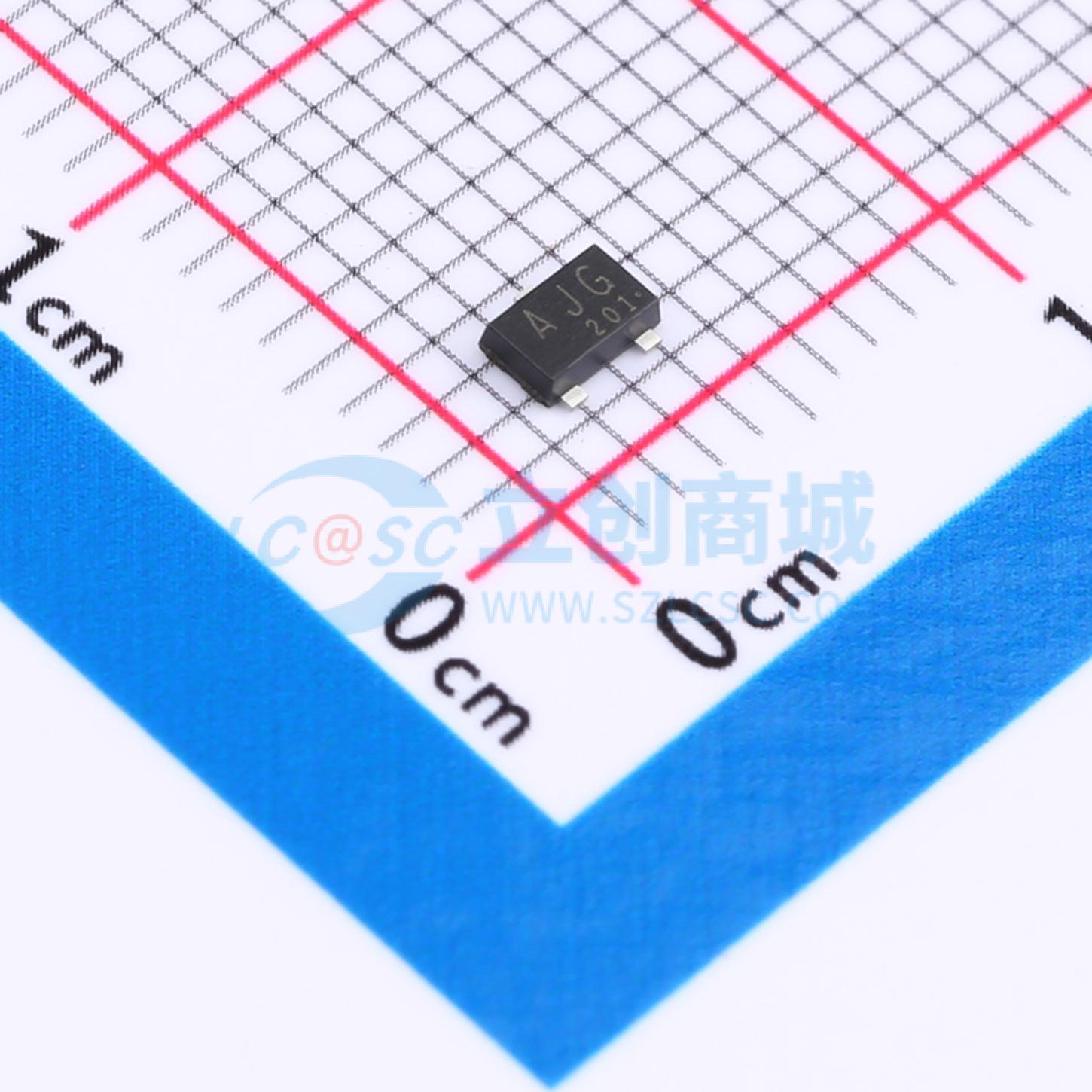

温馨提醒：图片仅供参考，商品以实物为准
SSM3J377R,LF
1个P沟道 耐压:20V 电流:3.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：AEC-Q101合格。 1.5V栅极驱动电压。 低漏源导通电阻：ΔRDS(ON) = 240 mΩ (最大值) (VGS = -1.5 V)；RDS(ON) = 168 mΩ (最大值) (VGS = -1.8 V)；RDS(ON) = 123 mΩ (最大值) (VGS = -2.5 V)；RDS(ON) = 93 mΩ (最大值) (VGS = -4.5 V)。应用：电源管理开关
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM3J377R,LF
- 商品编号
- C5358558
- 商品封装
- SOT-23F
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.9A | |
| 导通电阻(RDS(on)) | 93mΩ@4.5V,3.9A | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.6nC@4.5V | |
| 输入电容(Ciss) | 290pF@10V | |
| 反向传输电容(Crss) | 32pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 44pF |
商品特性
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 降低开关和传导损耗
- 超低栅极电荷（Qg）
- 雪崩能量额定值（UIS）
应用领域
- 开关模式电源（SMPS）
- 功率因数校正电源（PFC）
- 照明
- 高强度气体放电灯（HID）
- 荧光灯镇流器照明
- 工业领域
- 焊接
- 感应加热
- 电机驱动
- 电池充电器
- 可再生能源
- 太阳能（光伏逆变器）
