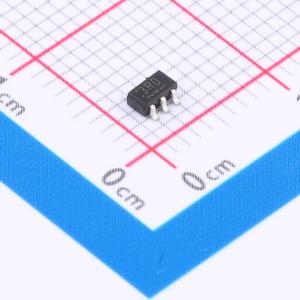

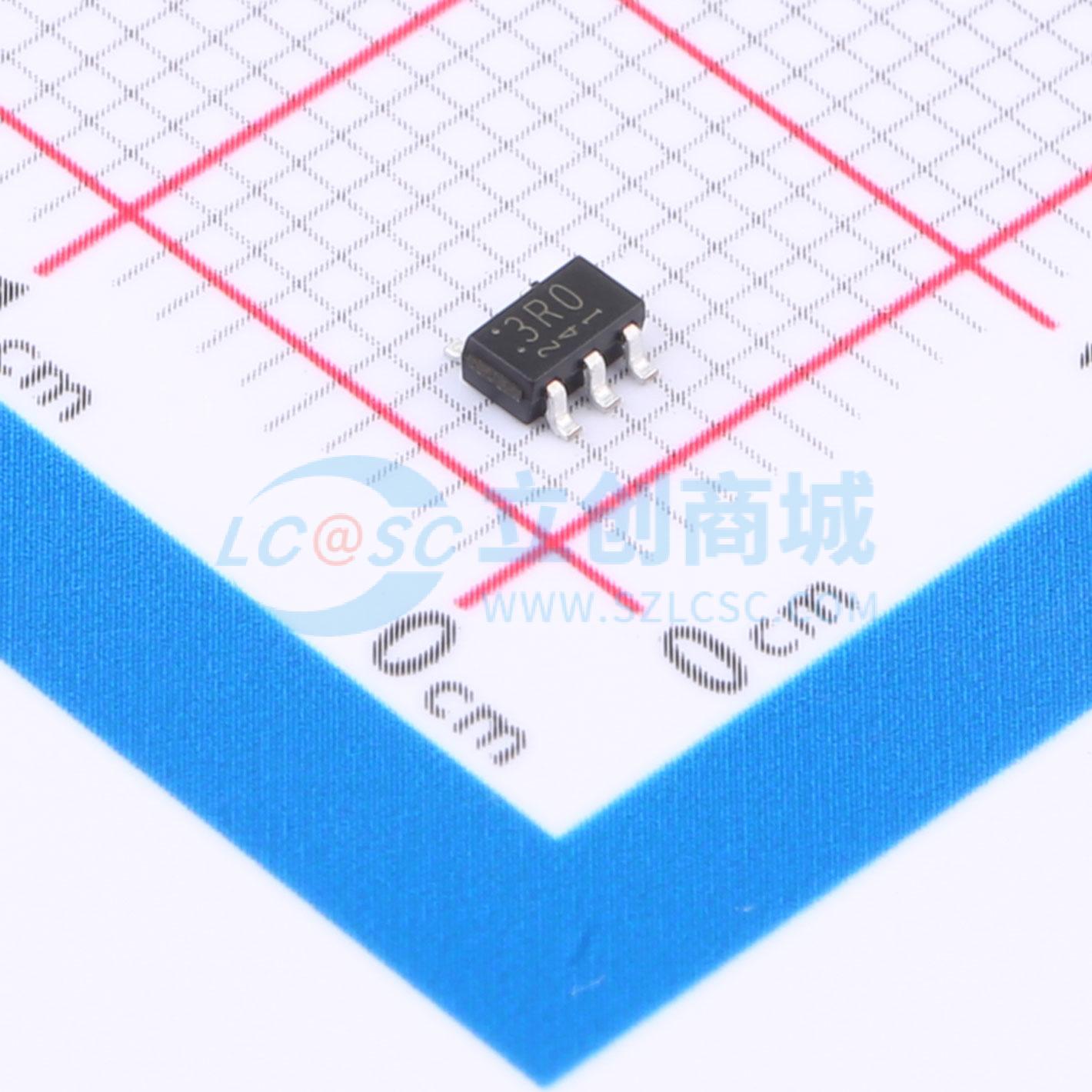

温馨提醒：图片仅供参考，商品以实物为准

TCR3UF30A,LM

3V 300mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CMOS 工艺单输出电压调节器，具有开/关控制输入，特点是超低静态偏置电流和低压降电压。这些电压调节器提供 0.8 V 至 5.0 V 之间的固定输出电压，能够驱动高达 300 mA 的电流。它们具有过流保护、热关断功能和自动放电选项。采用通用封装 SMV（2.9 mm x 2.8 mm；厚度 1.1 mm（典型值）），在 3.3 V 输出、输出电流为 300 mA 时，具有 206 mV 的低压降电压。由于可以使用 1 μF 的小型陶瓷输入和输出电容器，这些器件非常适合需要高密度电路板组装的便携式应用，如手机、物联网设备和可穿戴设备。
品牌名称: TOSHIBA(东芝)
商品型号: TCR3UF30A,LM
商品编号: C5358561
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TCR3UF系列是采用CMOS工艺的单输出电压调节器，带有开/关控制输入，具有超低静态偏置电流和低压差电压的特点。这些电压调节器提供0.8V至5.0V之间的固定输出电压，能够驱动高达300mA的电流。它们具备过流保护、热关断功能和自动放电选项。TCR3UF系列采用通用封装SMV（2.9mm x 2.8mm；厚度1.1mm（典型值）），在3.3V输出、输出电流为300mA时，压差电压低至206mV。由于TCR3UF系列可以使用1μF的小型陶瓷输入和输出电容器，因此这些器件非常适合需要高密度电路板组装的便携式应用，如手机、物联网设备和可穿戴设备。重量：SMV（SOT - 25）（SC - 74A）：16mg（典型值）。

商品特性

低静态偏置电流（输出电流为0mA、输出电压高达1.5V时，偏置电流IB = 0.34μA（典型值））
输出电压为0.8V时，纹波抑制比高达70dB
快速负载瞬态响应，输出电压为0.8V、输出电流在1mA至50mA之间变化时，响应为 - 51/+36mV
低压差电压，输出电压为3.3V、输出电流为300mA时，压差电压VDO = 206mV（典型值）
宽范围输出电压，输出电压VOUT = 0.8至5.0V
高输出电压精度，±1.0%（1.8V ≤ VOUT）
自动放电（TCR3UFxxA系列）/非放电（TCR3UFxxB系列）选项
过流保护
热关断
浪涌电流降低
控制端和地之间下拉连接
可使用陶瓷电容器（输入电容CIN = 1μF，输出电容COUT = 1μF）
通用封装SMV（SOT - 25）（SC - 74A）

应用领域

便携式应用
物联网设备
可穿戴设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)

	属性	参数值
	压差	287mV@(300mA)
	噪声	41uVrms
	功能特性	使能控制；过流保护；输出放电；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出类型	固定
	输出通道数	1
