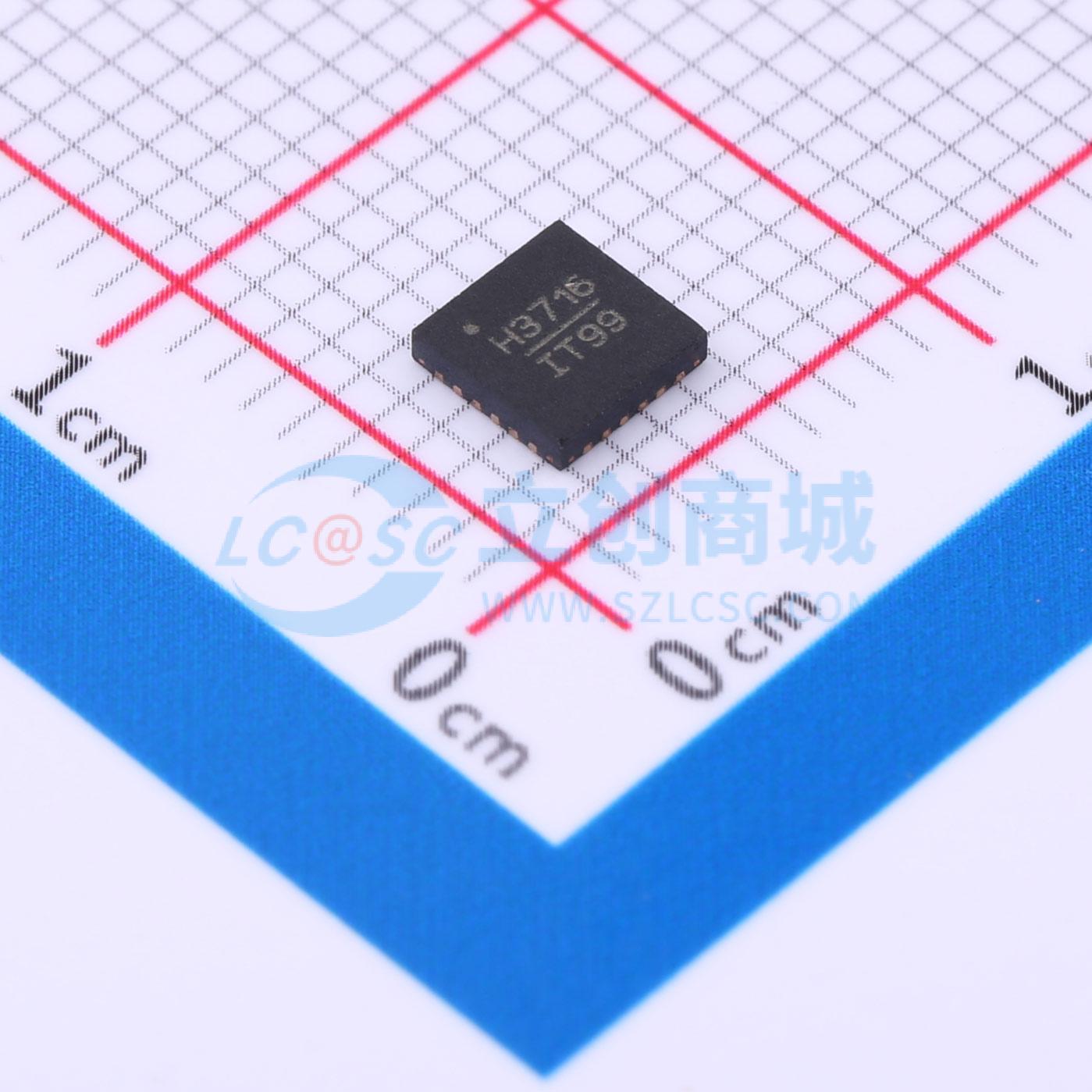

HMC3716LP4ETR
数字相位频率检测器 10 - 1300 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HBT数字鉴频鉴相器10-1300MHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC3716LP4ETR
- 商品编号
- C5358494
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 10MHz~1.3GHz | |
| 输入范围 | -10dBm~5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 115mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC3716LP4E是一款数字鉴相鉴频器，工作频率范围为10至1300MHz，适用于低相位噪声合成器应用。 其高频工作特性与超低相位噪声本底相结合，使得合成器能够实现宽环路带宽和低N值，从而实现快速切换和极低的相位噪声。当与差分环路放大器配合使用时，HMC3716LP4E可产生输出电压，用于将压控振荡器（VCO）与参考振荡器进行锁相。 该器件采用24引脚、4x4mm无引脚QFN表面贴装封装，带有外露接地焊盘，可改善射频和散热性能。
商品特性
- 超低单边带相位噪声本底：在100MHz频率、10kHz频偏下为-153dBc/Hz
- 集成输出电阻
- 改善输入灵敏度
- 锁定检测和反相功能
- 24引脚4x4mm SMT封装
应用领域
- 点对点无线电
- 卫星通信系统
- 同步光纤网（SONET）时钟生成
