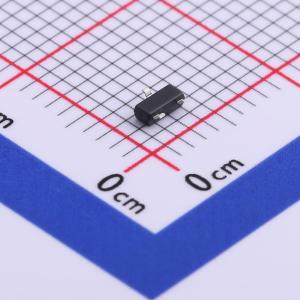

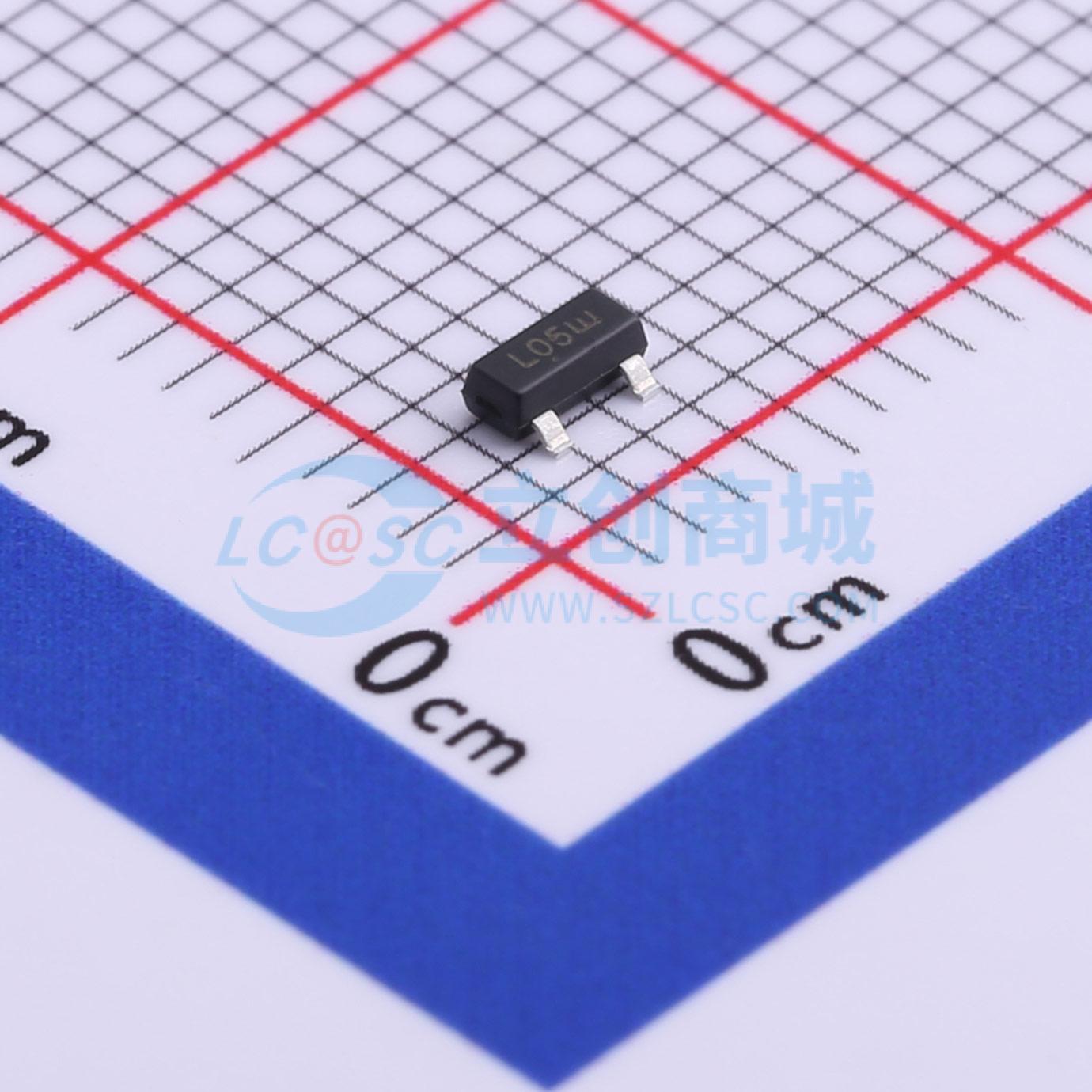

温馨提醒：图片仅供参考，商品以实物为准
TPSL05T1G
单向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：150瓦峰值脉冲功率（tp = 8/20μs）。 高速数据线瞬态保护，符合IEC 61000-4-2（ESD）±15kV（空气），±8kV（接触），IEC 61000-4-4（EFT）40A（5/50ns）。 工作电压：5V。 保护两条单向线路。 低工作电压和钳位电压。 固态硅雪崩技术。应用：USB电源和数据线保护。 显示器和液晶面板I²C总线保护
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSL05T1G
- 商品编号
- C587138
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF |
商品特性
- 在8/20μs波形下，峰值脉冲功率为150W
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 在8/20μs波形下，峰值脉冲功率为150W
- 保护两条单向线路
- 低工作和钳位电压
- 固态硅雪崩技术
应用领域
- USB电源和数据线保护
- 显示器和液晶面板
- I²C总线保护
- 便携式仪器
- 机顶盒
