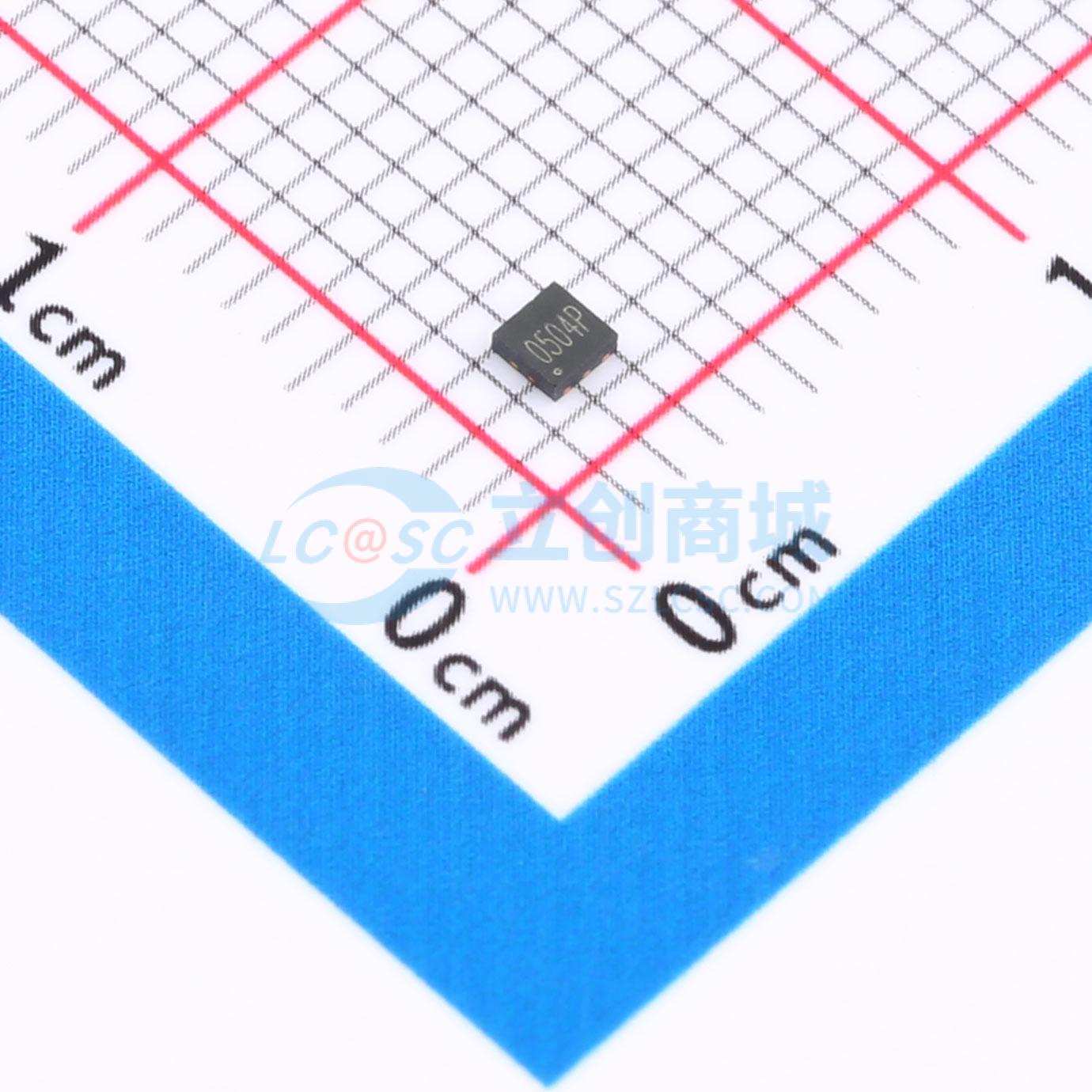

TPESD0514PA实物图

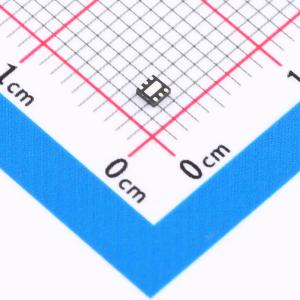

  • TPESD0514PA商品缩略图
  • TPESD0514PA商品缩略图
  • TPESD0514PA商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPESD0514PA

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：每线120瓦峰值脉冲功率（tp = 8/20μs）。 保护两条或四条I/O线。 低电容：典型值0.35 pF（I/O到I/O）。 低工作电压：5V。 符合RoHS标准。 IEC61000-4-2（ESD）抗扰度测试：空气放电±25kV，接触放电±20kV。应用：高清多媒体接口（HDMI）。 数字视频接口（DVI）
品牌名称
TECH PUBLIC(台舟)
商品型号
TPESD0514PA
商品编号
C587165
商品封装
DFN1616-6-EP​
包装方式
编带
商品毛重
0.092克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
反向截止电压(Vrwm)5V
钳位电压25V
峰值脉冲功率(Ppp)120W@8/20us
击穿电压9V
属性参数值
反向电流(Ir)200nA
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型ESD
Cj-结电容0.35pF

商品特性

  • 每线路120瓦峰值脉冲功率（tp = 8/20 μs）
  • 保护两条或四条I/O线路
  • 低电容：典型值0.35 pF（I/O到I/O）
  • 低工作电压：5V
  • 符合RoHS标准
  • IEC61000 - 4 - 2（ESD）±25 kV（空气），±20 kV（接触）
  • IEC61000 - 4 - 4（EFT）40A（5/50 ns）
  • IEC61000 - 4 - 5（雷击）4A（8/20 μs）
  • 超低泄漏：纳安级
  • UL可燃性分类等级94V - 0
  • 湿度敏感度：符合J - STD - 020的3级

应用领域

  • 高清多媒体接口（HDMI）
  • 数字视频接口（DVI）
  • 统一显示接口（UDI）
  • MDDI端口
  • PCI Express串行ATA

数据手册PDF
