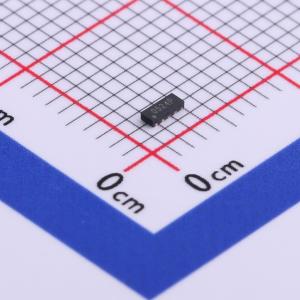

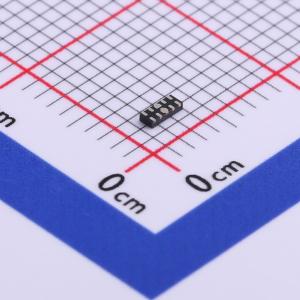

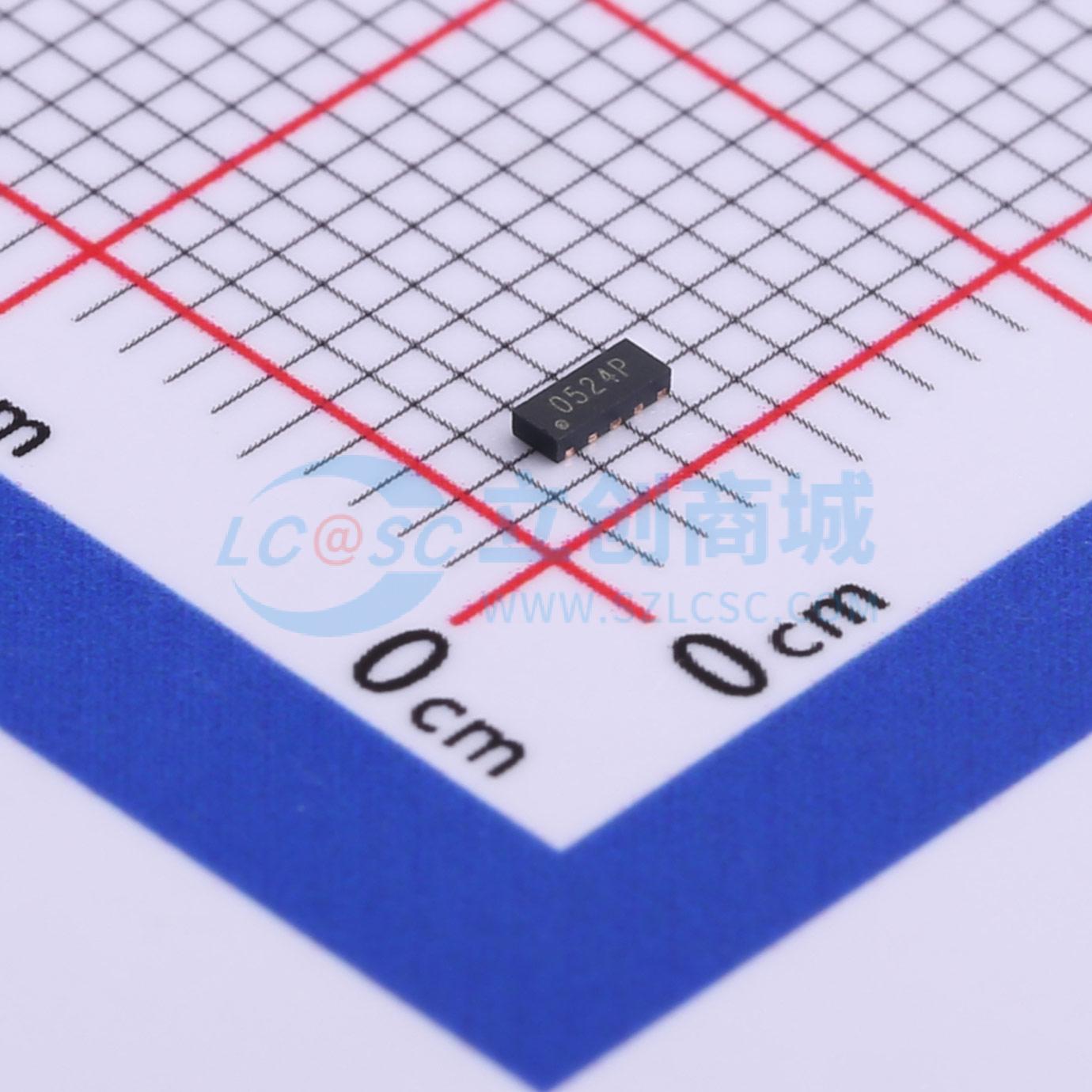

TPRCLAMP0524P
5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：每线120瓦峰值脉冲功率 (tp = 8 / 20μs)。 保护两条或四条I/O线。 低电容：0.35pF（典型值，I/O到I/O）。 低工作电压：5V。 符合RoHS标准。 IEC61000-4-2 (ESD) 空气放电：±25kV，接触放电：±20kV。应用：高清多媒体接口 (HDMI)。 数字视频接口 (DVI)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP0524P
- 商品编号
- C587147
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.35pF |
商品特性
- 每线路120瓦峰值脉冲功率（tp = 8/20μs）
- 保护两条或四条I/O线路
- 低电容：典型值0.35 pF（I/O到I/O）
- 低工作电压：5V
- 符合RoHS标准
- IEC61000 - 4 - 2（ESD）±25kV（空气），±20kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷电）4A（8 / 20μs）
应用领域
-高清晰度多媒体接口(HDMI)-数字视频接口(DVI)-统一显示接口(UDI)-MDDI端口-PCI Express-串行ATA
