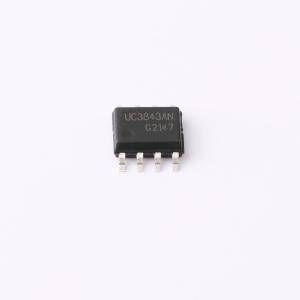

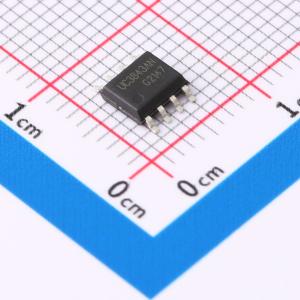

温馨提醒：图片仅供参考，商品以实物为准
UC3843AN
电流控制方式的脉宽调制集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UC3843AN是开关电源用电流控制方式的脉宽调制集成电路,具有低起动电流、稳定的内部基准电压源、大电流推挽输出、工作频率可到500kHz等特点。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- UC3843AN
- 商品编号
- C5355498
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | - | |
| 开关频率 | 47kHz~57kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 欠压锁定；欠压保护(UVP) | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
UC3843AN是开关电源用电流控制方式的脉宽调制集成电路。与电压控制方式相比在负载响应和线性调整度等方面有很多优越之处。
商品特性
- 内含欠电压锁定电路
- 低起动电流(典型值为70uA)
- 稳定的内部基准电压源
- 大电流推挽输出(驱动电流达1A)
- 工作频率可到500kHz
- 自动负反馈补偿电路
- 双脉冲抑制
- 较强的负载响应特性
