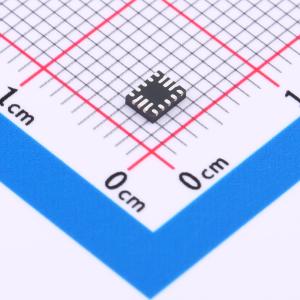

温馨提醒：图片仅供参考，商品以实物为准
LS2406ERQ23
28V, 6A 电子保险丝，带真反向阻断和快速角色交换功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LS2406ERQ23 是一款先进的 28V、额定电流为 6A 的限流开关，可为系统提供过载、短路、输入电压浪涌、过大浪涌电流、过热和反向电流保护。内置的 24mΩ 超低导通电阻功率开关有助于降低正常运行期间的功率损耗。限流水平最高可设置为 6A
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- LS2406ERQ23
- 商品编号
- C5355481
- 商品封装
- QFN-16(2.5x3.2)
- 包装方式
- 编带
- 商品毛重
- 0.053333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置共源FET | |
| 通道数 | 1 | |
| 阈值电压 | - | |
| 触发电流 | - | |
| 工作电压 | 3V~24V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | 24mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3.2mm | |
| 宽度 | 2.5mm | |
| 高度 | 0.75mm | |
| 功能特性 | 过载保护；热保护；过流保护；过压钳位保护；欠压锁定；短路保护；软启动 |
商品概述
LS2406ERQ23是一款先进的28V、额定电流为6A的限流开关，可为系统提供过载、短路、输入电压浪涌、过大浪涌电流、过温和反向电流保护。内置的24mΩ超低RDS(ON)功率开关有助于降低正常运行期间的功率损耗。通过外部电阻，限流水平最高可设置为6A。LS2406ERQ23集成了热折返功能和过温关断保护。无论使能信号EN的逻辑状态如何，LS2406ERQ23都具备始终反向电流阻断功能。还实现了快速角色互换功能，以满足USB电力传输规范中定义的时序要求。集成的输入和输出放电功能可使输入和输出端口的电压电平放电，以满足USB电力传输规范的要求。LS2406ERQ23采用16引脚、2.5mm×3.2mm的薄型QFN封装。
商品特性
- 宽工作电压范围：3V至24V
- 最大输入/输出电压：30V
- 集成24mΩ超低导通保护开关
- 外部可调限流，最高可达6A
- 外部可调输入过压保护(OVP)阈值
- 外部可调软启动(SS)时间
- 通过逻辑信号支持快速角色互换功能，可绕过软启动时间
- 始终真正反向电流阻断
- 短路保护
- 故障指示、输入和输出放电功能
- 热关断保护和自动恢复
- QFN2.5×3.2 - 16L封装
- 无铅且符合RoHS标准
- 通过UL/CSA 62368 - 1要求的UL认证
应用领域
- 笔记本电脑、台式电脑
- 平板电脑
- 服务器
- 扩展坞
- 网络设备
- 工业领域
- 直流风扇
- 存储设备(SSD / HDD)
- 雷电接口 / USB Type - C PD
