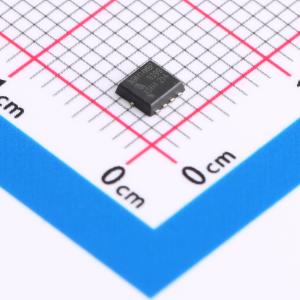

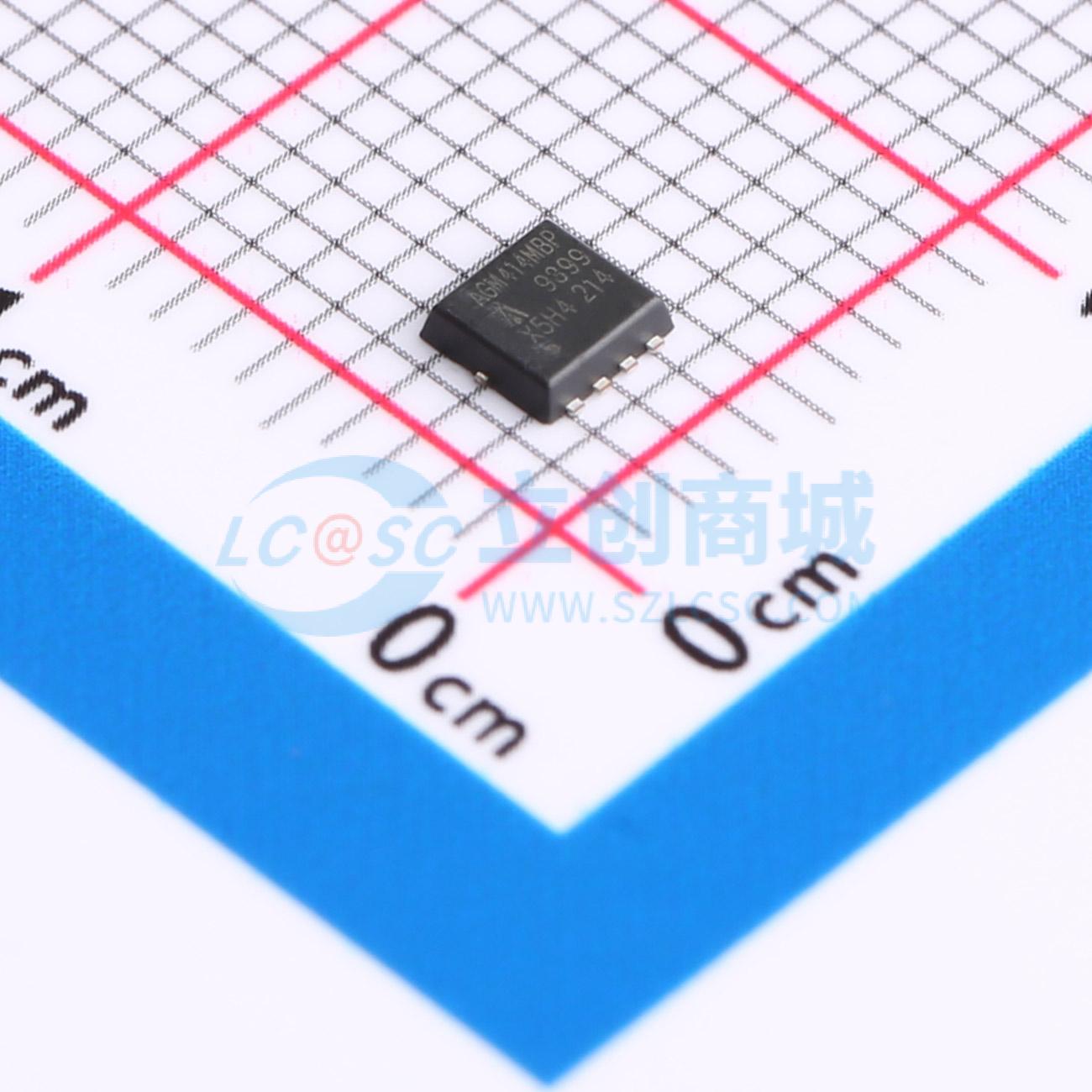

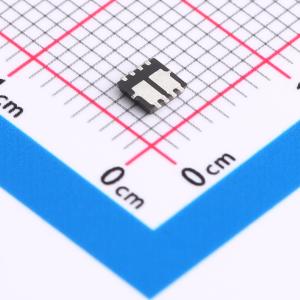

温馨提醒：图片仅供参考，商品以实物为准
AGM414MBP
2个N沟道 耐压:40V 电流:22A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM414MBP将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM414MBP
- 商品编号
- C5349116
- 商品封装
- PDFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 22A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 475pF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 75pF |
商品概述
这款功率MOSFET采用了东微半导体（Truesemi）先进的平面条形DMOS技术制造。该先进技术经过特别设计，可最大程度降低导通电阻，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正。
商品特性
- 4A、600V，最大漏源导通电阻 = 3.2 Ω（栅源电压 = 10 V时）
- 低栅极电荷（典型值8.5nC）
- 高耐用性
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
应用领域
- 高效开关模式电源
- 基于半桥拓扑的有源功率因数校正
