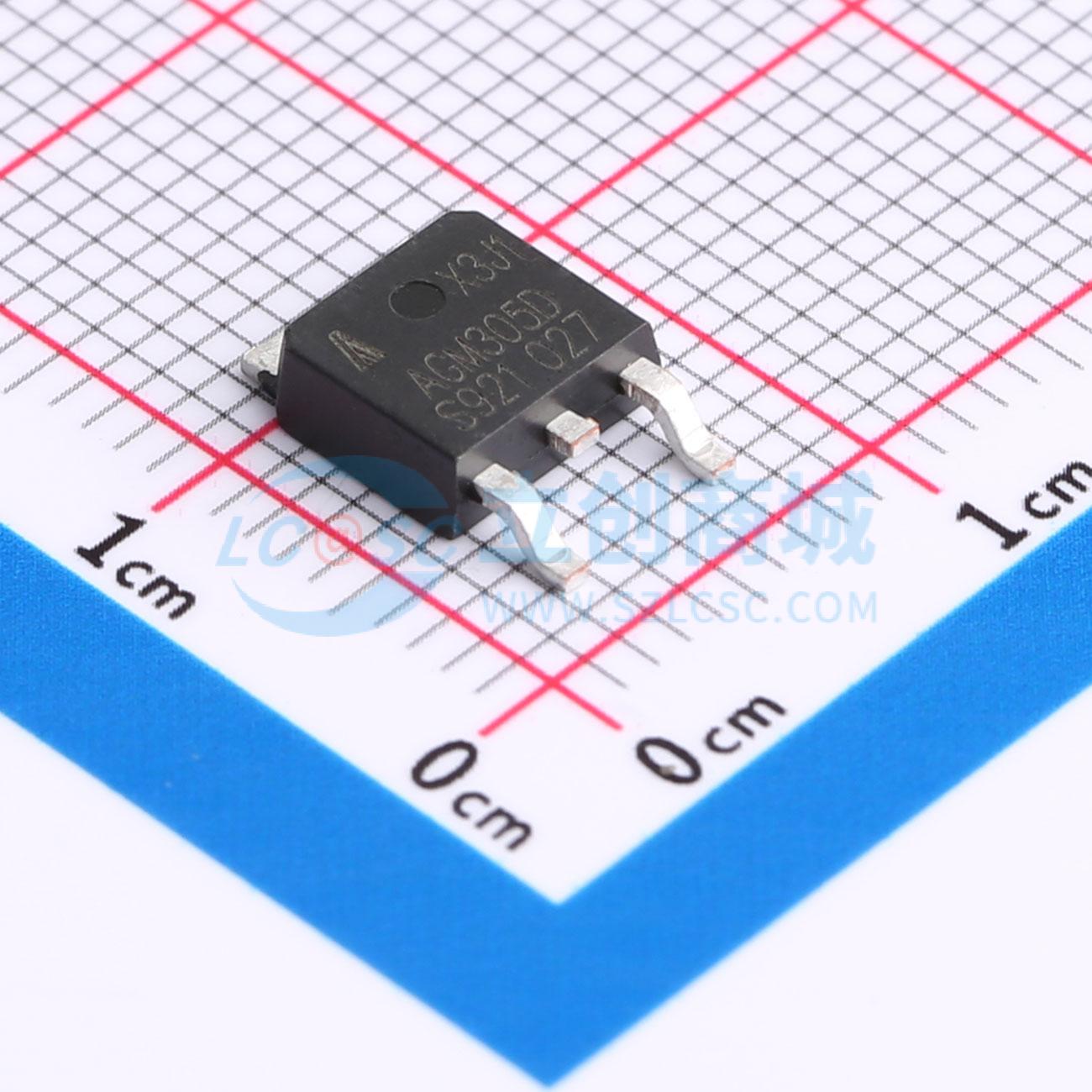

AGM305D
1个N沟道 耐压:30V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AGM305D将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM305D
- 商品编号
- C5349124
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V；5.8mΩ@4.5V | |
| 耗散功率(Pd) | 70W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 1.24nF | |
| 反向传输电容(Crss) | 185pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 235pF |
商品概述
第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 D²PAK是一种表面贴装功率封装，能够容纳尺寸达HEX - 4的芯片。在现有的任何表面贴装封装中，它具备最高的功率处理能力和尽可能低的导通电阻。由于其内部连接电阻低，D²PAK适用于大电流应用，在典型的表面贴装应用中可耗散高达2.0 W的功率。通孔版本（IRFBF20L、SiHFBF20L）适用于薄型应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),可最大程度降低传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
-MB/VGA Vcore-开关电源二次同步整流器-负载点应用-无刷直流电机驱动器
