温馨提醒：图片仅供参考，商品以实物为准

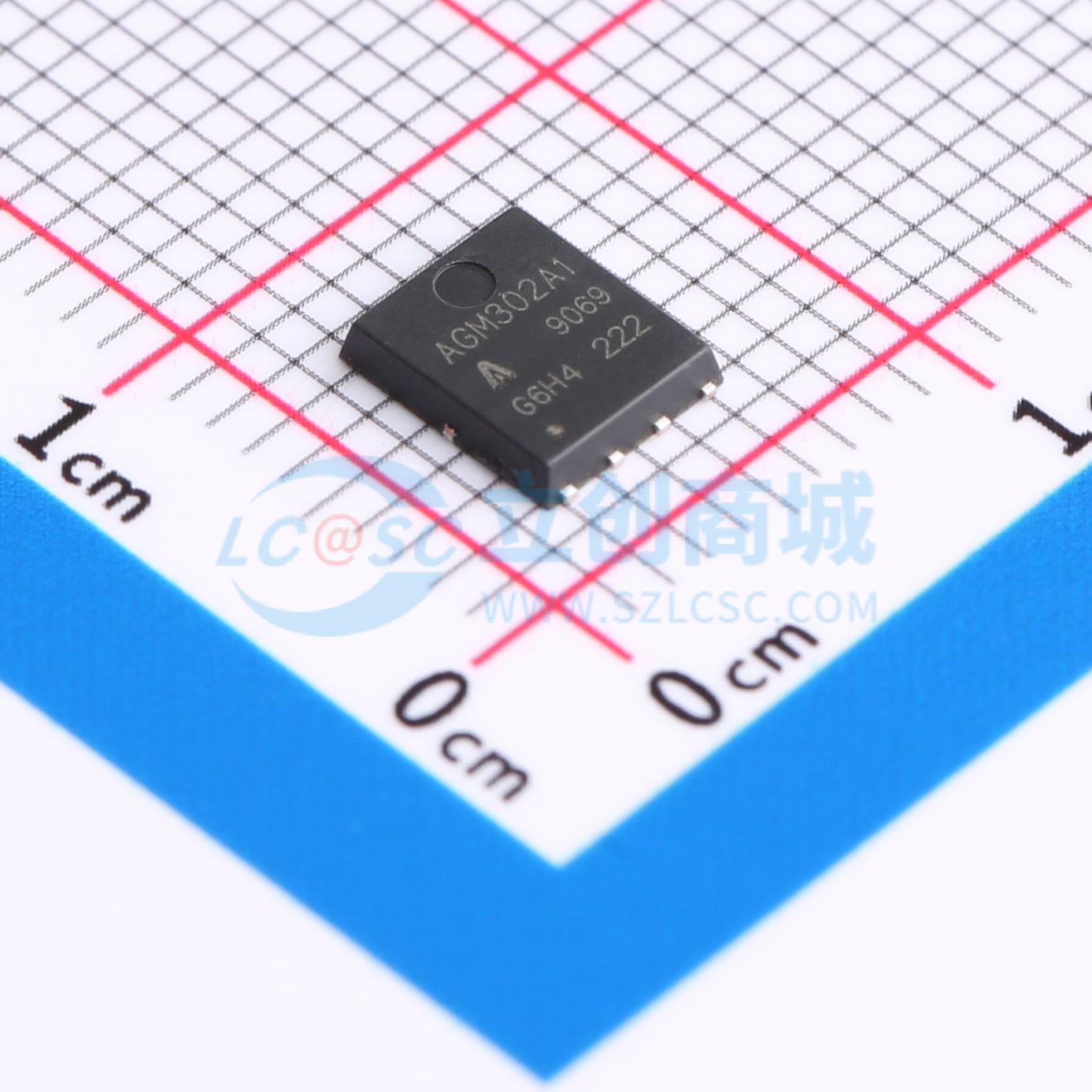

AGM302A1
1个N沟道 耐压:30V 电流:180A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AGM302A1将先进的沟槽MOSFET技术与低电阻封装相结合，以实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM302A1
- 商品编号
- C5349122
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 180A | |
| 导通电阻(RDS(on)) | 1.8mΩ@10V | |
| 耗散功率(Pd) | 83W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 100nC@10V | |
| 输入电容(Ciss) | 4.85nF | |
| 反向传输电容(Crss) | 480pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 520pF |
商品概述
SOP-8封装通过定制引线框架进行了改进，具有增强的热特性和多芯片封装能力，使其非常适合各种电源应用。通过这些改进，在应用中使用多个器件时可显著减少电路板空间。该封装适用于气相、红外或波峰焊接技术。在典型的PCB安装应用中，功率耗散可超过0.8W。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),可将传导损耗降至最低
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
-主板/显卡核心电压-开关电源二次同步整流器-负载点应用-无刷直流电机驱动器
