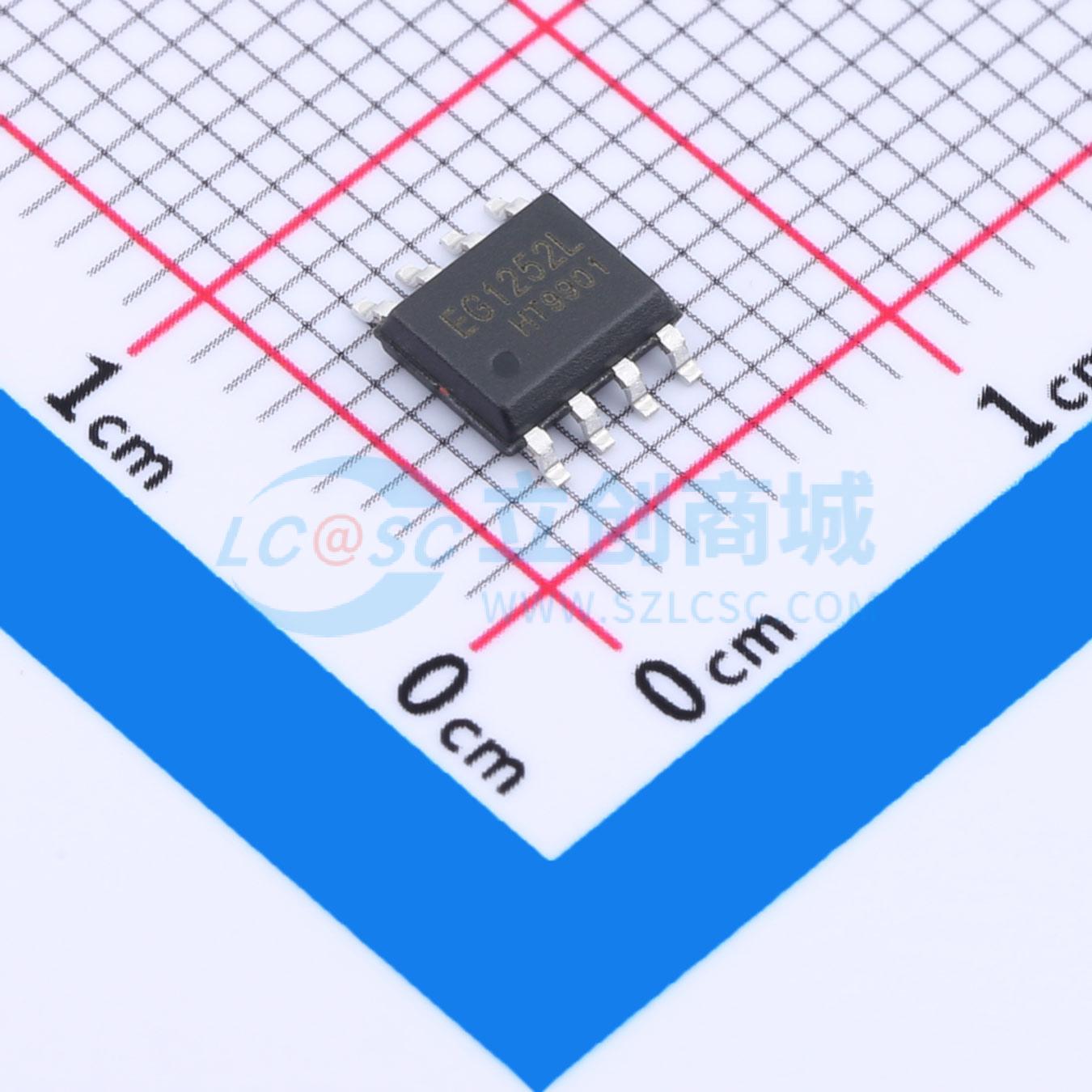

EG1252L
高性能电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能电流模式PWM控制器
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1252L
- 商品编号
- C5346623
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.8V~28.2V | |
| 开关频率 | 68kHz~83kHz | |
| 最大占空比 | 46% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式；正激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -45℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
EG1252L 是一款高性价比电流模式 PWM 控制器，适合于中、大等功率反激电源方案以及正激电源方案。 EG1252L 内置抖频功能，具有优良的 EMI 特性。芯片采用打嗝模式控制轻负载和零负载。 EG1252L 内置有完备的保护功能：VCC 欠压保护（UVLO）、VCC 过压保护（VOP）、 逐周期电流限制 、输入欠压保护、过载保护、过热保护、软启动等。
商品特性
- 优良的 EMI 特性
- 外围器件少
- 外置 NTC 温度保护功能
- 输入欠压保护
- 光耦开路保护
- 最大占空比 50%
- 电流模式控制
- 外置电阻可设 PWM 频率
- 打嗝模式控制
- 逐周期电流限制
- 内置前沿消隐
- 低启动电流
- 封装形式 SOP8
应用领域
- LED 屏
- 锂电池充电器
- 铅酸电池充电器
- 适配器电机驱动电源
