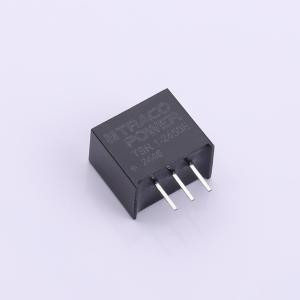

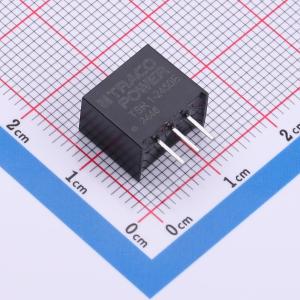

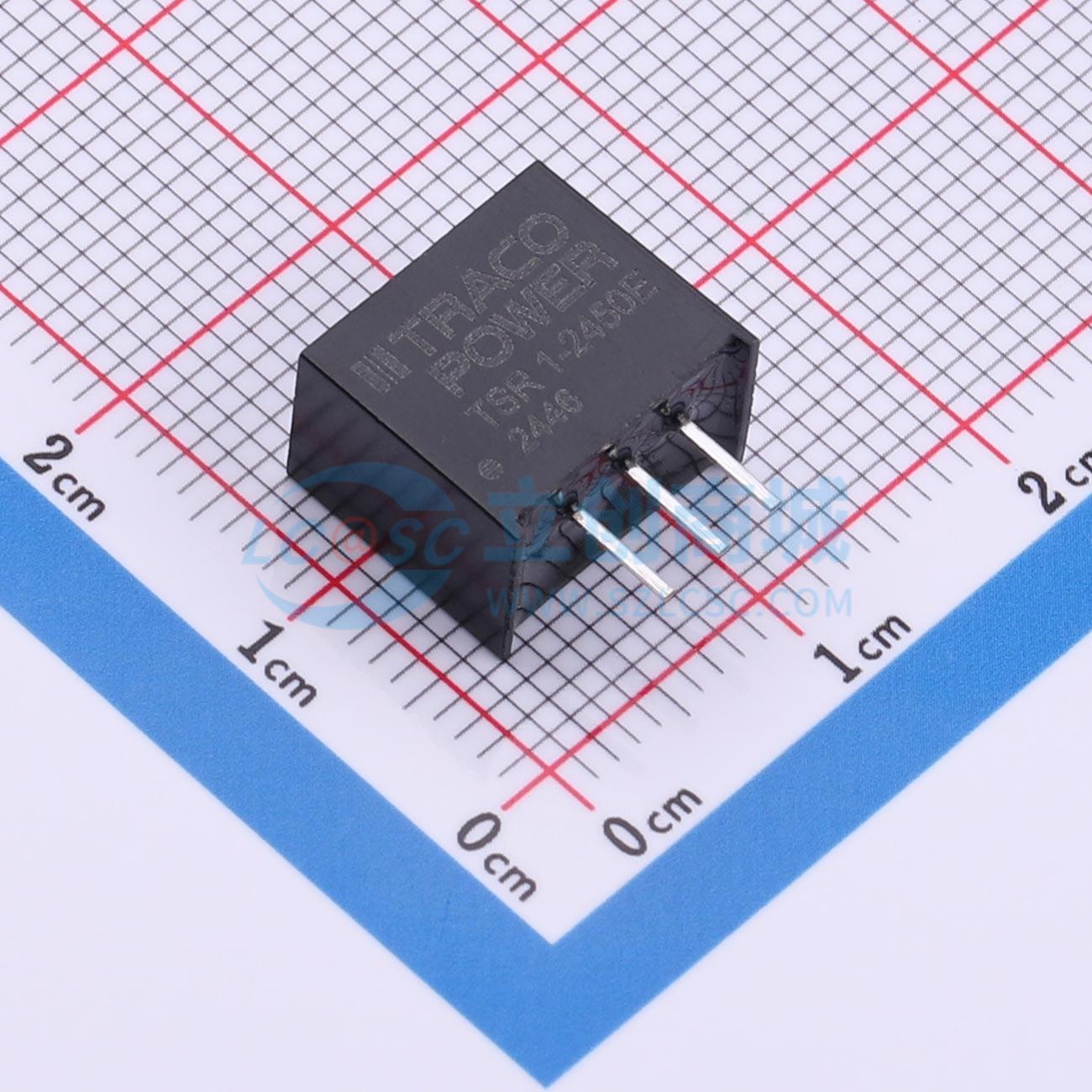

TSR 1-2450E

降压型 7V~36V 5V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TSR 1E 是一款 1 安培降压开关稳压器系列产品，可直接替代低效的 78xx 线性稳压器。该系列采用标准塑料 SIP-3 封装，以注重成本效益的设计为现有负载点（POL）产品组合增添新成员，同时保持质量标准。其高效设计允许在高达 +60℃ 的环境温度下满负载运行，无需任何散热片或强制冷却。与线性稳压器相比，TSR 1E 开关稳压器还具备其他显著特性，如更高的输出精度、更低的待机电流，且无需外部电容。TSR 1E 系列适用于多种环境，尤其适合大批量项目，不仅能提供高性价比的解决方案，还能确保可靠性，有助于降低生产成本。
品牌名称: TRACO POWER
商品型号: TSR 1-2450E
商品编号: C5346721
商品封装: SIP,11.6x7.5mm
包装方式: 管装
商品毛重: 2.603克(g)

商品参数

商品概述

TSR 1E 是一款 1 安培降压开关稳压器系列产品，可直接替代低效的 78xx 线性稳压器。该系列采用标准塑料 SIP-3 封装，以注重成本效益的设计为现有负载点（POL）产品组合增添新成员，同时保持质量标准。其高效设计允许在高达 +60℃ 的环境温度下满负载运行，无需任何散热片或强制冷却。与线性稳压器相比，TSR 1E 开关稳压器还具备其他显著特性，如更高的输出精度、更低的待机电流，且无需外部电容。TSR 1E 系列适用于多种环境，尤其适合大批量项目，不仅能提供高性价比的解决方案，还能确保可靠性，有助于降低生产成本。

商品特性

高成本效益设计
引脚与 LMxx 线性稳压器兼容
工作温度范围：-40℃ 至 +85℃
效率高达 92%
宽输入工作范围：6 - 36 VDC
短路保护
出色的线性/负载调节能力
更高的输出精度
更低的待机电流
无需外部电容

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	7V~36V
	输出电压精度	±4%
	输出电压(Vout)	5V
	输出电流(最大值)	1A

	属性	参数值
	转换效率	92%
	最大容性负载	1000uF
	开关频率	520kHz
	纹波噪声	80mVp-p
	特性	短路保护
	工作温度	-40℃~+85℃
