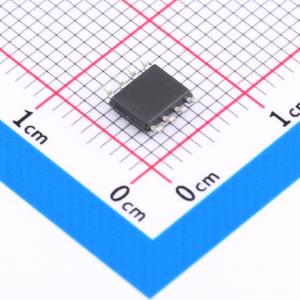

温馨提醒：图片仅供参考，商品以实物为准

EG1269

17V~27V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能电流模式PWM控制器
品牌名称: EG(屹晶微)
商品型号: EG1269
商品编号: C5346624
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.170525克(g)

商品参数

	属性	参数值
	最大占空比	80%
	拓扑结构	反激式
	特性	过热保护(OPT)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)

商品概述

EG1269是一款高性能电流模式PWM控制器，适合于中、大等功率反激电源方案。 EG1269内置抖频功能，具有优良的EMI特性。芯片采用绿色节能模式和打嗝模式控制轻负载和零负载，对于小于60W的应用可以小于75mW的待机功耗。 EG1269内置有完备的保护功能：VDD欠压保护（UVLO）、VDD过压保护（OVP）、逐周期电流限制、过热保护、软启动等。

商品特性

优良的EMI特性
无噪声工作
内置过流补偿
电流模式控制
外置电阻可设PWM频率
绿色模式和打嗝模式控制
外置NTC温度保护功能
逐周期电流限制
内置前沿消隐
内置斜坡补偿
超低启动和工作电流
封装SOP8、DIP8

应用领域

充电器和适配器
电机驱动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	17V~27V
	开关频率	60kHz~70kHz
