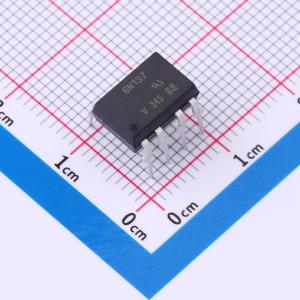

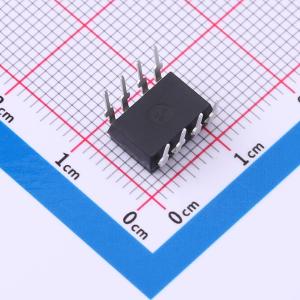

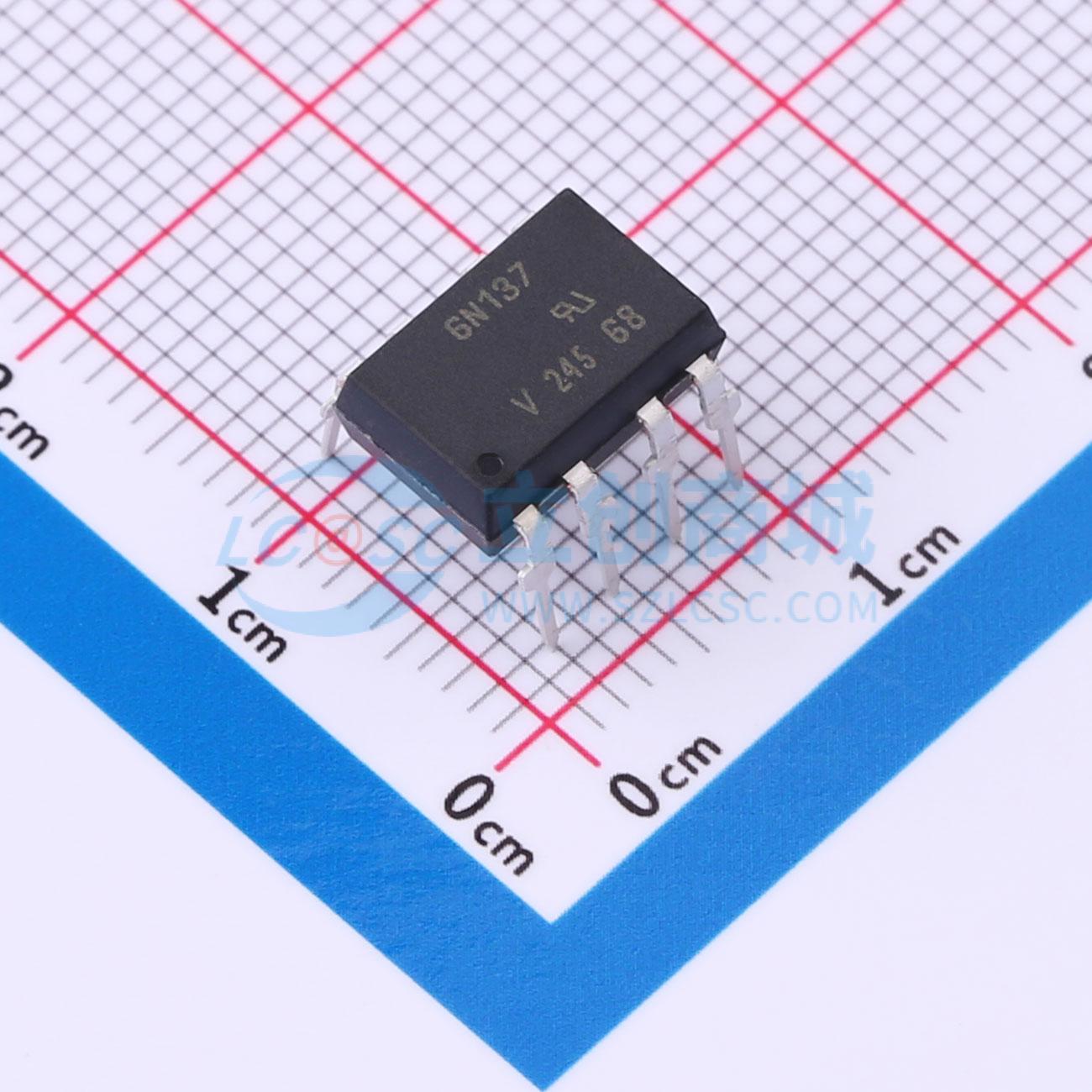

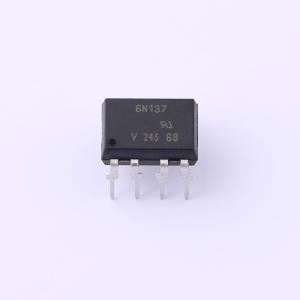

6N137
6N137
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N137、VO2601和VO2611是单通道10 MBd光耦合器，采用高效输入LED与集成光电二极管IC检测器耦合。该检测器具有漏极开路NMOS晶体管输出，与集电极开路肖特基钳位晶体管输出相比，泄漏电流更小。VO2630、VO2631和VO4661是双通道10 MBd光耦合器
- 品牌名称
- VISHAY(威世)
- 商品型号
- 6N137
- 商品编号
- C5346016
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5.3kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V |
