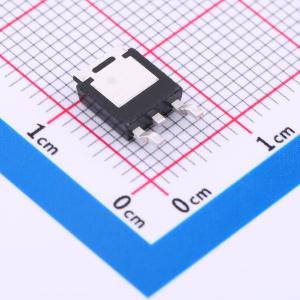

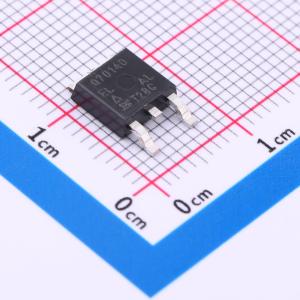

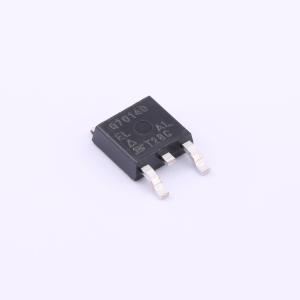

SQD70140EL_GE3
1个N沟道 耐压:100V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TrenchFET功率MOSFET。 低热阻封装。 100% Rg和UIS测试。 AEC-Q101认证
- 品牌名称
- VISHAY(威世)
- 商品型号
- SQD70140EL_GE3
- 商品编号
- C5346017
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 15mΩ@10V,30A | |
| 耗散功率(Pd) | 71W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 40nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ |
商品概述
Truesemi超结场效应晶体管（SJ-FET）是新一代高压MOSFET系列产品，采用先进的电荷平衡机制，实现了出色的低导通电阻和低栅极电荷性能。 这项先进技术旨在最大限度地降低传导损耗，提供卓越的开关性能，并能承受极高的dv/dt速率和更高的雪崩能量。 SJ-FET适用于各种开关模式操作下的AC/DC电源转换，以实现更高的效率。
商品特性
- 650V @TJ = 150 ℃
- 典型RDS(on) = 1.9Ω
- 超低栅极电荷（典型Qg = 7nC）
- 100%经过雪崩测试
