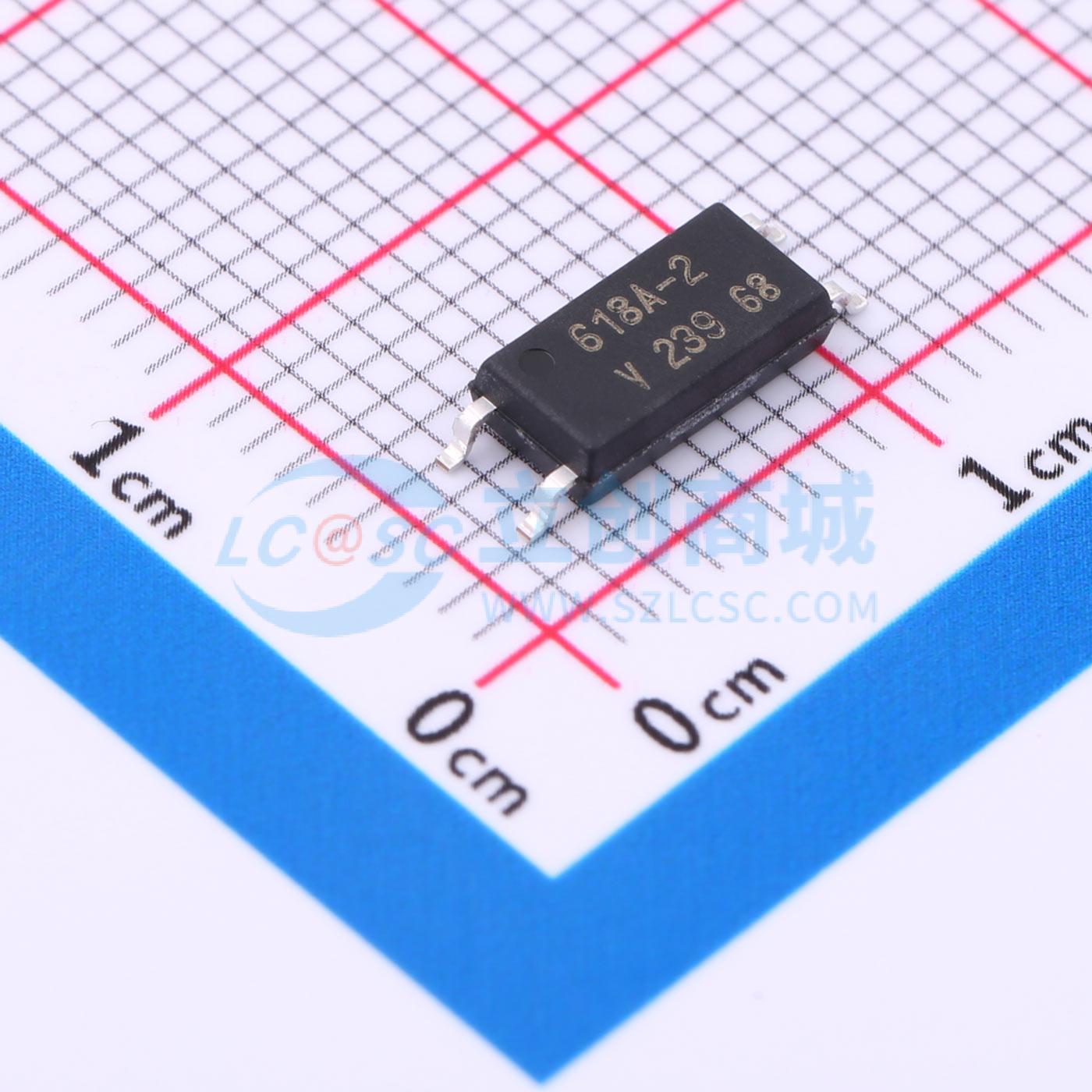

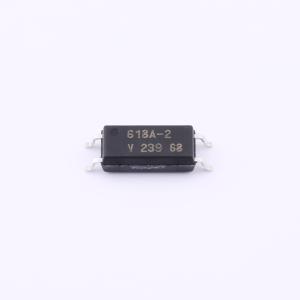

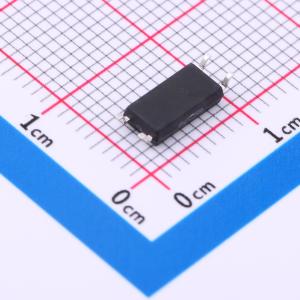

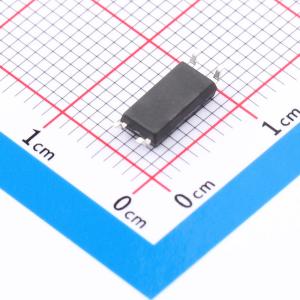

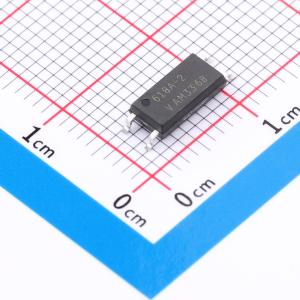

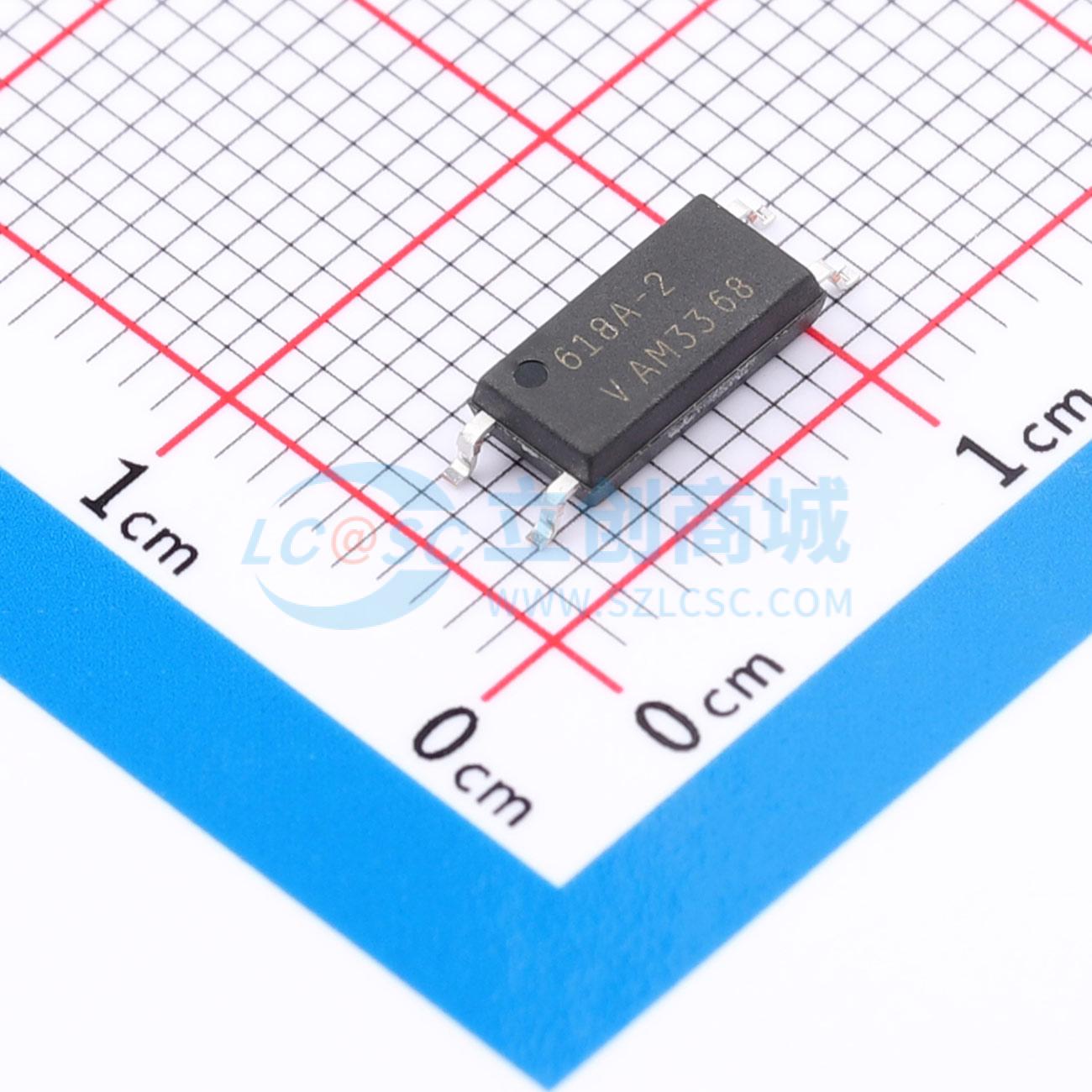

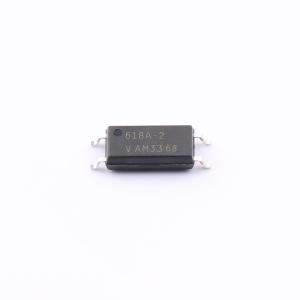

温馨提醒：图片仅供参考，商品以实物为准
VOL618A-2T
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有GaAs红外发射二极管发射器，与硅平面光电晶体管探测器光耦合，并封装在4引脚LSOP宽体封装中。具有高电流传输比、低耦合电容和高隔离电压的特点。该耦合装置用于两个电隔离电路之间的信号传输。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOL618A-2T
- 商品编号
- C5346039
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.16V | |
| 输出电流 | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@0.32mA,1mA | |
| 上升时间(tr) | 3.5us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 63% | |
| 电流传输比(CTR)最大值/饱和值 | 125% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
VOL618A 采用砷化镓（GaAs）红外发射二极管发射器，与硅平面光电晶体管探测器进行光耦合，并采用 4 引脚 LSOP 宽体封装。 它具有高电流传输比、低耦合电容和高隔离电压的特点。 该耦合器件用于两个电气隔离电路之间的信号传输。
商品特性
- 薄型封装
- 高集电极 - 发射极电压，VCEO = 80V
- 隔离测试电压，5000 VRMS
- 隔离电压 VIORM = 1050 Vpeak
- 低耦合电容
- 高共模瞬态抗扰度
应用领域
- 电信
- 工业控制
- 电池供电设备
- 办公设备
- 可编程控制器
