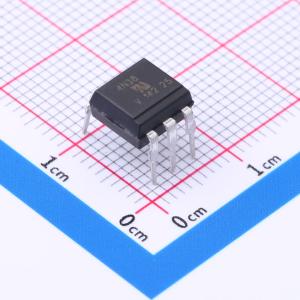

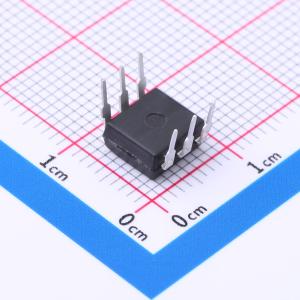

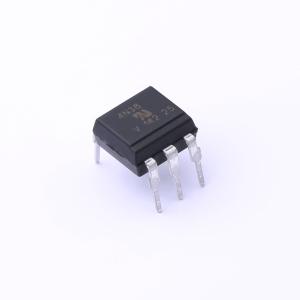

温馨提醒：图片仅供参考，商品以实物为准
4N38
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由砷化镓红外LED和硅NPN光电晶体管组成。这些耦合器通过UL认证，符合5000 VRMS隔离测试电压。这种隔离性能通过双模隔离制造工艺实现。通过订购选项1，这些系列产品可符合DIN EN 60747-5-5局部放电隔离规范。这些隔离工艺和ISO9001质量体系使产品具备商用塑料光电晶体管光耦合器中较高的隔离性能。器件有适合表面贴装的引脚成型配置，可采用卷带包装或标准管装。
- 品牌名称
- VISHAY(威世)
- 商品型号
- 4N38
- 商品编号
- C5346030
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 80V | |
| 输出通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA |
商品特性
- 隔离测试电压 5000 VRMS
- 与常见逻辑家族接口
- 输入-输出耦合电容 <0.5 pF
- 行业标准双列直插 6 引脚封装
- 符合 RoHS 指令 2002/95/EC 并符合 WEEE 2002/96/EC
应用领域
- 交流市电检测
- 干簧管驱动
- 开关电源反馈
- 电话振铃检测
- 逻辑地隔离
- 高频噪声抑制的逻辑耦合
