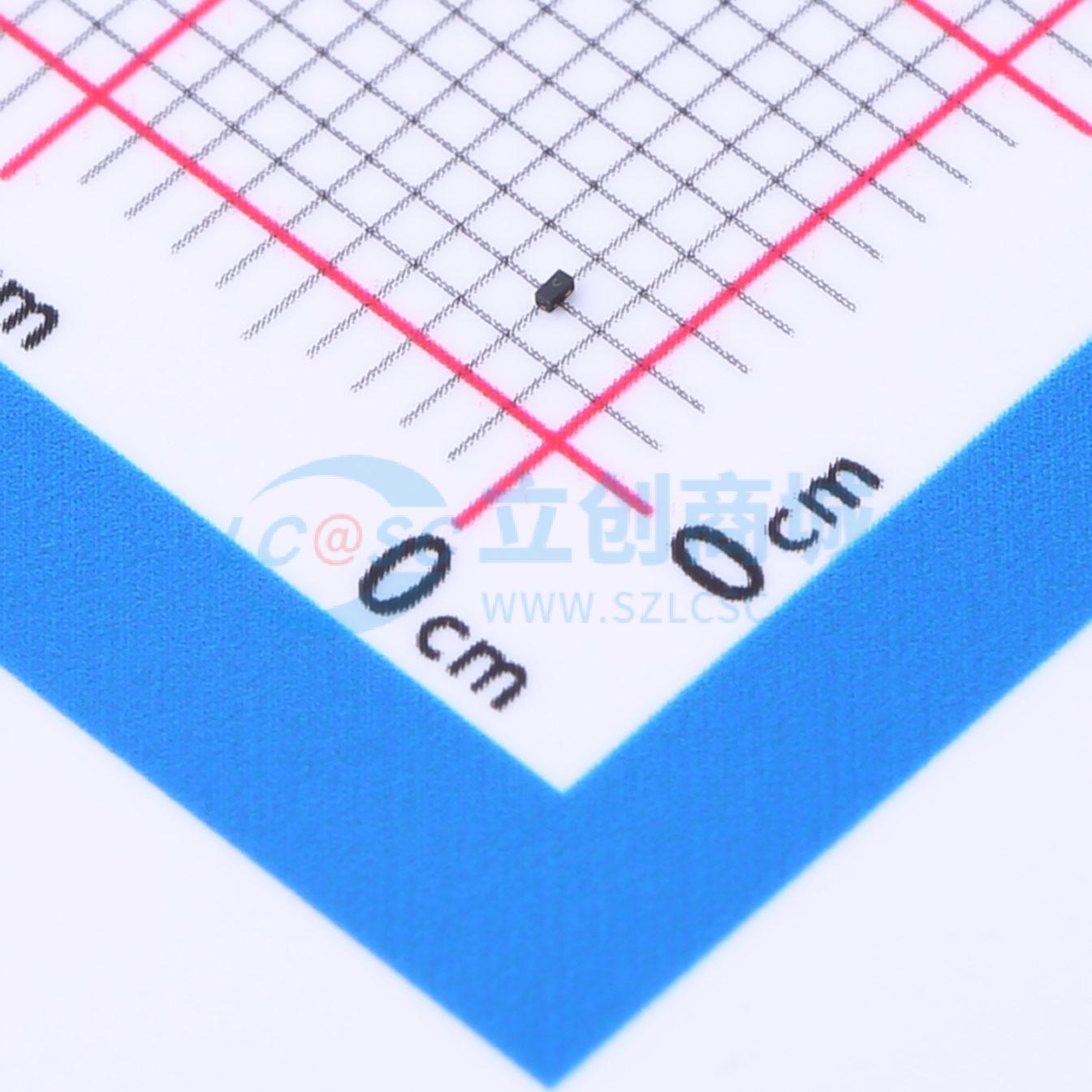

温馨提醒：图片仅供参考，商品以实物为准
SESD0201X1BN-0010-098
双向ESD 7V截止 峰值浪涌电流：2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SESD系列超低电容分立TVS可为极具挑战性的高速串行接口提供单向和双向ESD保护。其低关态电容、极低漏电流（<50 nA）和低动态电阻使其与USB 3.1、HDMI 2.0、DisplayPort和V-by-One等高速信号兼容。SESD系列的ESD（IEC 61000-4-2）额定值为±20 kV，采用行业常用的0402和0201封装。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SESD0201X1BN-0010-098
- 商品编号
- C5342225
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 击穿电压 | 9.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.13pF |
商品概述
SESD系列超低电容分立瞬态电压抑制器（TVS）可为极具挑战性的高速串行接口提供单向和双向静电放电（ESD）保护。其低关态电容、极低漏电流（< 50 nA）和低动态电阻，使其适用于如USB 3.1、HDMI 2.0、DisplayPort和V-by-One等高速信号传输。 SESD系列的ESD（IEC 61000-4-2）额定值为± 20 kV，采用行业常用的0402和0201封装。
商品特性
- 最大双向关态电容0.13 pF
- 最大单向关态电容0.25 pF
- IEC 61000-4-2 ESD额定值：± 20 kV空气和接触放电
- 在IPP = 2 A（双向）（tP = 8 / 20 μs）时，钳位电压低至10 V
- 可提供生产件批准程序（PPAP）文件
- 采用低外形0201和0402 DFN封装
- 有助于实现出色的信号完整性
- 符合无铅车辆指令（ELV）
- 符合RoHS标准且无铅
应用领域
- 超高速数据线
- USB 3.1、3.0、2.0
- HDMI 2.0、1.4a、1.3
- DisplayPort
- Thunderbolt（Light Peak）
- V-by-One
- 低压差分信号（LVDS）接口
- 消费、移动和便携式电子产品
- 具有高速接口的平板电脑和外部存储设备
- 需要小封装下具备高ESD性能的应用
