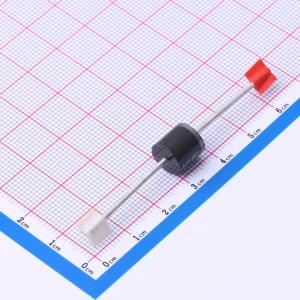

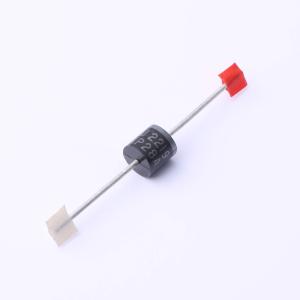

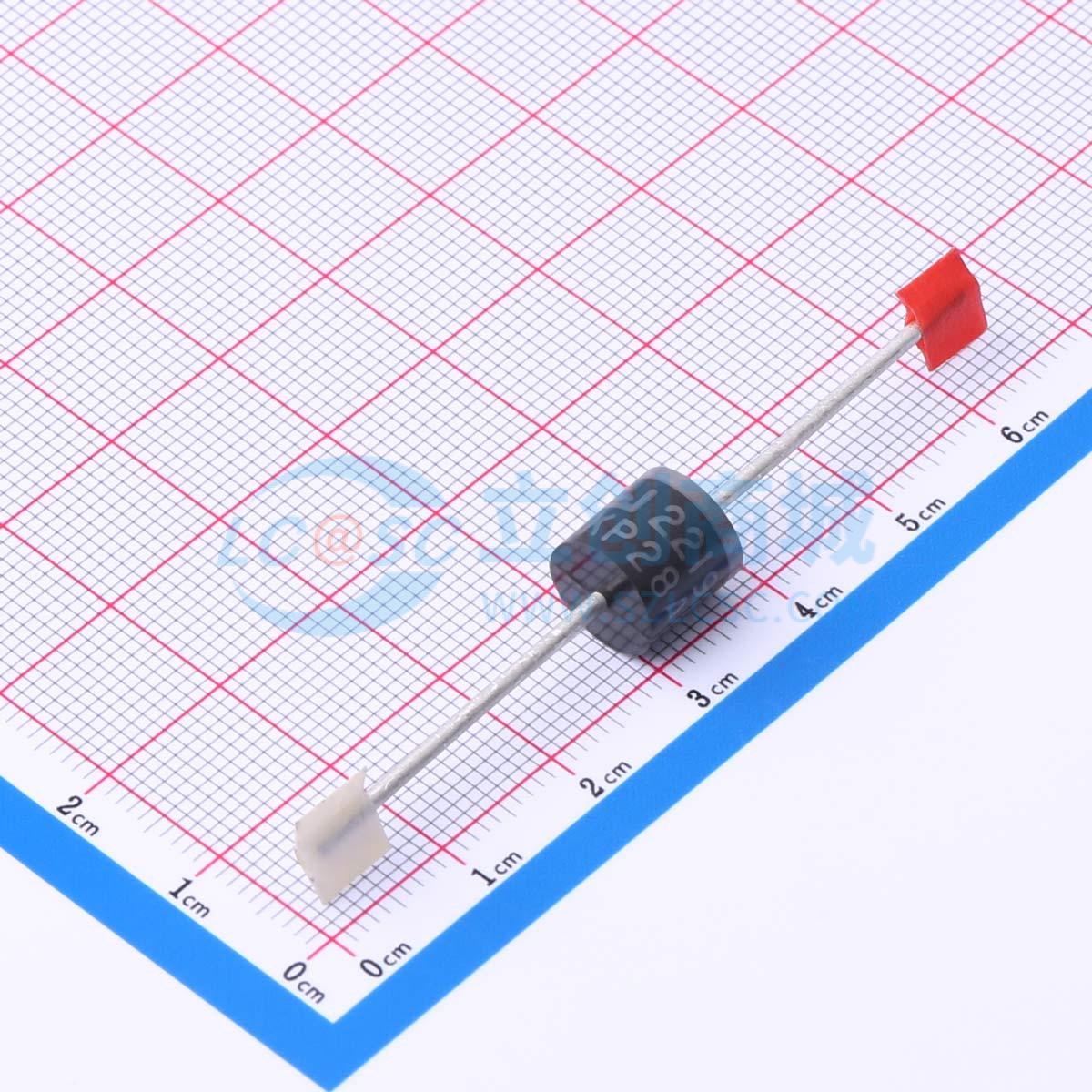

5KP28A
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45.4V | |
| 峰值脉冲电流(Ipp) | 112.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW | |
| 击穿电压 | 31.1V | |
| 类型 | TVS |
商品概述
5KP系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 在10/1000μs波形下，峰值脉冲功率为5 kW，重复率（占空比）：0.01%
- P600封装的玻璃钝化芯片结
- 快速响应时间：从0伏到最小击穿电压（BV）通常小于1.0ps
- 出色的钳位能力
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- IEC 61000 - 4 - 2静电放电（ESD）防护：空气放电30kV，接触放电30kV
- 符合IEC 61000 - 4 - 4标准的数据线路电快速瞬变（EFT）防护
- 低增量浪涌电阻
- 当最小击穿电压（VBR）>12V时，典型反向电流（IR）小于2μA
- 保证高温回流焊接：260℃/40秒，引脚长度0.375英寸（9.5mm），拉力5磅（2.3kg）
- VBR @ T = VBR @25℃ x (1 + αT x (T - 25))（αT：温度系数，典型值为0.1%）
- UL认可的化合物，符合V - 0阻燃等级
- 雾锡无铅电镀
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
应用领域
- 瞬态电压抑制器（TVS）组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
