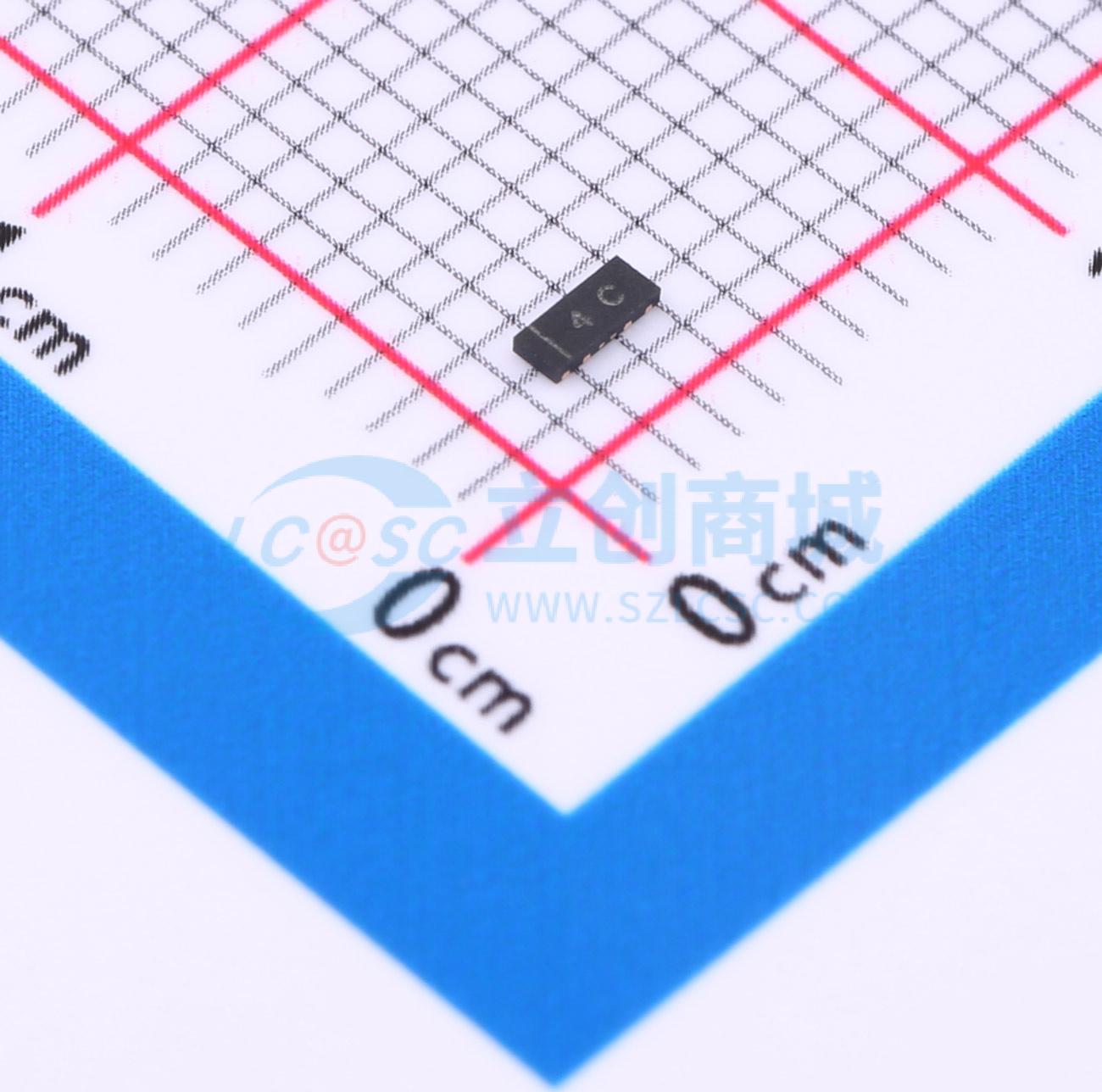

温馨提醒：图片仅供参考，商品以实物为准

RF3077-000

单向ESD 7V截止峰值浪涌电流：2A@8/20us

描述: SESD系列超低电容二极管阵列可为高速串行接口提供保持信号完整性的单向ESD保护。丰富的封装选项，包括标准的1004 DFN 2.5 mmx1.0 mm布局、节省电路板空间的0802 DFN和1103 DFN，可最大程度降低走线布局复杂度，并节省大量PCB空间。0402 DFN可为PCB布局提供最大的灵活性。该系列的接触式ESD保护能力超过20 kV（IEC 61000 - 4 - 2），同时保持极低的泄漏电流和动态电阻，并提供多种流行的封装形式。SESD系列为信号完整性和易用性设定了更高的标准。
品牌名称: Littelfuse(美国力特)
商品型号: RF3077-000
商品编号: C5342264
商品封装: DFN-10
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

SESD系列超低电容二极管阵列可为高速串行接口提供保持信号完整性的单向ESD保护。丰富的封装选项，包括标准的1004 DFN 2.5 mmx1.0 mm布局、节省电路板空间的0802 DFN和1103 DFN，可最大程度降低走线布局复杂度，并节省大量PCB空间。0402 DFN可为PCB布局提供最大的灵活性。该系列的接触式ESD保护能力超过20 kV（IEC 61000 - 4 - 2），同时保持极低的泄漏电流和动态电阻，并提供多种流行的封装形式。SESD系列为信号完整性和易用性设定了更高的标准。

商品特性

通过AEC - Q101认证
湿度敏感度等级（MSL - 1）
符合ELV标准
符合RoHS标准且无铅
具备生产件批准程序（PPAP）能力
典型电容0.20pF
ESD防护能力：IEC 61000 - 4 - 2，±20 kV接触放电、±20 kV空气放电
在I_pp = 2.0 A（t_p = 8/20 μs）时，钳位电压低至9.2V
采用薄型DFN阵列封装
有助于实现出色的信号完整性

应用领域

USB 3.1、3.0、2.0
HDMI 2.0、1.4a、1.3
DisplayPort
V - by - One
Thunderbolt
LVDS接口
消费类、移动和便携式电子产品
配备高速接口的平板电脑和外部存储设备
需要小封装且具备高ESD性能的应用
汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	7V
	钳位电压	9.2V
	峰值脉冲电流(Ipp)	2A@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	25nA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.2pF
