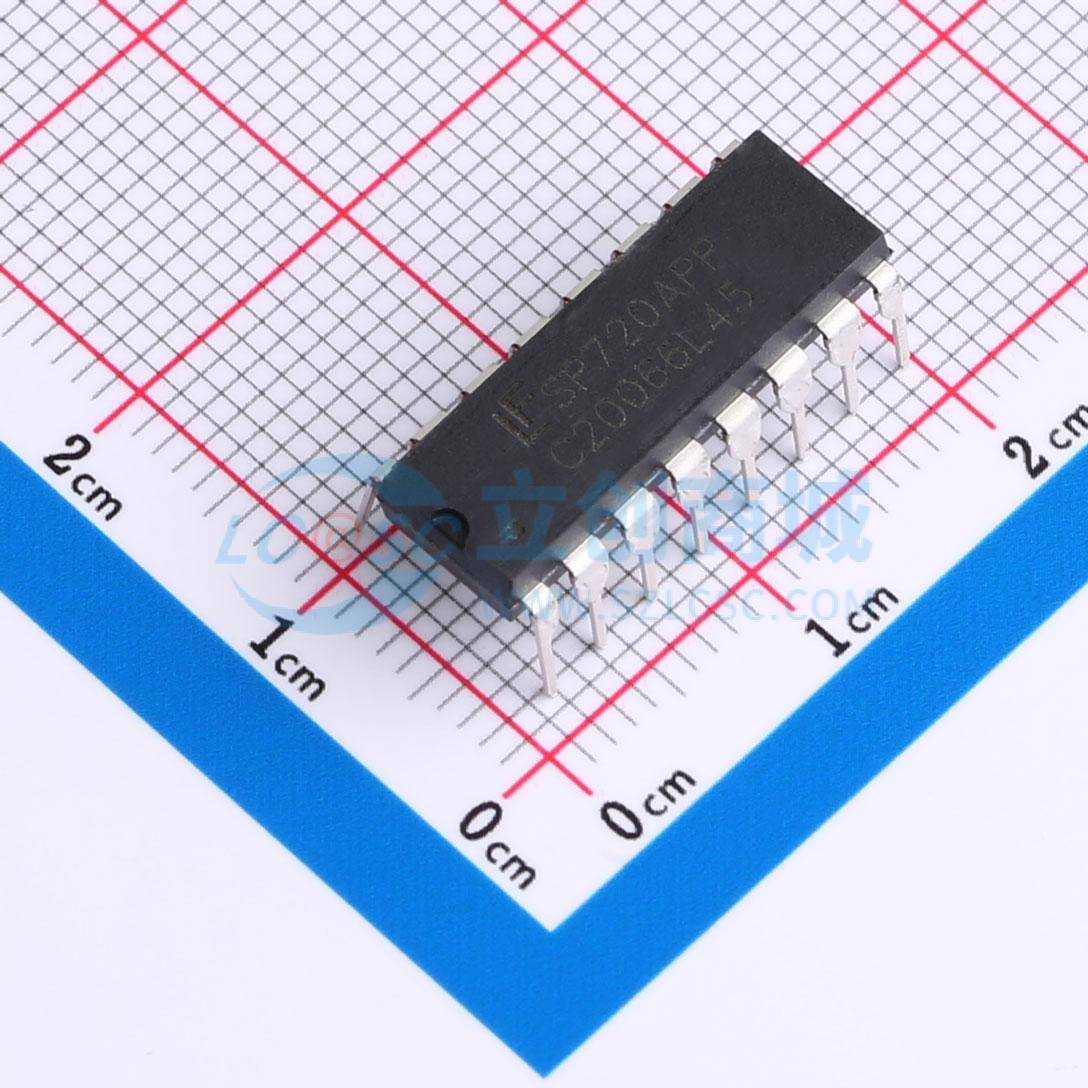

SP720APP
3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是用于静电放电和过压保护的SCR/二极管双极结构阵列，可保护敏感输入电路。每个输入有2个保护SCR/二极管器件结构，共有14个可用输入，可保护多达14条外部信号或总线线路。过压保护从IN（引脚1-7和9-15）到V+或V-。SCR结构设计为在高于V+（引脚16）一个+VBE二极管阈值或低于V-（引脚8）一个-VBE二极管阈值的阈值下快速触发。如果瞬态脉冲使输入电压升高到比V+高一个VBE的电压水平，则会激活到V+的钳位；如果向IN输入施加比V-低一个VBE的负脉冲，则会激活到V-的类似钳位。标准静电放电人体模型（HBM）能力如下。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP720APP
- 商品编号
- C5342243
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 反向电流(Ir) | 5nA | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3pF |
商品概述
SP720是一个由SCR/二极管双极结构组成的阵列，用于为敏感输入电路提供ESD和过压保护。每个输入有2个SCR/二极管保护器件结构。总共14个可用输入可用于保护多达14条外部信号或总线线路。过压保护从IN（引脚1 - 7和9 - 15）到V+或V-。 SCR结构设计为在高于V+（引脚16）一个+VBE二极管阈值或低于V-（引脚8）一个-VBE二极管阈值的阈值下快速触发。从IN输入来看，如果瞬态脉冲使输入电压升高到比V+高一个VBE的电压电平，则激活到V+的钳位。如果向IN输入施加一个比V-低一个VBE的负脉冲，则激活到V-的类似钳位。标准ESD人体模型（HBM）能力为：
商品特性
- 符合HBM标准的ESD接口能力
- MIL STD 3015.7：15kV
- IEC 61000 - 4 - 2，直接放电，单输入：4kV（2级）
- IEC 61000 - 4 - 2，直接放电，两个输入并联：8kV（4级）
- IEC 61000 - 4 - 2，空气放电：15kV（4级）
- 高峰值电流能力
- IEC 61000 - 4 - 5（8/20μs）：±3A
- 单脉冲，脉冲宽度100μs：±2A
- 单脉冲，脉冲宽度4μs：±5A
- 设计用于提供过压保护
- 单端电压范围至：+30V
- 差分电压范围至：±15V
- 快速开关：上升时间2ns
- 低输入泄漏：25℃时为1nA（典型值）
- 低输入电容：3pF（典型值）
- 14对SCR/二极管阵列
- 工作温度范围：-40℃至105℃
应用领域
- 微处理器/逻辑输入保护
- 模拟设备输入保护
- 数据总线保护
- 电压钳位
