商品概述

ISL81801 是一款真正的双向 4 开关同步升降压控制器，具有峰值和平均电流感应和监测功能。凭借宽广的输入和输出电压范围，该控制器适用于工业、电信和售后市场汽车应用。ISL81801 采用专有的升降压控制算法，Boost 模式采用谷值电流调制，Buck 模式采用峰值电流调制控制。ISL81801 具有四个独立的控制环路，用于输入和输出电压和电流。该系列产品固有的双端峰值电流感应和逐周期电流限制可在任一端和任一方向的快速瞬变条件下提供即时电流限制，从而确保高运行可靠性。它还在输入和输出端都有两个电流监测引脚，以实现恒定电流 (CC) 限制和其他系统管理功能。低电压下的 CC 运行可避免在过载或短路条件下出现失控情况。除了多层过电流保护外，它还提供完整的保护功能，例如 OVP、UVP、OTP、输入和输出端的平均和峰值电流限制，以确保在单向和双向运行中的高可靠性。该 IC 封装在节省空间的 32 引脚 5mm x 5mm TQFN 封装或易于组装的 4.4mmx9.7mm 38 引脚 HTSSOP 封装中。两种封装均使用 EPAD 以提高散热性能和抗噪声能力。低引脚数量、更少的外部元件和默认内部值使 ISL81801 成为简化电源设计的理想解决方案。独特的 DE/Burst 模式在轻载时可显着降低待机功耗，并保持不同负载水平下的稳定输出纹波。

应用领域

电池备份
UPS/存储系统
电池供电的工业应用
可再生能源
售后汽车
冗余电源
机器人和无人机
医疗设备
建筑和工业自动化
安全监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.5V~80V
	输出电压	800mV~80V
	输出电流	-
	开关频率	100kHz~600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调

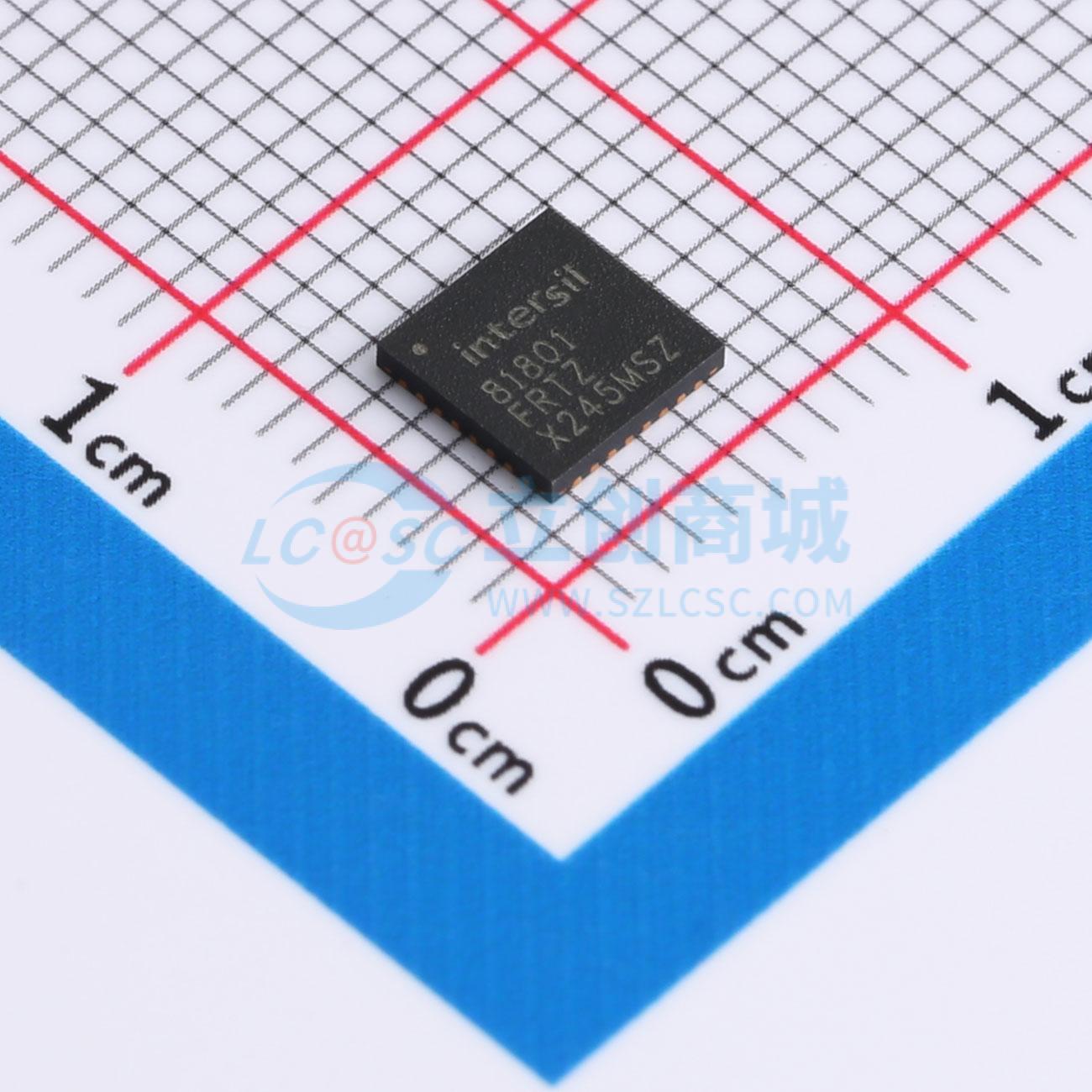

ISL81801FRTZ-T
