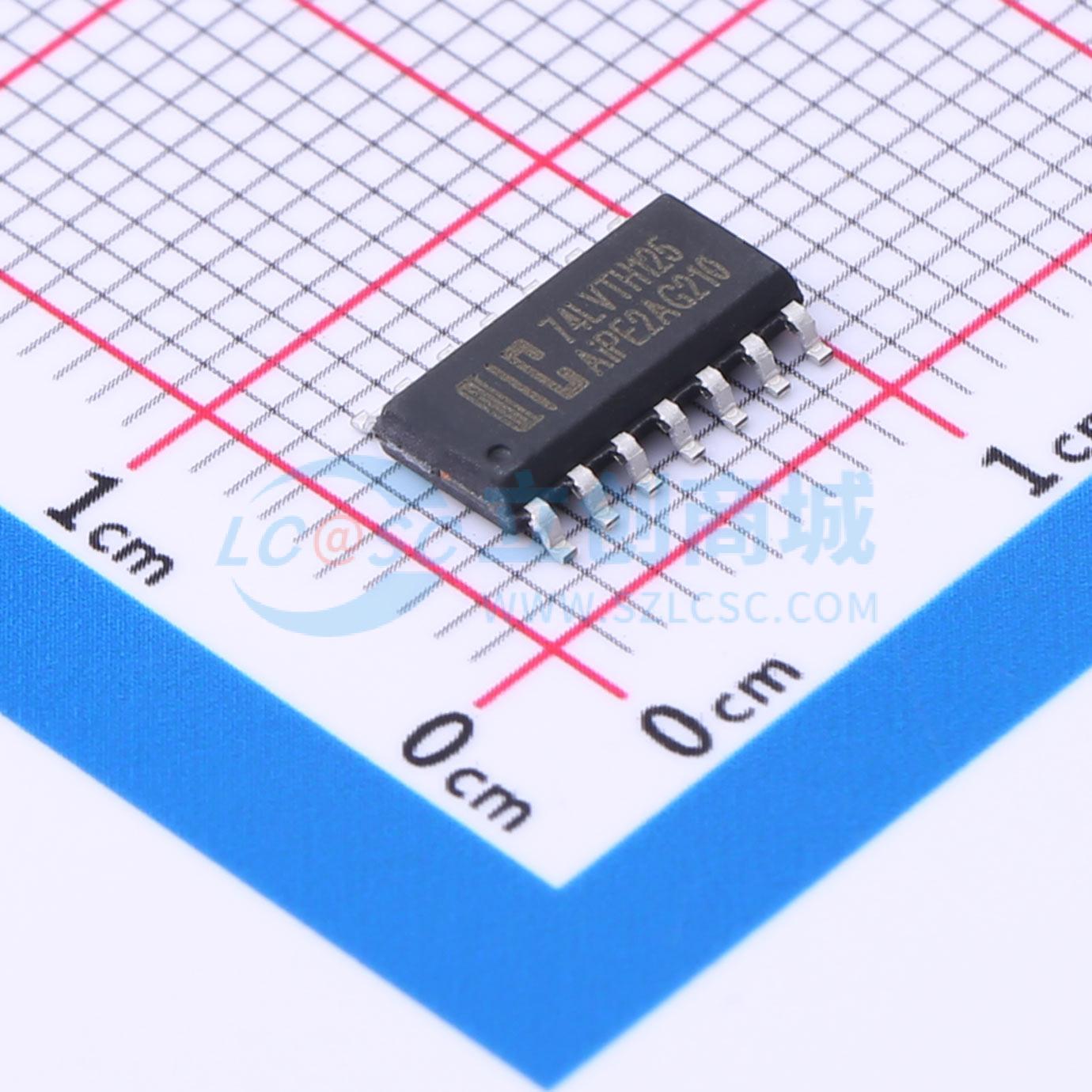

温馨提醒：图片仅供参考，商品以实物为准
AIP74LVTH125SA14.TB
带3态控制的4路缓冲器/线驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有低静态和动态功耗以及高速和高输出驱动能力的特点。该电路是一个四路缓冲器，非常适合驱动总线。该器件具有四个输出使能输入（1OE，2OE，3OE和4OE），每个控制一个三态输出。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP74LVTH125SA14.TB
- 商品编号
- C5333612
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2.7V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 灌电流(IOL) | 64mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVTH | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 190uA | |
| 传播延迟(tpd) | 5.6ns@3.3V,50pF | |
| 功能特性 | 输出使能；总线保持 |
商品概述
AiP74LVT/LVTH125 是一款具备低静态与动态功耗、高速运行以及高输出驱动能力的集成电路。该器件是一个四路缓冲器，特别适用于总线驱动。它配备四个输出使能输入，分别控制一个三态输出。工作环境温度范围为 -40℃ ~ +125℃。提供 SOP14 和 TSSOP14 封装形式。
商品特性
- 四路总线接口
- 三态缓冲器
- 输出能力：+64mA / -32mA
- TTL 兼容的输入和输出切换电平
- 支持 5V 输入和输出接口功能
- 总线保持数据输入，无需外部上拉电阻来维持未使用的输入状态
- 当输出连接至 5V 总线时，无总线电流
- 工作环境温度范围：-40℃ ~ +125℃
