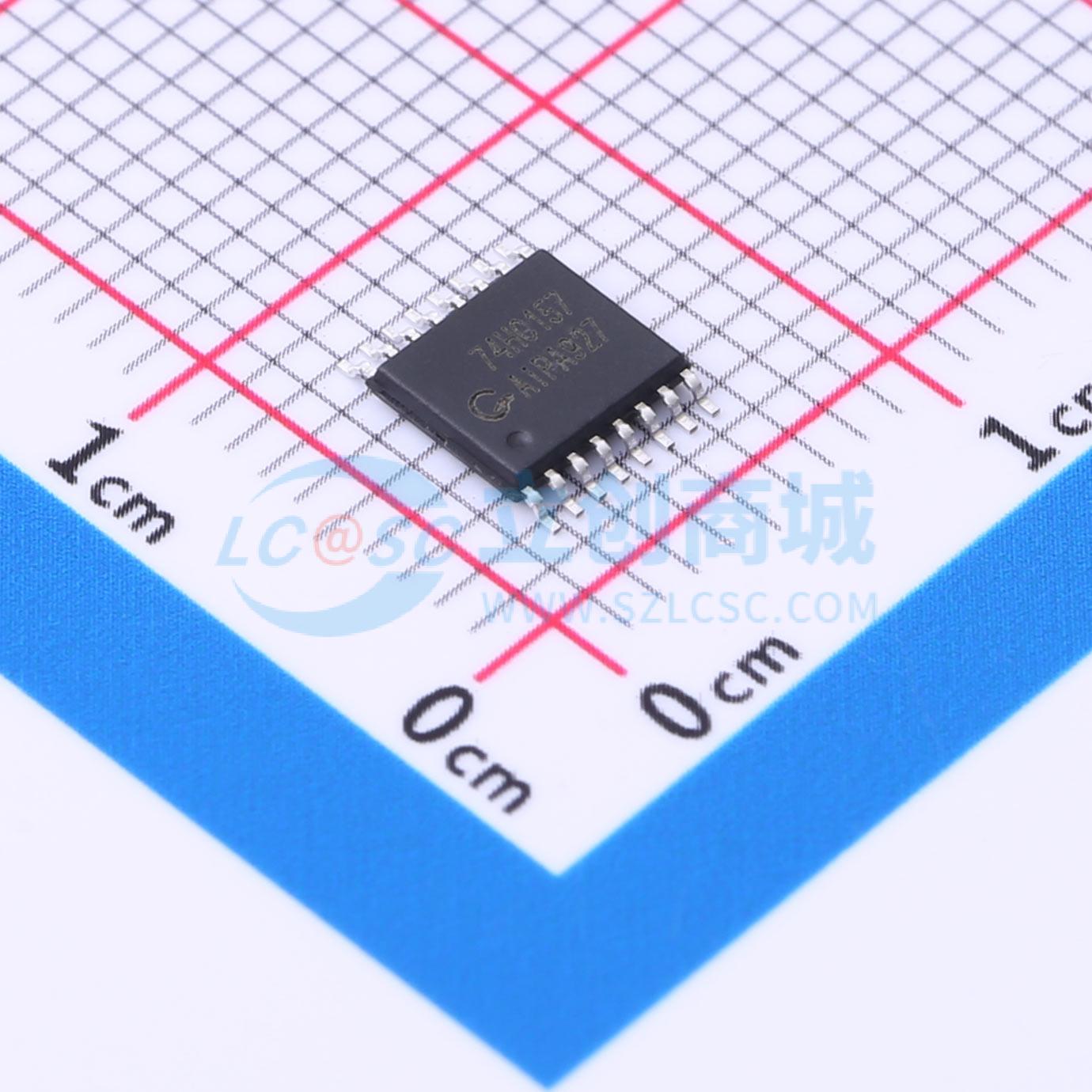

温馨提醒：图片仅供参考，商品以实物为准
AIP74HC157TA16.TB
四通道2输入多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4路2输入多路复用器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP74HC157TA16.TB
- 商品编号
- C5333616
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 21ns | |
| 功能特性 | - |
商品概述
AiP74HC/HCT157是四路2输入多路复用器，在公共数据选择输入(S)的控制下从两个源中选择4位数据。使能输入(E(上划线))为低电平有效。当E(上划线)为高电平时，无论其他输入条件如何，所有输出(1Y至4Y)均被强制置为低电平。将数据从两组寄存器移动到四条公共输出总线是AiP74HC/HCT157的常见用途。公共数据选择输入(S)的状态决定了数据来自哪个特定寄存器。它也可用作函数发生器。该器件通过用一个公共变量生成两个变量的16种不同函数中的任意四种，可用于实现高度不规则的逻辑。AiP74HC/HCT157是4极2位开关的逻辑实现，其中开关的位置由施加到S的逻辑电平决定。逻辑方程为：1Y = E(上划线) × (1I1 × S + 1I0 × S(上划线))；2Y = E(上划线) × (2I1 × S + 2I0 × S(上划线))；3Y = E(上划线) × (3I1 × S + 3I0 × S(上划线))；4Y = E(上划线) × (4I1 × S + 4I0 × S(上划线))。AiP74HC/HCT157与AiP74HC/HCT158相同，但具有同相(真)输出。
商品特性
- 输入电平：AiP74HC157为CMOS电平；AiP74HCT157为TTL电平
- 低功耗
- 同相数据路径
- 工作温度范围：-40℃ ~ +125℃
- 封装信息：DIP16/SOP16/TSSOP16
