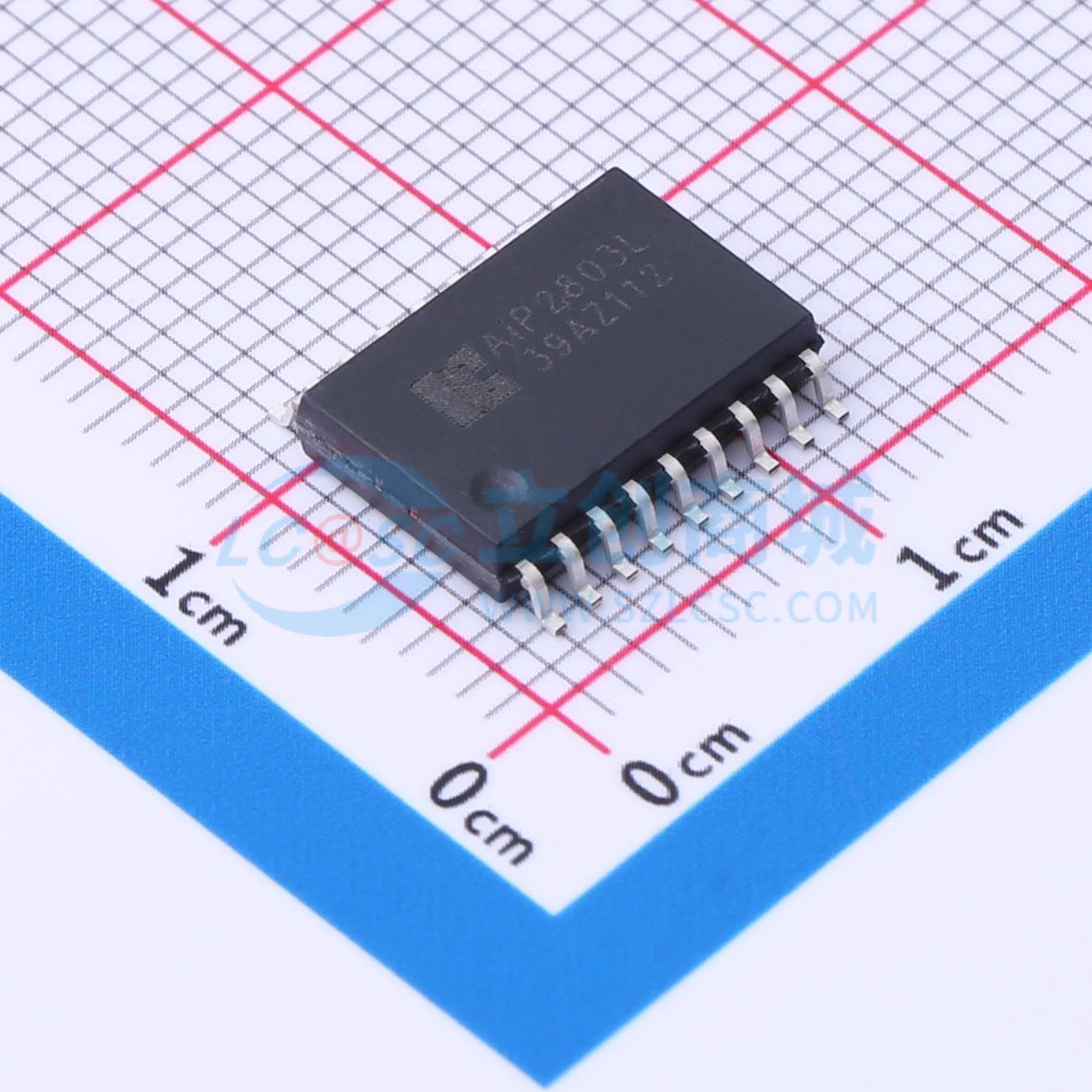

温馨提醒：图片仅供参考，商品以实物为准
AIP2803LSA18.TB
八路达林顿晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内部包含八个独立的达林顿管驱动电路，每路达林顿管输入均串联一个2.7K的基极电阻，输出内置续流二极管，单路达林顿管最大可输出350mA电流，多路并联可承受更大的电流。该电路主要应用于照明驱动、继电器驱动、步进电机驱动和逻辑缓冲器等。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP2803LSA18.TB
- 商品编号
- C5333615
- 商品封装
- SOP-18
- 包装方式
- 管装
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集电极电流(Ic) | 350mA | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 0.4mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA |
