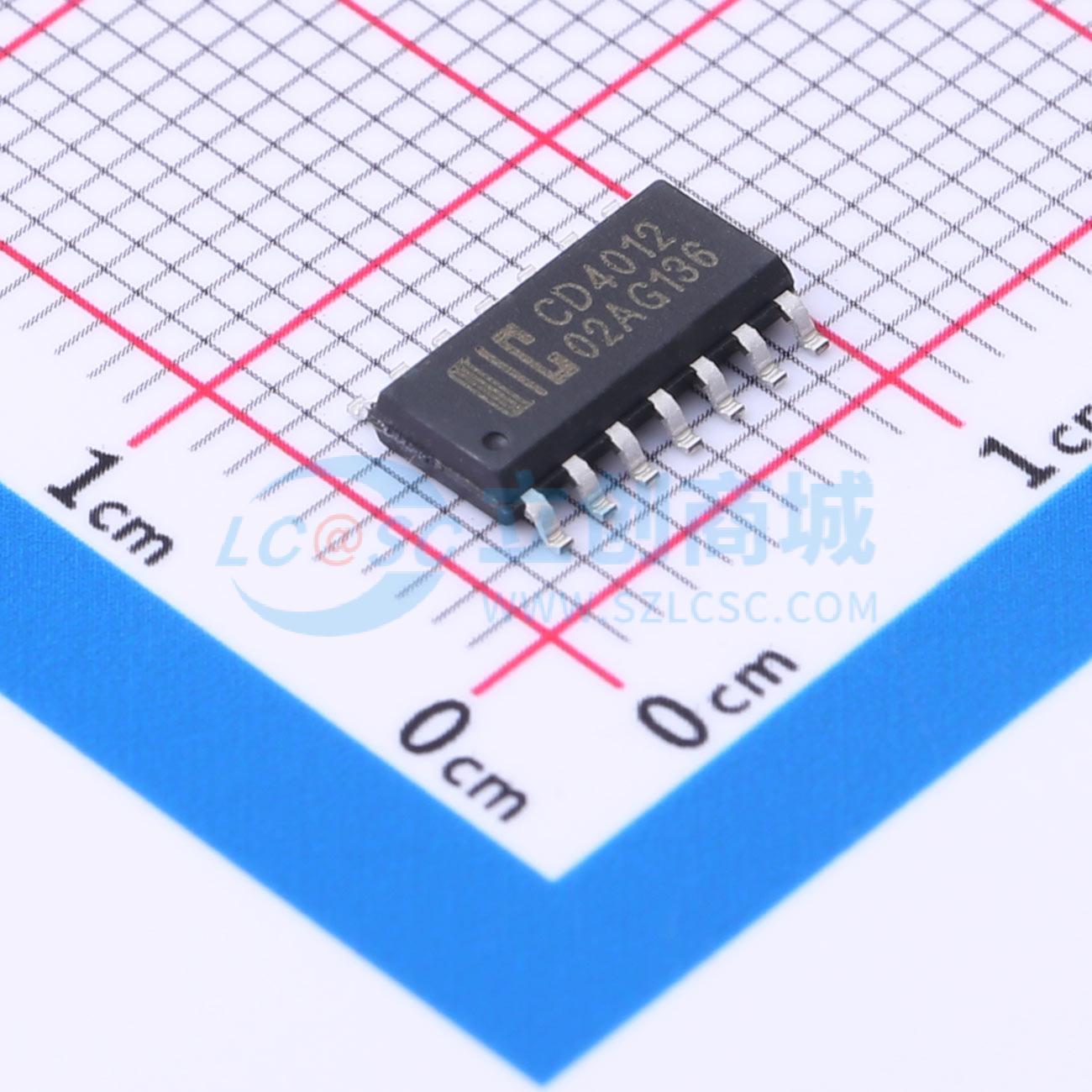

温馨提醒：图片仅供参考，商品以实物为准
CD4012SA14.TB
2路4输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是双4输入与非门。输出经过完全缓冲，具有最高的抗噪性，并且对输出阻抗的模式不敏感。它在推荐的3V至15V的VDD电源范围内工作，参考地（通常为接地）。未使用的输入必须连接到VDD、GND或另一个输入。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4012SA14.TB
- 商品编号
- C5333613
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 250ns@5V,50pF；120ns@10V,50pF；90ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
CD4012是一款双4输入与非门。其输出经过完全缓冲，具有最高的抗噪能力和对输出阻抗的模式不敏感性。该器件在3V至15V（相对于GND，通常为地）的推荐VDD电源电压范围内工作。未使用的输入端必须连接到VDD、GND或另一个输入端。
商品特性
- 宽电源电压范围：3V至15V
- 完全静态操作
- 5V、10V和15V参数额定值
- 标准化的对称输出特性
- 输入和输出均受静电效应保护
- 规定工作温度范围为-40℃至+125℃
- 封装信息：DIP14/SOP14/TSSOP14
