温馨提醒：图片仅供参考，商品以实物为准

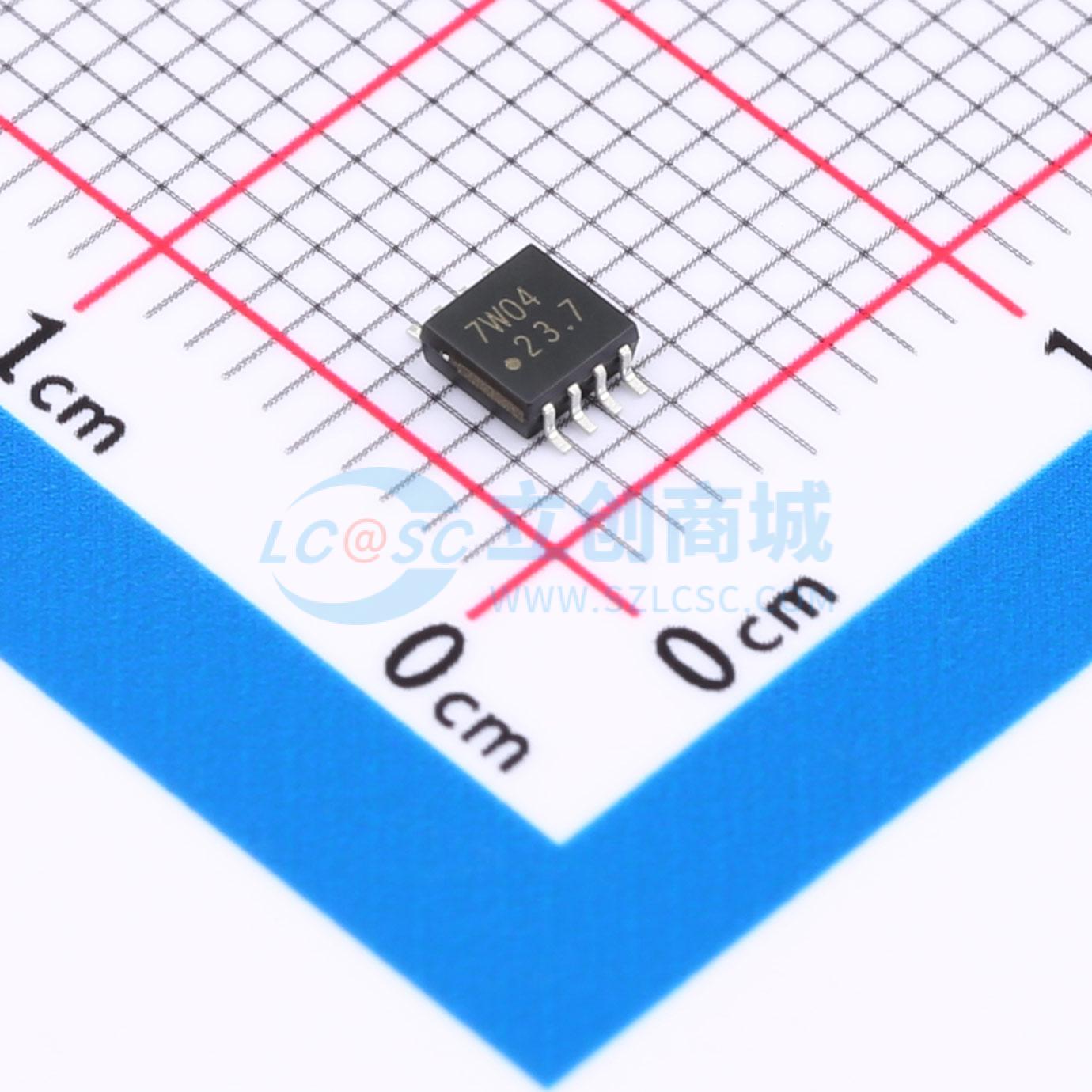

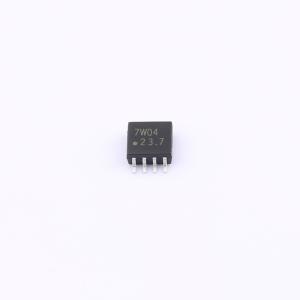

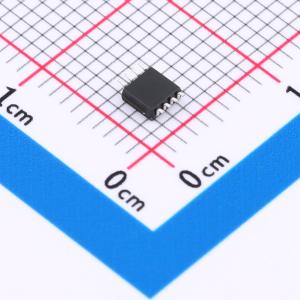

TC7W04FU,LF
高速C2MOS反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款采用硅栅C²MOS技术制造的高速C5MOS缓冲器。内部电路由包括缓冲输出在内的三级组成，可实现高抗噪性和稳定输出。所有输入均配备防静电放电或瞬态过电压的保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7W04FU,LF
- 商品编号
- C5331570
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.051333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 3 | |
| 输入数 | - | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.15V；1.5V；4.2V | |
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 5.63V；1.9V；4.13V | |
| 低电平范围(VOL) | 330mV；330mV；100mV | |
| 传播延迟(tpd) | 6ns@5V,15pF | |
| 系列 | TC7W | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
