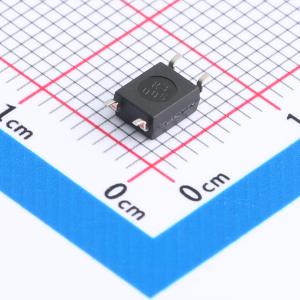

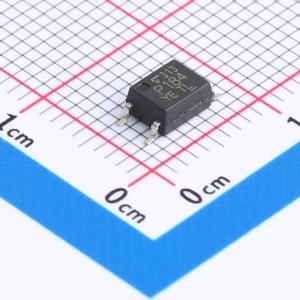

温馨提醒：图片仅供参考，商品以实物为准
TLP184(Y-TPL,SE
光电耦合器，红外发光二极管与光电晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 东芝小型扁平耦合器TLP184是一款小外形耦合器，适用于表面贴装组装。TLP184由一个光电晶体管和两个反并联连接的红外发光二极管光耦合而成，可由交流输入电流直接驱动。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP184(Y-TPL,SE
- 商品编号
- C5331594
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.187667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 10mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 9us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 16mA | |
| 功能特性 | 集成反并联LED |
商品概述
东芝小型扁平耦合器TLP184是一种小外形耦合器，适用于表面贴装组装。TLP184由一个光电晶体管和两个反向并联的红外发光二极管光耦合而成，可由交流输入电流直接驱动。
商品特性
- 集电极-发射极电压：最小80 V
- 电流传输比：最小50%，GB等级：最小100%
- 隔离电压：最小3750 Vrms
- 工作温度：-55至110 ℃
- 获UL认证：UL 1577，档案编号E67349
- 获cUL认证：CSA组件验收服务编号5A，档案编号E67349
- 获CQC认证：GB4943.1、GB8898
- 获VDE认证：EN 60747-5-5、EN 62368-1
- 爬电距离：最小5.0 mm
- 电气间隙：最小5.0 mm
- 绝缘厚度：最小0.4 mm
- 重量：典型值0.08 g
应用领域
- 电话使用设备
- 可编程控制器
- 交流/直流输入模块
- 电信
