温馨提醒：图片仅供参考，商品以实物为准

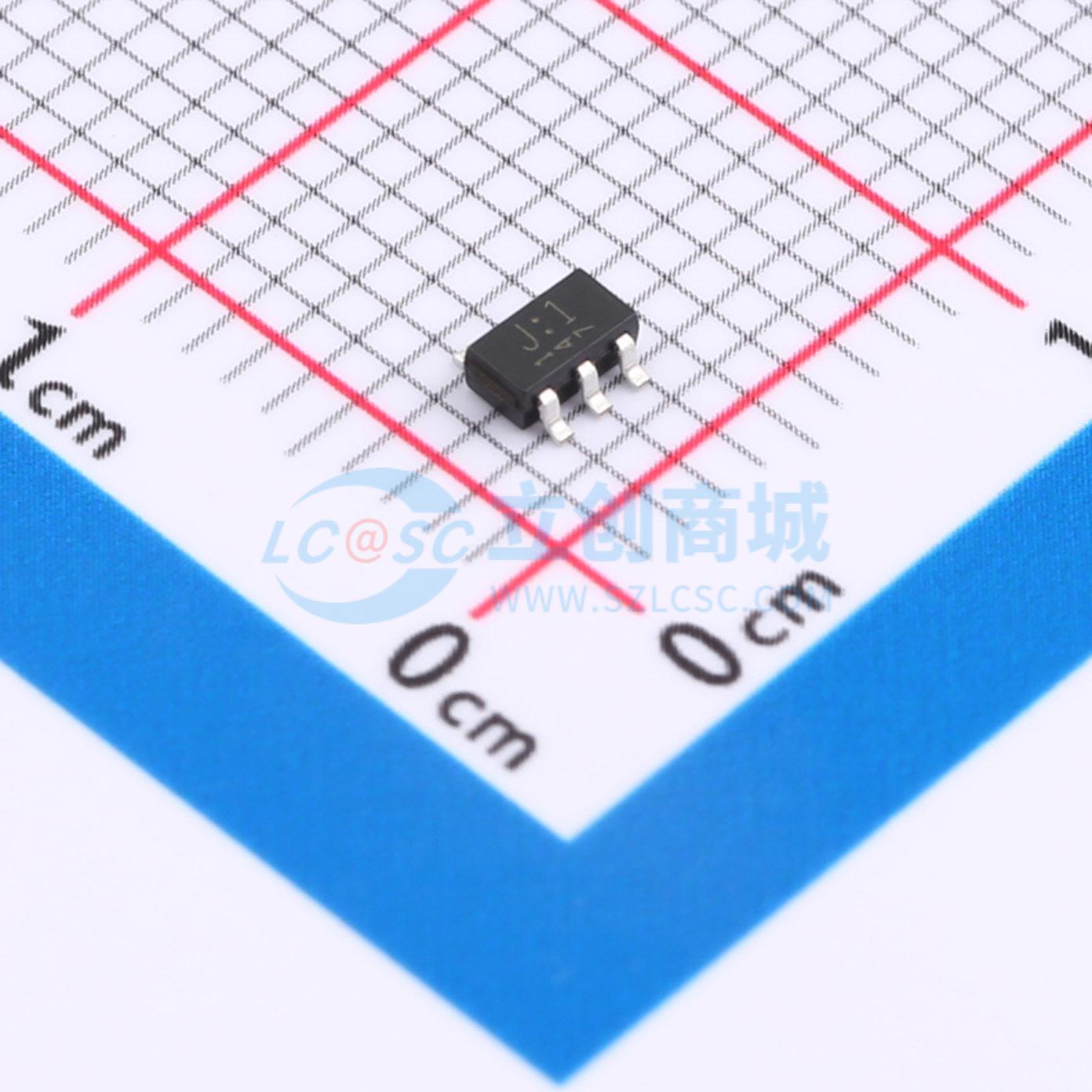

TC7SZ00F,LJ(CT
2输入与非门CMOS数字集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2输入与非门
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7SZ00F,LJ(CT
- 商品编号
- C5331569
- 商品封装
- SC-74A(SOT-753)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3V；1.55V；1.9V；2.2V；2.4V；2.9V；2.3V | |
| 低电平范围(VOL) | 300mV；550mV；550mV；100mV；400mV | |
| 传播延迟(tpd) | 2.4ns@5V,50pF | |
| 系列 | TC7SZ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电源关断保护 |
商品概述
2输入与非门
商品特性
- AEC-Q100（修订版H）
- 宽工作温度范围：Topr = -40至125°C
- 高输出电流：在VCC = 3.0V时为±24mA（最小值）
- 超高速运行：在VCC = 5.0V、CL = 50pF时，tpd = 2.4ns（典型值）
- 工作电压范围：VCC = 1.65至5.5V
- 5.5V耐受输入
- 5.5V掉电保护输出
- 在3.3VVCC下运行时，性能与TC74LCX系列匹配
