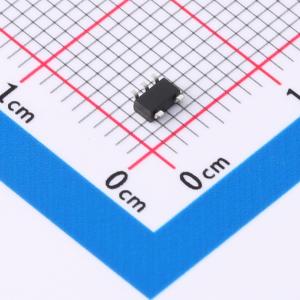

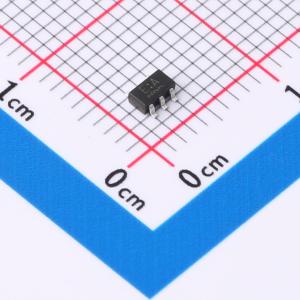

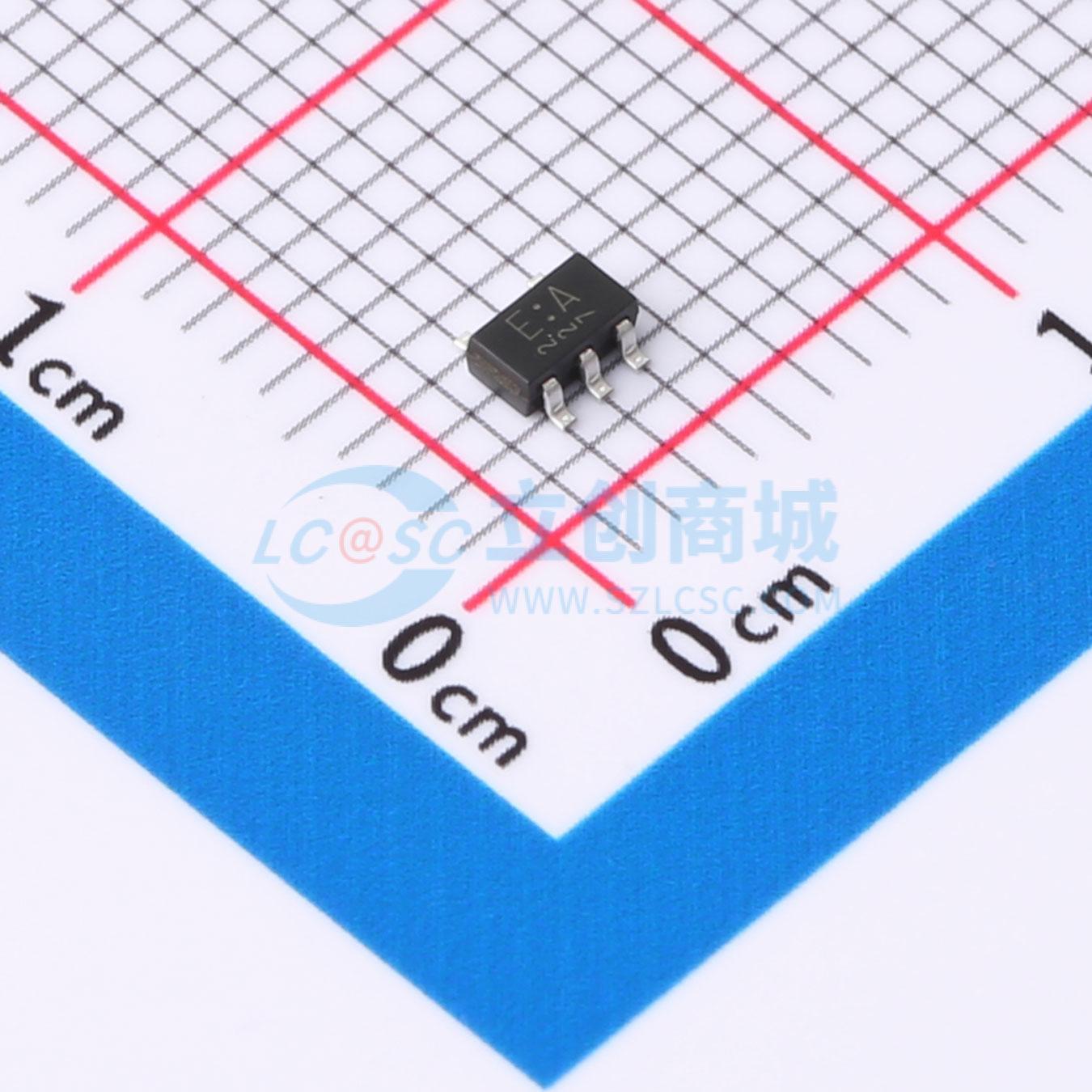

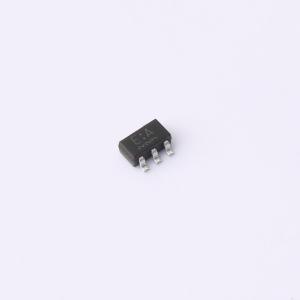

温馨提醒：图片仅供参考，商品以实物为准
TC7S14F,LF
高速施密特反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高速C2MOS施密特反相器，采用硅栅C2MOS技术制造。它实现了与等效LSTTL类似的高速操作，同时保持了C2MOS低功耗。引脚配置和功能与TC7SU04F相同，但输入具有25% VCC滞后，凭借其施密特触发器功能，可作为接收慢速输入信号的线路接收器。输入配备了防静电放电或瞬态过电压的保护电路。输出电流是TC74HC系列型号的1/2。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7S14F,LF
- 商品编号
- C5331562
- 商品封装
- SSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | 12ns@4.5V,50pF | |
| 系列 | TC7S | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 |
